Рис. 4.10 График зависимости продолжительности «окна» от фронта работ
без использования щебнеочистительных машин
Из графика зависимости видно, что фронт работ в 2600 м, будет выполнен за 11,8 часов. Следовательно, есть возможность применения машины ЩОМ-1200. Таким образом, можно увеличить фронт работ, исходя из возможностей ПМС (количество платформ для перевозки пакетов звеньев, длина приемоотправочных путей на станции). Кроме того, либо организовать работу машины ВПР-02 по выправке пути на 100% шпал на участке.
4.4 Расчет продолжительности «окна» по укладке пути с глубокой очисткой балласта машиной сч-601
Для разработки принят типовой технологический процесс, в котором щебнеочистительный комплекс проходит после укладочного (рис.4.11).
Рисунок 4.11 Расчётная схема для определения продолжительности «окна» с применением машины СЧ-601 после укладочного комплекса
Условные обозначения:
Расчет выполняется аналогично п.4.3 с дополнительными работами.
t4-время между началом укладки пути и началом зарядки машины СЧ-601
t'
=l'/25*Nукл*Kо (4.13)
l'
=(L3+50+Lу+lбр) (4.14)
где – lбр - интервал техники безопасности между бригадой рабочих и путевой машиной, lбр=200м;
tзар - время зарядки машины СЧ-601, принято 30 мин.
tраз - время разрядки машины СЧ-601, принято 29 мин.
tоч - время очистки щебня машиной СЧ-601.
tоч=Nоч*Wб*Lфр/1000
(4.15)
где: Nоч=0,44 маш.мин/км – норма машинного времени по очистке балласта СЧ-601 при загрязненности балласта до 30%
Таким образом, общая продолжительность «окна»:
Tо= tраз+tоч+tсв (4.16)
Расчет длин подвижных единиц, интервалы времени работ и время продолжительности окна (То) приведены в таблице 4.3, по её данным составлен график зависимости То от Lфр (рисунок 4.12)
Таблица 4.3
Определение продолжительности окна
|
| 1100 | 1850 | 2600 | 3000 |
| Nпак | 8,8 | 14,8 | 20,8 | 24 |
| Ly | 422,26 | 597,46 | 772,66 | 866,1 |
| LIXD | 225,33 | 350,68 | 476,017 | 542,866 |
| LIIXD | 139,54 | 206,39 | 273,242 | 308,895 |
| t1 | 20 | 20 | 20 | 20 |
| t2 | 30 | 30 | 30 | 30 |
| t3 | 20 | 20 | 20 | 20 |
| t4 | 31,687 | 31,687 | 31,6872 | 31,6872 |
| t' | 136,94 | 166,11 | 195,29 | 210,851 |
| l' | 822,26 | 997,46 | 1172,66 | 1266,1 |
| tзар | 40,5 | 40,5 | 40,5 | 40,5 |
| tоч | 990,75 | 1666,3 | 2341,77 | 2702,04 |
| tp | 279,12 | 308,3 | 337,477 | 353,038 |
| tразр | 39,15 | 39,15 | 39,15 | 39,15 |
| ty | 183,19 | 308,09 | 432,994 | 499,608 |
| l5 | 997,59 | 1298,1 | 1598,68 | 1758,97 |
| t5 | 57,663 | 75,034 | 92,4061 | 101,671 |
| l6 | 1087,1 | 1454,5 | 1821,92 | 2017,86 |
| t6 | 70,447 | 94,253 | 118,06 | 130,757 |
| l7 | 165 | 165 | 165 | 165 |
| t7 | 18,692 | 18,692 | 18,692 | 18,692 |
Окончание таблицы 4.3
| t8 | 30 | 30 | 30 | 30 |
| tсв | 158,29 | 182,1 | 205,902 | 218,599 |
| Tо, мин | 1428,2 | 2156,7 | 2885,15 | 3273,68 |
| То, час | 23,803 | 35,944 | 48,086 | 54,561 |

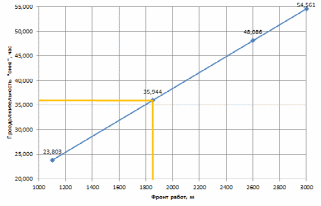

Рисунок 4.12 График зависимости продолжительности «окна» от фронта работ с применением машины СЧ-601
По рисунку 4.12 видно, что продолжительность окна для фронта работ 1850 метров составляет 35,9 часа, для фронта 1100 м – 23,8 часа. Таким образом при заданной продолжительности окна 20 часов, можно выполнить укладку пути и очистку балласта только на фронте работ – 1000 м., что очень мало. Следовательно необходимо использовать более производительную машину по очистке балласта.
4.4.1 Расчет продолжительности «окна» с глубокой очисткой щебня с машиной ЩОМ 1200
Расчет продолжительности «окна» с машиной ЩОМ 1200 представлен на рисунке 4.13
Рисунок 4.13 Расчётная схема для определения продолжительности «окна» с применением машины ЩОМ 1200 после укладочного комплекса
Условные обозначения:
Расчет выполняется аналогично п.4.4.2.
tзар - время зарядки машины ЩОМ 1200, принимаем 24 мин.
tраз - время разрядки машины ЩОМ 1200, принимаем 23 мин.
tоч - время очистки щебня машиной ЩОМ 1200.
(4.17)
где Nщом - норма времени машины ЩОМ 1200, равная 142,08 м.мин/км.
Расчет длин подвижных единиц, интервалы времени работ и время продолжительности окна (То) приведены в таблице 4.4, по её данным составлен график зависимости То от Lфр (рисунок 4.14)
Таблица 4.4 Определение продолжительности окна
|
| 1125 | 2000 | 2450 | 3000 |
| Nпак | 9 | 16 | 19,6 | 24 |
| Ly | 428,1 | 632,5 | 737,62 | 866,1 |
| LIXD | 229,51 | 375,74 | 450,95 | 542,87 |
| LIIXD | 141,77 | 219,76 | 259,87 | 308,9 |
| t1 | 20 | 20 | 20 | 20 |
| t2 | 30 | 30 | 30 | 30 |
| t3 | 20 | 20 | 20 | 20 |
| t4 | 31,687 | 31,687 | 31,687 | 31,687 |
| t' | 137,91 | 171,95 | 189,45 | 210,85 |
| l' | 828,1 | 1032,5 | 1137,6 | 1266,1 |
| tзар | 37,8 | 37,8 | 37,8 | 37,8 |
| tоч | 375,37 | 667,32 | 817,47 | 1001 |
| tp | 277,4 | 311,44 | 328,94 | 350,34 |
| tразр | 35,1 | 35,1 | 35,1 | 35,1 |
| ty | 187,35 | 333,07 | 408,01 | 499,61 |
| l5 | 1007,6 | 1358,2 | 1538,6 | 1759 |
| t5 | 58,242 | 78,509 | 88,932 | 101,67 |
| l6 | 1099,4 | 1528 | 1748,4 | 2017,9 |
| t6 | 71,24 | 99,015 | 113,3 | 130,76 |
| l7 | 165 | 165 | 165 | 165 |
| t7 | 18,692 | 18,692 | 18,692 | 18,692 |
| t8 | 30 | 30 | 30 | 30 |
| tсв | 155,03 | 182,81 | 197,09 | 214,55 |
| Tо, мин | 717,75 | 1183,2 | 1422,6 | 1715,1 |
| То, час | 11,963 | 19,720 | 23,710 | 28,586 |
