Таким образом, после выполнения процедуры индексирования и процедур, указанных в скобках, если таковые предусмотрены, исполнительный адрес обращения, непосредственно выдаваемый в модуль ЗУ (А2) формируется путем «склейки» содержимого следующих полей регистра ССП:

• При обращении за числом, находящимся в ОЗУ:

А2 = 8р(ССП) + 16,17,18р(ССП) + 19…30р(ССП)

адрес модуля ЗУ адрес ячейки в модуле

• При обращении за числом, находящимся в ДЗУ:

А2 = 9,10,11р(ССП) + 16р(ССП) + 17…30р(ССП)

адрес модуля ЗУ адрес ячейки в модуле

• При обращении за командой, находящейся в ОЗУ:

А2 = 12,16,17,18р(ССП) + 19…30р(ССП)

адрес модуля ЗУ адрес ячейки в модуле

• При обращении за командой, находящейся в ДЗУ:

А2 = 13…15р(ССП) + 16р(ССП) + 17…30р(ССП)

адрес модуля ЗУ адрес ячейки в модуле

2.4. Индексные регистры.

При выполнении большинства команд ВчУ предусмотрена возможность индексирования адреса второго операнда. С этой целью в формат команд ВчУ введен 3-х разрядный признак индексации (И). Соответствие значений признака индексации номерам 16-разрядных индексных регистров ВчУ приведено в табл. 3.

Таблица 3

Значение признака индексации

Значение признака индексации (И)		Обозначение индексного регистра	Восьмеричный адрес индексного регистра
Двоичное	Восьмеричное
000	0	Без индексации
001	1	И1	03
010	2	И2	05
011	3	И3	07
100	4	И4	11
101	5	И5	13
110	6	И6	15
111	7	И7	17

2.5. Конфигурирование обрабатываемой информации.

Конфигурирование чисел в ВчУ обусловлено частой перекомпоновкой информации считываемой (записываемой) из (в) ЗУ, а также необходимостью записи нескольких чисел в одну ячейку памяти с целью ее экономии. Для сокращения числа служебных команд и времени упаковки (распаковки) чисел в СВ предусмотрена возможность работы с числовой информацией различной разрядности, которая реализуется узлом (схемой) конфигурирования чисел.

Конфигурирование чисел в ВчУ заключается в делении 36-разрядного числа на два полуслова: активное и пассивное. В выполнении арифметических и логических операций участвует только активное полуслово.

Конфигурирование осуществляется с точностью:

• до полуслова - для первого операнда и

• до байта (в пределах обрабатываемого полуслова) - для второго операнда.

При работе с арифметическими и логическими командами в пассивном байте второго операнда в сумматор передаются нули.

Номер активного полуслова определяется значением младшего разряда соответствующего адреса операнда. Системой команд ВчУ предусмотрено шесть видов конфигураций, определяемых 3-разрядным признаком КфЧ, которые выполняются по одной из трех команд пересылок информации между ОР и ОЗУ: П1, П2 и П3 (рис. 4).

По команде П1 производится пересылка информации из ОЗУ в ОР, по команде П2 - из ОР в ОЗУ, по команде П3 - конфигурированное содержимое ячеек ОР и ОЗУ меняется местами.

При выполнении команд с конфигурацией (КфЧ = 0…3, 6, 7) адресация операндов участвующих в операции и организация соответствующих пересылок информации между ОР и ОЗУ производится с точностью до активного полуслова (16 разрядов). Пассивные части информационных слов ячеек ЗУ и ОР при этом остаются без изменений.

При КфЧ = 4 пересылаются полноразрядные не конфигурированные слова.

Значение КфЧ = 5 используется при выполнении команд «Запись информации с ПОУ СВ» (ЗПОУ), «Запись номера процессора» (ЗНП) и «Запись номера процессора с установкой признака ИЗА» (ЗНПИ).

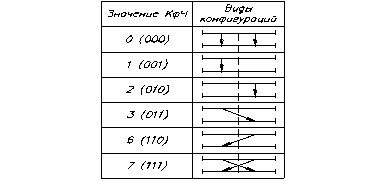

Рис. 4. Виды конфигураций.

2.6. Команды ВчУ.

ВчУ оперирует 53 командами, которые подразделяются на пять групп в соответствии с используемыми при этом форматами.

Состав команд.

1. Группа арифметических и логических команд:

Команды СЛОЖЕНИЕ, ВЫЧИТАНИЕ, ДИЗЪЮНКЦИЯ, КОНЪЮНКЦИЯ, СРАВНЕНИЕ и СДВИГ имеют по 3 модификации.

По первой модификации действие, определяемое кодом операции, производится между операндом находящимся на сумматоре и операндом, выбираемым по второму исполнительному адресу (А'2), а результат операции записывается в ОР по первому адресу (А1).

По второй модификации действие, определяемое кодом операции, производится между операндом находящимся по первому адресу (А1) и операндом, выбираемым по второму исполнительному адресу (А'2), а результат операции остается на сумматоре.

По третьей модификации действие, определяемое кодом операции, производится между операндом находящимся по первому адресу (А1) и операндом, выбираемым по второму исполнительному адресу (А'2), а результат операции записывается в ОР по первому адресу (А1).

Следует заметить, что при значении признака КфЧ = 4 в формате указанных команд, второй адрес (А2) не индексируется. В командах пересылок информации КфЧ = 4 позволяет пересылать полноразрядные (32 разряда) не конфигурированные слова.

2. Группа команд пересылки информации:

3. Группа команд ОР и регистров ВчУ:

4. Группа команд передачи управления по адресу:

Аналогичными командами, кроме последней, являются команды передачи управления по ячейке (БПЯ, УПЯ , УПЯ ₁, УПЯ ₂, УПЯ ₃, УПЯ d).

5. Группа специальных команд:

Последние пять команд из данной группы имеют общий формат (рис. 2, а).

3. Структурная схема ВчУ. Операционное устройство.

Вычислительное устройство (ВчУ) СВ состоит из двух функциональных блоков:

• операционного устройства (ОУ);

• устройства управления.

3.1. Назначение и состав операционного устройства ВчУ.

Операционное устройство (ОУ) ВчУ предназначено для выполнения следующих функций:

• арифметической и логической обработки информации, представляемой 36-разрядными кодами чисел с фиксированной запятой и поступающей из общего поля ЗУ СВ;

• управления очередностью выборки команд, формирования исполнительного адреса числа (А’2) и выработки сигналов, управляющих взаимодействием с ЗУ;

• формирования чисел переменной длины как при чтении информации из памяти, так и при записи в ОЗУ;

• организации работы с кольцевыми зонами информации;

• приема и управления приоритетным прерыванием выполняемой программы от внешних и внутренних заявок;

• инициации работы устройства обмена (УО) СВ с помощью разовых команд;

• организации взаимодействия с пультом оперативного управления ПОУ СВ;

• организации контроля правильности работы оборудования и фиксации сигналов сбоя.

В соответствии с функциями, возложенными на операционное устройство (ОУ) ВчУ, в его состав входят:

• арифметическое устройство (АУ);

• два конфигуратора чтения (КфЧ-1, КфЧ-2);

• конфигуратор записи (КфЗ);

• схема оперативных регистров (Сх ОР);

• 36-разрядный входной регистр (ВР);

• схема словосостояния процессора (Сх ССП);

• схема взаимодействия с ПОУ СВ (Сх В ПОУ);

• схема прерываний (Сх Пр);

• схема взаимодействия с ЗУ (Сх ВЗУ).

3.2. Входной регистр.

Характеристики
