1. Назначение, технические характеристики и состав АРМ

1.1. Назначение АРМ

Рабочее место АРМ предназначено для управления ходом обработки радиолокационной информации на автоматизированном командном пункте.

АРМ обеспечивает решение задач:

- ввода команд управления;

- отображения: вторичной информации о воздушной обстановке, вспомогательной информации в виде карты местности (зоны, рубежи), информации технического состояния аппаратуры и трактов передачи данных аппаратуры автоматизации, маркера оператора.

1.2. Основные технические характеристики АРМ

1. Тип ЭЛТ: БИО - 45ЛМ6Ц (45ЛМ7Д. 45ЛМ5В), БИВ - 23ЛК9Б (23М11С).

2. Размер рабочей части экрана: БИО - d = 380 мм, БИВ - 110 х 150 мм (диагональ экрана 23 мм)

3. Система управления лучом ЭЛТ: БИО – электромагнитная фокусировка и отклонение луча; БИВ – комбинированная (электромагнитное отклонение с электростатической подфокусировкой)

4. Максимальный диаметр точки на экране: БИО  1,5 мм,

БИВ  1 мм.

1. Масштаб отображаемой инфориации – 200, 400, 800, 1600 и 3200 км. (блок БИО). Величина масштаба равна стороне квадрата, внутри которого вписан круг.

2. Быстродействие отклоняющей системы:

координатного канала БИО  56 мкс, БИВ по Х  50 мкс, по Y  40 мкс;

знакового канала БИО  2,5 мкс, БИВ  1,5 мкс;

1. Среднее время отображения одного знака на БИО и БИВ – 20 мкс;

2. Размер знака (символа) на экране: БИО - 6 х 5  1 мм,

БИВ - 8 х 5  1 мм.

1. Маркер оператора (МО) отображается с частотой - 50 Гц.

2. Количество входов видеосигналов: БИО - 5 (10); БИВ - 2

3. Возможности пультовой аппаратуры - около 300 комбинаций специальных команд.

4. Максимальная длина отображаемой линии на БИО - 360 мм.

5. Время отображения линии максимальной длины на БИО - 1 мс.

6. Тип основных используемых микросхем - 130,133,140 серии.

7. Количество абонентов телефонной связи или ГГС – 15 (имеется возможность организовать циркулярных каналов ГГС - 2).

8. Время готовности РМ к работе - не более 2 минут.

9. Первичное электропитание - 3-х фазная сеть 220 В, 400 Гц.

10. Максимальная потребляемая мощность - 1,5 кВт.

11. Габаритные размеры: высота - 1160 мм;

ширина - 900 мм;

глубина - 1140 мм.

1. Вес шкафа не более -420 кг.

1.3. Состав АРМ

Конструктивно АРМ выполнено в виде отдельного шкафа, в состав которого входят:

• блок индикатора основной (БИО);

• блок индикатора вспомогательный (БИВ);

• цифровое вычислительное устройство (ЦВУ);

• устройство управления обменом и пультами (УОП);

• пульт режимов и масштабов (ПРМ);

• пульт ввода команд (ПВ);

• пульт управления (ПУ);

• пульт цифрового набора (ЦН);

• кодовый механизм шаровой (КМШ);

• три блока питания: один ВС-158 и два ВС-306;

• пульт связи ПС-15.

Блоки БИО и БИВ, а также пульты ПРМ, ПУ и ПВ имеют ряд модификаций (всего 18)

Блок индикатора основной (БИО) - предназначен для отображения вторичной радиолокационной информации в двух цветах (красном и зеленом)

Блок индикатора вспомогательный (БИВ) – предназначен для отображения вспомогательной информации в виде формуляров и справок, а также увеличения участка информации отображаемого на экране БИО в 2 и 4 раза

Цифровое вычислительное устройство (ЦВУ) – имеет в своем составе:

- вычислительны узел (ВчУ) – предназначен для управления работой АРМ (отображение информации или выдачи команд);

- узел формирований отображаемой информации (УФОИ) – предназначен для подготовки графической (линии, точки) информации к отображению;

- генератор знаков (ГЗ) – предназначен для подготовки знаковой информации к отображению.

Блок управления обменом и пультами (УОП) - имеет в своем составе:

- узел кодирования пультовой информации (УКПИ) - предназначен для подготовки информации набранной на пультах АРМ к выдаче в составе кодограмм в специализированный вычислитель (СВ);

- узел управления обменом (УУО) – предназначен для организации обмена информацией с СВ, хранения, на период отображения, принятой от СВ кодограммы и формирования кодограммы, выдаваемой в СВ.

Пульт режимов и масштабов (ПРМ) позволяет выбрать режим работы РМ, а также вид и масштаб отображаемой информации.

Пульт управления (ПУ) обеспечивает включение вида функционирования АРМ и выбор режимов селекции отображаемой информации на БИО.

Пульт ввода команд (ПВ) предназначен для набора и выдачи специальных команд управления в спецвычислитель (СВ).

Пульт цифрового набора (ЦН) предназначен для набора цифровой части команды

Кодовый механизм шаровой (КМШ) предназначен для ввода, с помощью маркера оператора (МО), координат в состав команды.

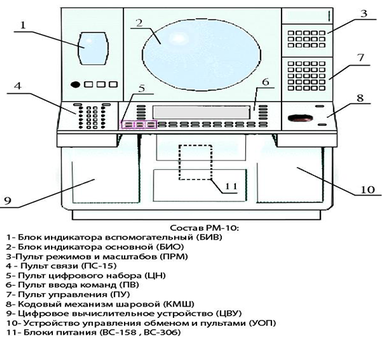

Рис. 1 Общий вид АРМ

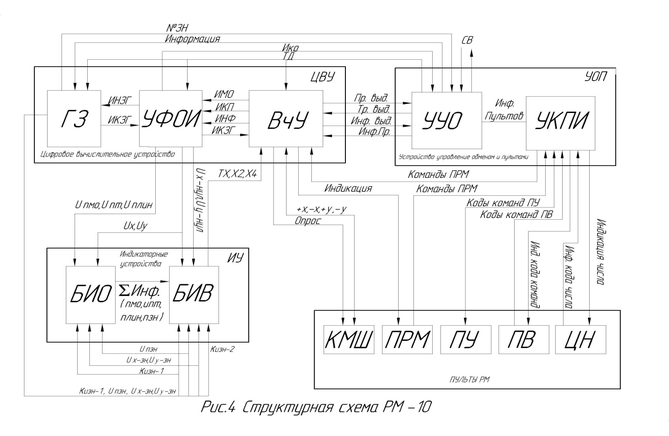

1. Взаимодействие функциональных частей РМ по структурной

схеме в различных режимах

Взаимодействие устройств АРМ рассмотрим на примерах: приема и отображения вторичной информации, выдачи информации с рабочего места.

2.1. Взаимодействие функциональных частей РМ по структурной схеме в режиме приема информации из СВ

Прием и отображение вторичной информации:

Информация о воздушной обстановке в виде формуляра кодограммы Т-РМ (см. рис.3) поступает от СВ в УУО блока УОП АРМ. В составе этой кодограммы содержится информация формуляра ВО (координаты его местоположения на экране АРМ, коды знаков, код угла поворота первого знака, цвет и другие сигналы).

Из узла управления обменом (УУО) тип принятого донесения (ТД) поступает в вычислительный узел (ВчУ) блока ЦВУ. В ВчУ включается программа отображения принятого донесения (кодограммы) - П4 в режиме ТРАНЗИТ. Режим ТРАНЗИТ обеспечивает рассылку принятой информации без ее дополнительного пересчета.

ВчУ обеспечивает пересылку информации кодограммы, с помощью управляющих сигналов, пословно параллельным 16-разрядным кодом на все узлы блока ЦВУ.

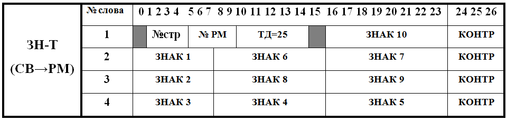

Рис.2 ТИП ДОНЕСЕНИЯ ЗН-Т (знаковая таблица)

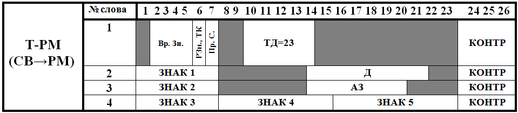

Рис.3 ТИП ДОНЕСЕНИЯ Т-РМ (точка рабочего места)

Сначала пересылается графическая информация кодограммы (точка формуляра и признак подсвета точки) в УФОИ блока ЦВУ по шине ИНФ. ПРИЕМА транзитом через вычислительный узел. По окончании пересылки формируется, вычислительным узлом, импульс конца пересчета (ИКП). Этот импульс является сигналом начала работы УФОИ по преобразованию двоичного кода принятой информации в аналоговые сигналы. УФОИ формирует напряжения отклонения луча (Ux и Uy), a так же импульс подсвета точки (Uпт). Эти аналоговые сигналы поступают на блоки БИО и БИВ где обеспечивается отклонение луча ЭЛТ из центра в необходимое место экрана (на блоке БИВ, при этом. должен быть включен режим ЛУПА2,4), а Uпт обеспечивает подсвет, отклоненного в нужное место, луча.

После высвечивания точки формуляра ВО, УФОИ формирует импульс начала знакогенерирования (ИНЗГ) для генератора знаков (Г3), чтобы отобразить знаковую часть формуляра.

Генератор знаков настраивается на отображение пяти знаков формуляра ВО сигналом ТД от УОП. По ИНЗГ от УФОИ ГЗ производит запрос кода первого знака по шине №3H у УУО. УУО выдает двоичные коды первого знака и угла его поворота. ГЗ преобразует эти коды в аналоговые сигналы напряжения знака (Uхзн Uузн), импульсы подсвета знака (Uпзн).

Одновременно ГЗ формирует коммутирующий импульс знака КИЗН-1 или КИЗН-2 (при отображении кодограммы (ЗНТ)). Эти аналоговые сигналы поступают на блоки БИО и БИВ обеспечивая отображение первого знака формуляра ВО. Затем ГЗ запрашивает и отображает информацию второго и последующих знаков формуляра. После отображения последнего знака ГЗ снимает КИЗН-1 и выдает на УФОИ импульс конца знакогенерирования (ИКЗГ) УФОИ транслирует сигнал ИКЗГ на ВчУ для сброса программы П4 и выдает импульс конца отображения (ИКО) на УУО для перевода узла в режим ожидания.

2.2. Взаимодействие функциональных частей РМ по структурной схеме в режиме выдачи информации в СВ

Выдача информации с рабочего места:

Команда, выдаваемая с АРМ, набирается на пультовой аппаратуре. Информация команды поступает в узел кодирования пультовой аппаратуры (УКПИ) блока УОП, где она преобразуется и готовится к выдаче в составе кодограммы. После нажатия клавиши «ВВОД» ВчУ блока ЦВУ формирует требование выдачи (ТР ВЫД) поступающий на УУО. УУО выдает сигнал требования (ТРБ) на СВ. В СВ запускается программа обмена в режиме приема информации от АРМ. После этого УУО выдает сигнал разрешения выдачи (Р.ВЫД) на ВчУ. По этому сигналу в ВчУ включается программа выдачи информации П2. При этом ВчУ формирует в УУО кодограмму типа КТ-ОП. Для этого в УУО пересылаются координаты маркера по шине ИНФ.ВЫД и коды нажатых клавиш на ПВ и ЦН. Затем ВУ снимает сигнал ТРВЫД с УОП по которому в УКПИ сбрасывается закодированная информация, а УУО выдает кодограмму в СВ.
