1. Назначение, состав и основные технические характеристики БИО

1.1. Назначение БИО

Блок индикатора основной (БИО) представляет собой оконечное устройство отображения РМ и предназначен для:

• отображения первичной информации, поступающей от РЛС (эхосигналы, сигналы активного ответа, сигналы определения государственной принадлежности - ОГП, сигналы пеленгационных каналов, отметки дальности и азимута);

• стабилизации вторичной информации о воздушной и радиационной обстановке;

• отображения результатов целераспределения (ЦР), состояния боевой готовности (БГ) и этапов ведения боевых действий (БД) подчиненными огневыми средствами;

• отображения состояния источников РЛИ и технического состояния аппаратуры КП;

• отображения справочной и тестовой информации;

• отображения дислокационной и вспомогательной информации, необходимой лицам боевого расчета для решения задач управления.

БИО имеет 4 модификации - БИО, БИО-1, БИО-2, БИО-3.

1.2. Основные технические характеристики БИО

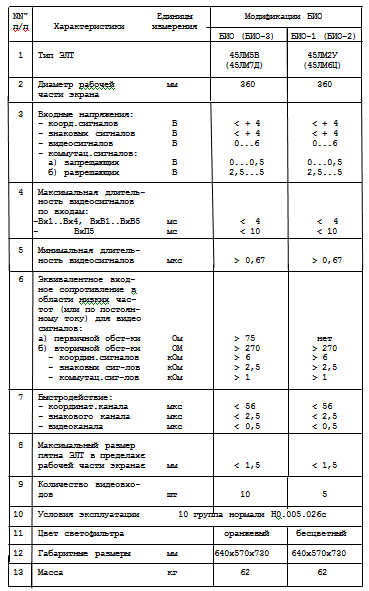

1.3. Состав БИО

В состав БИО входят следующие устройства:

• два усилителя отклонения луча по осям Х и У (УО-1М);

• электроннолучевая трубка типа 45ЛМ6Ц (для КБУ 49Л6 системы 73Н6);

• отклоняющая система (ОС);

• схема гашения видеосигналов за пределами рабочей части экрана ЭЛТ и управления динамической фокусировкой - (УВДФ);

• схема усилителя динамической фокусировки (УДФ-2) с катушкой динамической фокусировки (ДС);

• видеоканал, состоящий из:

• узла коммутации сигналов вторичной информации (КСВВ);

- узла коммутации сигналов первичной информации (КСВП) (в БИО-2 не используется);

• двух видеоусилителей (ВУ-2 и ВУ-3);

  • схема статической фокусировки (СФ-2) с фокусирующей системой (ФС);

  • схема управления и защиты ЭЛТ;

  • высоковольтный блок ВС-1020 (для БИО-2), ВС-1014 (для БИО и БИО-1), ВС-1023 и ВС-1026 (для БИО-3);

  • схема защиты от прожога (ЗП).

3. Взаимодействие элементов БИО по функциональной схеме

Рассмотрим на примере отображения формуляра воздушного объекта.

Для отображения формуляра ВО на БИО поступает сначала графическая информация (напряжение отклонения - Ux, Uy и сигнал подсвета точки), затем знаковая информация (напряжение отклонения Uх зн, Uу зн и сигналы подсвета знаков). Таким образом сначала луч на экране выводится в нужное место экрана подсвечивается точка, затем около точки последовательно отображаются, знаки формуляра.

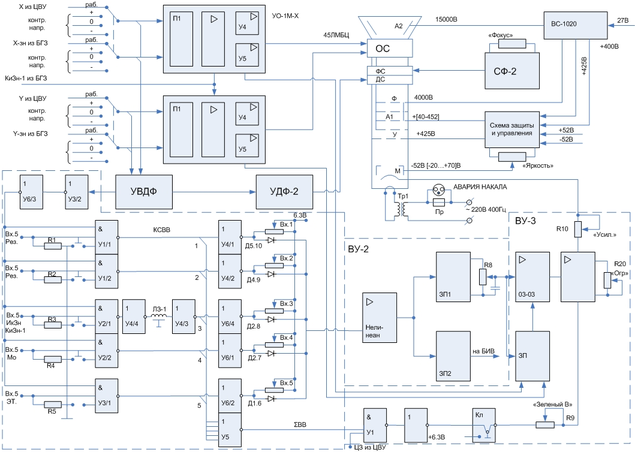

Рисунок 1.

Отображение графической информации

От СВ в УУО блока УОП поступила очередная кодограмма типа Т-РМ в ВчУ блока ЦВУ запущена программа П4. Графическая информация поступила в УФОИ, где она преобразована в напряжение отклонения луча (Uх и Uy) и сформирован импульс подсвета точ­ки (ИПТ). Эти сигналы поступают в блок БИО. В блоке БИО одновременно обеспечивается отклонение луча координатным каналом и подсвет луча каналом подсвета.

Координатный канал включает в себя усилители отклонения и отклоняющую систему. Канал подсвета включает в себя плату КСВВ и видео усилители.

От УФОИ напряжения Uх и Uy поступают через схему контроля УО в усилители отклонения. Схема контроля УО обеспечивает подачу на усилители отклонения либо координатных напряжений от УФОИ, либо эталонных напря­жений для проверки исправности усилителей. В усилителях отклонения УО-1М обеспечивается сложения напряжений Ux и Uy с напряжением коррекции центpa отображаемой информации отдельно по координате Х и Y, при этом знаковое напряжение отсутствует (нет КИЗН от БГЗ). Затем эти напряжения усиливаются парафазными усилителями и преобразуются в токи, протекающие через катушки отклоняющей системы. Усилители отклонения обеспечивают отдельную регулировку амплитуды напряжений отклонения (К) и центра ото­бражаемой информации (О). Под действием токов, протекающих в катушках отклоняющей системы, происходит суммирование магнитных полей и электронный луч отклоняется в требуемое место экрана ЭЛТ.

Одновременно отклоняющие напряжения Uх и Uy поступают на плату УВДФ. Здесь происходит преобразование этих напряжений в одно однополярное. Амплитуда полученного напряжения пропорциональна величине отклонения луча от центра в любую сторону экрана. Это напряжение через регулировку ПОДФОКУС, усилитель УДФ-2, катушку фокусирующей системы обеспечивает подфокусировку луча на краю экрана. Кроме того, это же напряжение сравнивается с напряжением рабочей части экрана (per. ОГР.Р.Ч) и используется для запрещения подсвета информации на экране ЭЛТ, если луч отклонён за пределы рабочей области экрана.

Импульс подсвета точки (ИПТ) поступает от УФОИ на плату коммутатора сигналов (КСВВ) в схему И-НЕ (У3). Кроме входа сигнала подсвета эта схема имеет еще два входа - от клавиша ЭТ и от УВДФ. На втором входе элемента У3 будет единичный потенциал, если нажата клавиша ВХ. ЭТ (или нулевой - при отжатой клавише). На первом входе У3 будет единичный потенциал, если луч находится в пределах рабочей области экрана и схема УВДФ выдала разреша­ющий сигнал на КСВВ (на У1-У2). Тогда, при поступлении сигнала ИПТ на третий вход У3, сформируется отрицательный перепад напряжения Этот пере­пад будет воздействовать на элементы: И-НЕ (У5) и ИЛИ (У6). С выхода эле­мента У5 единичный импульс поступает на второй вход элемента И-НЕ (У1) видеоусилителя (ВУ-3).

С выхода элемента У6 (КСВВ) единичный импульс поступает через схему диодно-резисторного сумматора и потенциометр ВХ. В1 поступает на видеоусилитель (ВУ-2) ВУ-2 обеспечивает усиление и выдачу сигнала подсвета на блок БИВ (в режиме ЛУПА) и через потенциометр КРДСН. - на видеоусили­тель (ВУ-3). Видеоусилитель обеспечивает усиление и передачу сигнала под­света в катод ЭЛТ. Если в составе отображаемой кодограммы имеется признак подсвета точки, а, так же при отображении знаков - признак цвет зеленый (ЦЗ), то единичный импульс поступающий от УУО через два инвертора У5 и У4 на первый вход У1 (на его втором входе - сигнал подсвета) в виде единичного импульса поступит на У2 После инвертора У2, поступает через потенциометр ЗЕЛЕН, в выходной каскад ВУ-3 и повышает напряжение сигнала подсвета в катоде ЭЛТ. Тем самым обеспечивается большая энергия электронного луча, что позволяет пройти лучу сквозь красный слой люминофора и вызывать све­чение в зеленом слое двухслойного люминесцентного покрытия экрана ЭЛТ.

Отображение знаковой информации.

На втором этапе от генератора знаков поступают: напряжения отклонения знаков (Uxзн и Uузн), импульсы подсвета знаков (ПЗН) и разрешающий сигнал КИЗН-1.

КИЗН-1 поступает в усилители отклонения УО-1 (X и Y) и на плату КСВВ разрешая прохождение знаковых напряжений и сигналов подсвета зна­ков соответственно.

Знаковые напряжения через схему контроля поступают на усилители откло­нения, где добавляются к напряжению отклонения луча, усиливаются и, с по­мощью отклоняющей системы вызывают движение луча рисуя знак. Потенци­ометр 3, в У0-1м, обеспечивает регулировку величины знака.

Сигналы подсвета знака поступают на плату КСВВ в элемент И-НЕ (У2/1). Если нажата клавиша ВХ.ЗН и луч находится в рабочей части экрана, то с поступлением сигналов КИЗН-1 и ПЗН на выходе У2/1 формируется отрицательный перепад напряжения. Через линию задержки (Л3) этот сигнал поступает на элементы И-НЕ (У4/3) и инвертор (У6/4). Линия задержки обеспечивает временную задержку сигнала подсвета относительно времени работы координатного канала. Сигнал подсвета элементов У6/4 и У4/3 поступает через видео усилители ВУ-2 и ВУ-3 в катод ЭЛТ обеспечивая подсвет луча рисующего знак.
