1. Назначение и состав блока управления обменом и пультами (УОП)

Блок управления обменом и пультами предназначен для:

• организации обмена РМ со специализированным вычислителем (СВ), хранения и регенерации принятой информации;

• кодирования информации с пультов;

• контроля работоспособности РМ.

В состав блока УОП входят:

• устройство управления обменом (УУО);

• устройство кодирования пультовой информации (УКПИ);

• устройство контроля РМ.

2. Устройство управления обменом

2.1. Назначение и состав УУО

Устройство управления обменом (УУО) обеспечивает обмен информацией РМ с СВ в соответствии с интерфейсом ЦВК 5Э26. УУО решает две основные задачи:

• прием кодограммы от СВ, хранение ее на весь период отображения;

• формирование выдаваемой кодограммы и выдача ее в СВ.

Структурная схема УУО блока УОП включает:

• сдвиговый регистр (Pr CI) 96 разрядов. Обеспечивает либо прием кодограммы от СВ, либо формирование выдаваемой кодограммы;

• регистр (Рг СII) 96 разрядов. Обеспечивает хранение отображаемой кодограммы;

• регистр (Рг СIII) 9 разрядов. Обеспечивает прием управляющего слова абонента (УСА) из СВ, побайтовую проверку и выдачу информации в СВ;

• схема контроля по модулю 2. Обеспечивает контроль принимаемого байта информации по модулю 2 или формирует контрольный разряд для каждого байта выдаваемой информации;

• коммутатор выдачи (КВ). Обеспечивает сбор информации от ЦВУ, УКПИ и формирование выдаваемой кодограммы;

• коммутатор приема (КП). Обеспечивает распределение информации приня­той кодограммы между вычислительным устройством (ВУ) и генератором знака (ГЗ) по сигналам запроса;

• cхема управления обеспечивает обмен служебными сигналами с СВ, в соответствии с интерфейсом 5Э26, и с ВУ, а так же управляет работой устройств УУО;

• оперативное запоминающее устройство (ОЗУ) на 256х96 разрядных слов, обеспечивающее хранение информации и ее регенерацию при отображении;

• схема формирования импульсов сдвига ИС-А.

Рис.1 Структурная схема УОП

2.2. Назначение шин стандартного интерфейса ЦВК 5Э26

ПА-К - пуск абонента канала – шина, по которой поступает заявка канала СВ на обмен с абонентами;

НА-К - номер абонента канала – три шины, определяющие трехразрядный код физического адреса абонента;

ШИН-К - информационная шина канала – шина, предназначенная для передачи информации абоненту последовательным кодом;

ОСТ-К - останов канала – шина, предназначенная для оповещения абонента о завершении обмена;

СРК-К - строб разовой команды – шина, предназначенная для установки аппаратуры всех абонентов данного канала в исходное состояние при наличии сигнала начальной установки НУ-К;

НУ-К - начальная установка – шина, предназначенная для передачи сигнала одного из разрядов регистра разовых команд УО СВ;

ЗИЗ-К- запрет импульсов запроса – шина, предназначенная для передачи сигнала блокировки выработки сигналов импульсов запроса;

ИЗ-А - импульс запроса обмена словом – шина, предназначенная для сообщения абонентом каналу СВ о завершении цикла обмена очередным словом;

ШИН-А- информационная шина абонента – шина, предназначенная для передачи информации от абонента последовательным кодом;

ИС-А - импульс сдвига от абонента – шина, предназначенная для передачи импульсов, сдвигающих информацию на один разряд в сдвиговых регистрах, нагруженных на ШИН-К и ШИН-А;

ВО-А - выключение обмена абонентом – шина, предназначенная для сообщения абонентом каналу СВ о завершении обмена последним словом сообщения;

СБ-А - сбой абонента – шина, предназначенная для сообщения каналу от абонента о факте обнаружения ошибки в сообщении.

Кроме шин стандартного интерфейса на стыке СВ ↔ РМ имеется шина ТРБ-А – требование обмена абонентом, которая предназначена для

сообщения в ЭВМ о готовности абонента к обмену.

2.3. Обмен информацией между СВ и РМ

Обмен информацией между СВ и РМ организован последовательным кодом трехбайтными словами. Слова передаются младшими разрядами вперед. Максимальная производительность передачи информации ограничивается частотой следования импульсов сдвига, тактирующих работу аппаратуры обмена.

Взаимодействие элементов УУО рассмотрим на примере приема кодограм­мы от СВ. В работе УУO можно выделить три основных этапа:

1. Включение обмена с СВ;

2. Прием информации от СВ;

3. Отображение принятой информации.

Инициатором обмена всегда является спецвычислитель.

На первом этапе спецвычислитель выдает на РМ кодограммы цик­лически (по меткам времени). Перед выдачей очередной кодограммы СВ включает обмен с АРМ. Для этого СВ выдает на АРМ сигналы: пуск абонента (ПА-К) и номер абонента (НА-К).

Схема управления УУО, получив эти сигналы, сравнивает код номера абонента (НА-К) и физический адрес установленный на данном АРМ с помощью разъема на блоке УОП. Если номера совпали, то схема управления формирует серию импульсов сдвига (синхронизации) для СВ. По этим ИС-А из СВ переписывается по ШИН-К управляющее слово абонента (УСА) в РгСIII. УСА имеет только один информационный байт. В шестом разряде устанавливается режим работы АРМ (прием или выдача).Для нашего примера - в шестом разряде “0”-запись. Информация УСА передается в схему управления и переключает ее в режим приема информации.

На втором этапе, после переключения в режим приема, схема управления выдает импульс запроса (ИЗ - А), по которому а СВ первое информационное слово готовится к выдаче, а затем — серию синхроимпульсов (ИС-А) в СВ. По ИС-А из СВ переписывается первое информационное слово в УУО по ШИН-К. Информация поступает одновременно в PrCI и РгСIII.

Регистр РгСIII совместно со схемой контроля по модулю 2 производит по­байтовый контроль принимаемой информации После приема первого слова информации схема управления формирует импульс запроса (ИЗ-А) в СВ и снова выдает серию синхроимпульсов в СВ для переписи второго слова информации, Т.о. производится перепись из СВ в PrCI всех четырех слов. После записи четвертого слова СВ выдает на схему управления УУО сигнал останов канала (ОСТ-К), В ответ выдается сигнал выключения обмена (ВО-А). СВ логически отключается or АРМ. Кодограмма записана в PrCI УУО. В схеме управления включается триггер памяти (ТгПАМ) для блокировки повторной записи информации в УУО.

На третьем этапе схема управления формирует сигнал УПРАВЛЕНИЯ ПЕРЕ­ПИСЬЮ. По этому сигналу информация кодограммы переписывается в РгСII из PrCI. Затем схема управления считывает из РгСИ (первое слово принятой кодограммы) тип донесения (ТД) и передает его в блок ЦВУ В вычислительном узле включается программа П4 и на схему управления подаются сигналы опроса (ОПР.1, ОПР.6). Опросные сигналы транслируются на коммутатор приема (КМП). Они открывают соответствующие ключи в коммутаторе. Выбранная информация считывается с Рг CII через открытые ключи КМП на ВУ параллельным кодом.

От генератора знаков по коду номера знака через ключи КМП считывается информация конкретного отображаемого знака с РгСII (код знака, признак знака, номер строки, угол поворота знака, размер знака).

По окончании отображения информации от УФОИ поступает импульс конца отображения (ИКО) на схему управления. По этому сигналу в схеме управления сбрасывается триггер памяти и УУО переходит в исходное состояние.

	1 2 3 4 5	5	6	7	8		1 2 3 4 5 6 7 8		1 2 3 4 5 6 7 8
КР1	НА-К		СЧ		Т2	КР2		КР3

Рисунок 2. Структурная схема УСА

3. Узел кодирования пультовой информации

УКПИ состоит из трех функционально независимых частей:

• схемы кодирования информации с цифронаборника;

• схемы кодирования оперативной информации с пульта ввода;

• схемы кодирования информации с пульта управления и пульта режимов и масштабов.

3.1. Схема кодирования информации с цифронаборника

При нажатии любой из клавиш цифронаборника (ЦН) в УКПИ поступают сигналы с нормально замкнутых и нормально разомкнутых контактов клавиш в виде нулевого и единичного (положительного) перепадов напряжения. Такое включение необходимо для получения одиночного единичного импульса.

С выходов входных инверторов информация, соответствующая набранной цифре, поступает одновременно на шифратор и через сборку "ИЛИ" на запуск генератора одиночных импульсов (ГОИ).

Шифратор преобразует позиционный код десятичной цифры в двоичный, то есть сигналу на десяти позиционных стеках на входе соответствует определенная кодовая комбинация сигналов на четырех выходных шинах.

При включении любой клавиши ЦН ГОИ формирует единичный отрицательный импульс, длительность которого определяется периодом следования СИ и который в качестве разрешающего сигнала поступает на регистры памяти (вход "С") для записи информации.

При включении любой клавиши ЦН в четыре сдвигающих регистра схемы памяти записывается двоичный код соответствующей цифры.

При нажатии следующей клавиши ранее записанный код сдвигается на одну позицию в регистре, а на его место записывается новый код цифры, и так до заполнения всех четырех регистров шести десятичных цифр (в РМ-9, РМ-10 используется пять).

С выходов каждого из четырех регистров памяти по шестой линии поступает информация на коммутацию, оттуда управляющим сигналом (Упр.съемом) производится считывание информации, набранной на ЦН и выдачи ее на коммутатор и затем в Рг C1.

Одновременно с регистров памяти информация поступает на дешифратор для преобразования двоичного кода цифр в позиционный и далее на схему управления сегментными индикаторами. Это обратное преобразование необходимо для последовательной индикации процесса набора цифр на оптических ячейках. Для обеспечения нормальной работы дешифратора используется парафазный код, который формируется с помощью инверторов.

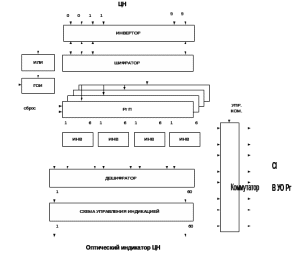

Рис.3 Схема кодирования информации с цифронаборника

3.2. Схема кодирования информации с ПВ

Вся оперативная информация с ПВ, состоящая из 10 номеров модулей МД (модулей данных), 12 команд ПМД (постоянный модуль), 12 команд КМД (командный модуль), сигналов "ВВОД" и "СБРОС", поступает на УКПИ в виде нулевых потенциалов на инвертор.

Проинвертированные сигналы 10-ти номеров модулей МД уже положительными потенциалами поступают на шифратор для кодирования позиционного номера модуля в пятиразрядный двоичный код, необходимый для записи в кодограмму обмена.

Дребезг контактов клавиш в данном случае не устраняется потому, что он не искажает информацию, записываемую в регистр памяти позиционным кодом. Сигналы включения двенадцати команд ПМД инвертируются и поступают на запись в регистр памяти (триггеры памяти), где запоминаются до поступления управляющего сигнала "ВВОД". По сигналу "ВВОД" информация из регистров памяти считывается и через коммутатор выдачи поступает в Рг C1 УУО для записывания в общую кодограмму обмена.

Аналогично кодируется информация двенадцати команд КМД. С выходов регистров памяти сигналы ПМД и КМД поступают на схему управления индикацией, с выхода которой поступают в пульт ввода на индикаторные лампочки верхних трафаретов клавишей, индицируя информацию, подготовленную к выдаче.

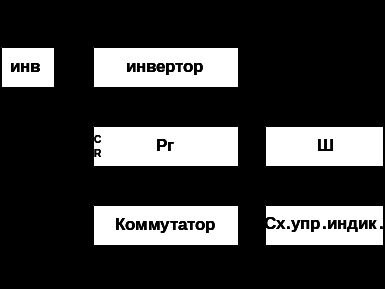

Рис.4 Схема кодирования информации с КМД и ПМД

Сигнал "ВВОД" используется для считывания всей оперативной информации, записанной в блоках УОП и ЦВУ. В блоке ЦВУ обеспечивается запуск программы П2 ЦВУ, в ходе которой формируются сигналы "ОПРОС-Р" и "ОПРОС-М".

Служебный сигнал "СБРОС" (Х) используется для стирания неправильно занесенной информации на регистрах памяти схем кодирования пультовой информации, без записи ее в Рг C1.

3.3. Схема кодирования информации с ПУ и ПРМ

3.3.1 Кодирование информации с ПРМ

С ПРМ в УОП выдаются команды "ТИП РАЗВЕРТКИ" (ПРМ1...ПРМ5) и сигнал "СМЕНА" (СМ). Сигнал "СМЕНА" является управляющим для внеочередного ввода информации о состоянии РМ.

Сигналы "ВВОД" и "СМЕНА" формируются на схеме устранения дребезга при нажатии соответствующих клавишей.

3.3.2. Кодирование информации с ПУ

С ПУ сигналы через инвертор поступают на коммутатор. Хранение информации осуществляется непосредственно на включенных клавишах с фиксацией. На коммутаторе выдачи вся информация, поступающая с ПРМ, ПВ, ПУ и ЦН распределяется в определенном порядке с учетом кодограммы обмена.

Выдача информации производится по сигналу "ВВОД" или "СМЕНА" последовательным подключением соответствующих групп сигналов по входам коммутатора. По сигналу окончания обмена происходит установка в него всех регистров памяти и подготовка их к приему новой информации.

4. Узел контроля РМ

Узел контроля обеспечивает выполнение следующих функций:

- контроль РМ при работе с СВ;

- автономный контроль РМ совместно с переносным ПК-РМ;
