Загрузка узла и её "разложение" по запросам и транзакциям

15. Загрузка узла и её "разложение" по запросам и транзакциям

На рис. 15.1 показана форма, которая появляется на экране после щелчка на кнопке Загрузка узла и её составляющие головной формы КИСП.

После обработки вариантов архитектуры (см. форму "Анализ вариантов архитектуры") с помощью рассматриваемой формы можно проанализировать загрузки узлов проектируемой системы. В КИСП под загрузкой узла понимается загрузка одного диска станции этого узла. В современных системах обработки данных в качестве серверов баз данных, где хранятся большие объёмы данных, используются станции с одним или несколькими мощными процессорами. Для таких систем потенциальным "узким местом" является внешняя память. Загрузка устройства примерно равна доли времени, когда устройство выполняет полезную работу, то есть не простаивает.

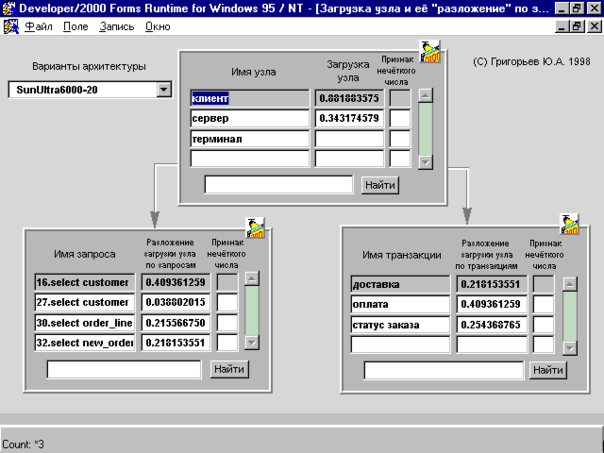

Рис. 15.1. Форма "Загрузка узла и её "разложение" по запросам и транзакциям".

Форма на рис. 15.1 включает три блока (объекта):

• Загрузка узла,

• Разложение загрузки узла по запросам,

• Разложение загрузки узла по транзакциям.

В списке Варианты архитектуры выберите требуемый вариант. Выделите в блоке Загрузка узла конкретный узел. В блоке Разложение загрузки узла по запросам появляется список запросов к распределённой базе данных, при выполнении которых были использованы ресурсы этого узла. Во втором поле этого блока отображается составляющая загрузки узла, связанная с выполнением соответствующего запроса (обработка запроса или его подзапросов на сервере, обновление копии таблицы на данном сервере). В блоке Разложение загрузки узла по транзакциям выводится список транзакций, при выполнении которых были задействованы ресурсы выбранного узла. Во втором поле блока отображается составляющая загрузки узла, связанная с выполнением соответствующей транзакции.

Известно, что для устойчивой работы распределённой системы загрузки её ресурсов (в частности узлов) не должны превышать величины 0.6. Если это не так, то с помощью информации, представленной в двух нижних блоках (рис. 15.1), можно выявить "узкое место". Затем следует скорректировать параметры проектируемой РСОД так, чтобы развязать это "узкое место".

Чтобы посмотреть нечёткую загрузку узла, щелкните кнопку в правом верхнем углу блока Загрузка узла (рис. 15.1). На экране появляется окно, представленное на рис. 15.2.

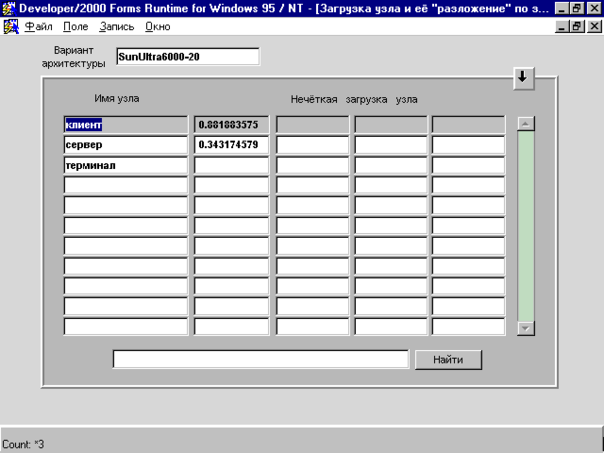

Рис. 15.2. Окно с нечёткой загрузкой узла.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Чтобы посмотреть "разложение" нечёткой загрузки узла по запросам, щелкните кнопку в правом верхнем углу блока Разложение загрузки узла по запросам (рис. 15.1). На экране появляется окно, представленное на рис. 15.3.

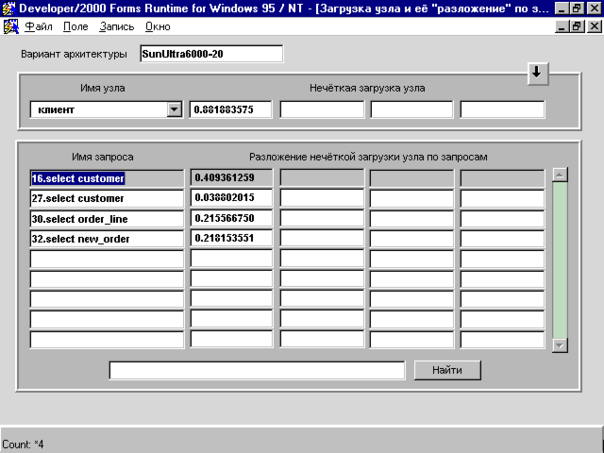

Рис. 15.3. Окно с "разложением" нечёткой загрузки узла по запросам.

Выберите из списка Имя узла требуемый узел. Справа от имени узла в полях Нечёткая загрузка узла появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этой нечёткой загрузки, связанные с выполнением запросов.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Чтобы посмотреть "разложение" нечёткой загрузки узла по транзакциям, щелкните кнопку в правом верхнем углу блока Разложение загрузки узла по транзакциям (рис. 15.1). На экране появляется окно, представленное на рис. 15.4.

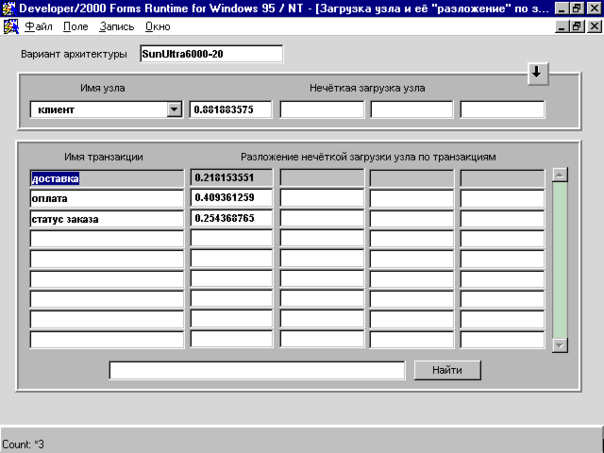

Рис. 15.4. Окно с "разложением" нечёткой загрузки узла по транзакциям.

Выберите из списка Имя узла требуемый узел. Справа от имени узла в полях Нечёткая загрузка узла появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этой нечёткой загрузки, связанные с выполнением транзакций.

Возврат к предыдущему окну осуществляется с помощью кнопки .

112
