О бращение к транзакциям из транзакций

11. Обращение к транзакциям из транзакций

11.1. Форма "Определение транзакций, к которым выполняется обращение из транзакций".

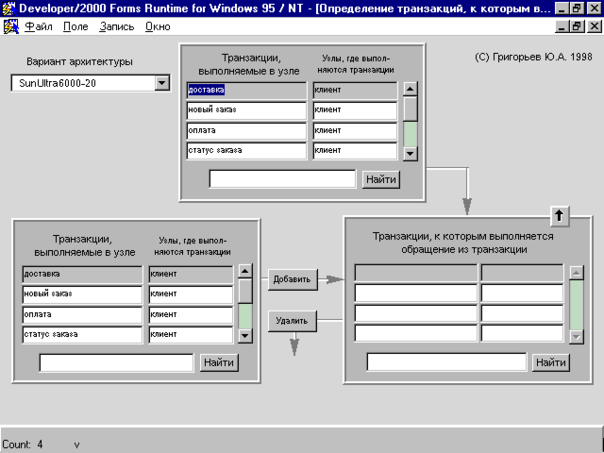

На рис. 11.1 показана форма, которая появляется на экране после щелчка на кнопке Обращения к транзакциям из транзакций головной формы КИСП. С помощью этой формы можно определить транзакции, к которым обращаются другие транзакции распределённой системы обработки данных. Запрещено описание рекурсивных обращений (петель) вида (транзакция_k в узле_j  ...  транзакция_k в узле_j). Возможно обращение к транзакции с тем же именем, если она выполняется на другом узле.

Рис. 11.1. Форма "Определение транзакций, к которым выполняется обращение из транзакций".

Форма на рис. 11.1 включает три блока (объекта):

• Транзакции, выполняемые в узле (вверху формы),

• Транзакции, выполняемые в узле (внизу формы),

• Транзакции, к которым выполняется обращение из транзакции.

В блоках Транзакции, выполняемые в узле (вверху) и Транзакции, выполняемые в узле (внизу) отображаются имена транзакций, которые были определены ранее с помощью формы Распределение транзакций и таблиц по узлам.

С помощью кнопки можно детализировать свойства объекта Транзакции, к которым выполняется обращение из транзакции.

Ниже перечислены основные шаги, которые следует выполнять при работе с формой.

1. Выберите в списке Варианты архитектуры требуемый вариант. В блоках Транзакции, выполняемые в узле (вверху) и Транзакции, выполняемые в узле (внизу) появятся наименования выполняемых в узлах транзакций выбранного варианта архитектуры.

2. Выделите в блоке Транзакции, выполняемые в узле (вверху) конкретную транзакцию, которая будет обращаться к другой транзакции, в блоке Транзакции, выполняемые в узле (внизу) щёлкните на транзакции, к которой выполняется обращение, и с помощью кнопки Добавить включите её в блок Транзакции, к которым выполняется обращение из транзакции. Это означает, что транзакция, выделенная в верхнем блоке будет обращаться к транзакции, которая отмечена в нижнем блоке.

3. Повторите пункт 2 для всех транзакций, к которым будет обращаться выделенная вверху транзакция.

4. Повторите пункты 2 и 3 для всех транзакций, которые обращаются к другим транзакциям.

5. Чтобы отменить обращение транзакции к другой транзакции, выделите в блоке Транзакции, выполняемые в узле (вверху) требуемую транзакцию, укажите в блоке Транзакции, к которым выполняется обращение из транзакции удаляемую из блока транзакцию и щёлкните кнопку Удалить.

6. С помощью кнопки , которая отображается в верхнем правом углу блока Транзакции, к которым выполняется обращение из транзакции, детализируйте свойства этого блока.

11.2. Дополнительные свойства блока "Транзакции, к которым выполняется обращение из транзакции".

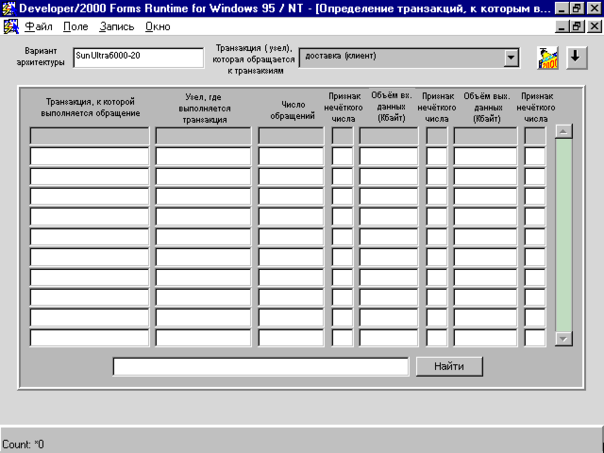

На рис. 11.2 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Транзакции, к которым выполняется обращение из транзакции (рис. 11.1).

Рис. 11.2. Дополнительные свойства блока Транзакции, к которым выполняется обращение из транзакции.

Здесь конкретная вызывающая транзакция, которая обращается к другим транзакциям, может быть выбрана из списка Транзакция (узел), которая обращается к транзакциям. В скобках указан узел, где транзакция выполняется. Для каждой вызываемой транзакции, к которой планируется обращение из выбранной вызывающей транзакции, можно определить следующие поля.

• Число обращений. Это поле определяет число повторов выполнения вызываемой транзакции при каждом обращении к вызывающей транзакции. Если число повторов не больше 1, то указанное значение интерпретируется как вероятность, что при обращении к вызывающей транзакции вызываемая транзакция выполняется. По умолчанию (пустое поле) число обращений равно 1.

• Объём входных данных (Кбайт). Здесь проектировщик может указать дополнительный объём входных данных, передаваемых из узла, где выполняется вызывающая транзакция, в узел, где запускается вызываемая транзакция. По умолчанию (пустое поле) дополнительный объём входных данных равен 0.

• Объём выходных данных (Кбайт). Здесь проектировщик может указать дополнительный объём выходных данных, передаваемых из узла, где была выполнена вызываемая транзакция, в узел, где выполняется вызывающая транзакция. По умолчанию (пустое поле) дополнительный объём выходных данных равен 0.

Возврат к предыдущему окну осуществляется с помощью кнопки .

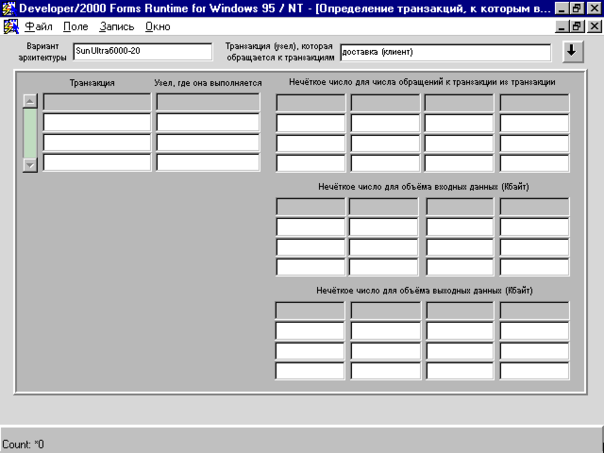

Чтобы определить число повторных обращений к вызываемым транзакциям, объём входных данных и объём выходных данных как нечёткие числа, щёлкните кнопку в окне (рис. 11.2). На экране появляется окно, представленное на рис. 11.3.

Для задания нечёткого числа повторных обращений к вызываемым транзакциям необходимо в требуемых строках заполнить все четыре поля (R1, R2, R3, R4) мультистолбца Нечёткое число для числа обращений к транзакции из транзакции. Для определения нечёткого объёма входных данных следует в требуемых строках заполнить все четыре поля мультистолбца Нечёткое число для объёма входных данных (Кбайт) (строки этого мультистолбца являются продолжением соответствующих строк столбцов, расположенных выше). Для задания нечёткого объёма выходных данных необходимо в требуемых строках заполнить все четыре поля мультистолбца Нечёткое число для объёма выходных данных (Кбайт) (строки этого мультистолбца являются продолжением соответствующих строк столбцов, расположенных выше).

Возврат к предыдущему окну осуществляется с помощью кнопки .

Рис. 11.3. Окно для определения числа повторных обращений к вызываемым транзакциям, объёма входных данных и объёма выходных данных в виде нечётких чисел.

95
