Время выполнения транзакции и его "разложение" по узлам и сетям

17. Время выполнения транзакции и его "разложение" по узлам и сетям

На рис. 17.1 показана форма, которая появляется на экране после щелчка на кнопке Время транзакции (по узлам и сетям) головной формы КИСП.

После обработки вариантов архитектуры (см. форму "Анализ вариантов архитектуры") с помощью рассматриваемой формы можно проанализировать среднее время выполнения транзакций проектируемой системы и его "разложение" по узлам и сетям.

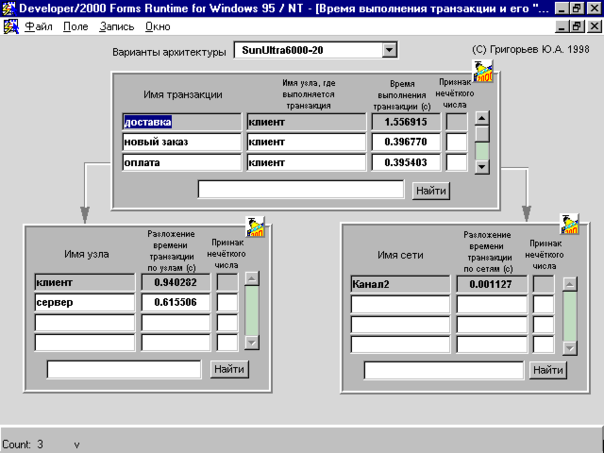

Рис. 17.1. Время выполнения транзакции и его "разложение" по узлам и сетям.

Форма на рис. 17.1 включает три блока (объекта):

• Время выполнения транзакции,

• Разложение времени транзакции по узлам,

• Разложение времени транзакции по сетям.

В списке Варианты архитектуры выберите требуемый вариант. Выделите в блоке Время выполнения транзакции конкретную строку (во втором поле блока указано имя узла, куда была распределена транзакция). В блоке Разложение времени транзакции по узлам появляется список узлов РСОД, ресурсы которых были использованы при выполнении выделенной транзакции. Во втором поле этого блока отображается составляющая времени выполнения транзакции, связанная с использованием ресурсов соответствующего узла (обработка запросов или их подзапросов на сервере; обработка записей курсора). В блоке Разложение времени транзакции по сетям выводится список сетей РСОД, ресурсы которых были задействованы при выполнении выделенной транзакции. Во втором поле блока отображается составляющая времени выполнения транзакции, связанная с использованием ресурсов соответствующей сети (передача входных и выходных данных запросов и его подзапросов на серверы, где они обрабатываются; передача через сеть входных и выходных данных при обращении к вызываемым транзакциям).

Чтобы посмотреть нечёткое время выполнения транзакции, щелкните кнопку в правом верхнем углу блока Время выполнения транзакции (рис. 17.1). На экране появляется окно, представленное на рис. 17.2.

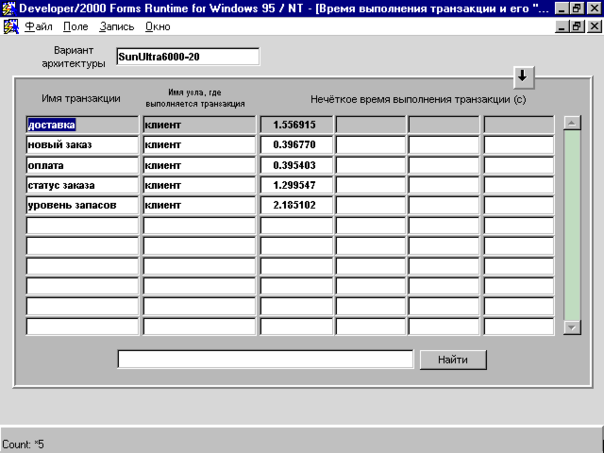

Рис. 17.2. Окно с нечётким временем выполнения транзакций.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Чтобы посмотреть "разложение" нечёткого времени выполнения транзакции по узлам, щелкните кнопку в правом верхнем углу блока Разложение времени транзакции по узлам (рис. 17.1). На экране появляется окно, представленное на рис. 17.3.

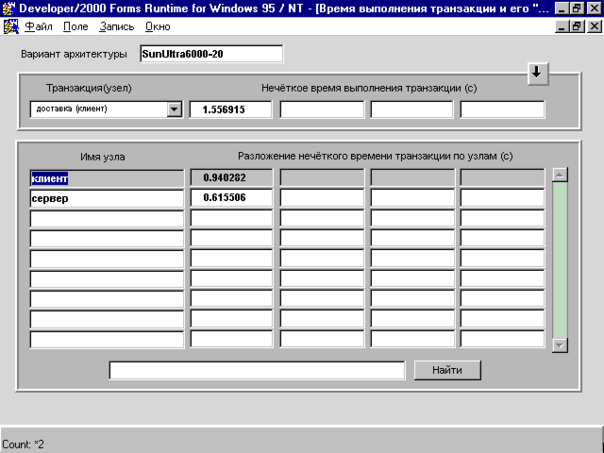

Рис. 17.3. Окно с "разложением" нечёткого времени выполнения транзакции по узлам.

Выберите из списка Транзакция (узел) требуемую транзакцию, которая выполняется в конкретном узле. Справа от имени транзакции (и узла) в полях Нечёткое время выполнения транзакции появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этого нечёткого времени, связанные с использованием ресурсов узлов.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Чтобы посмотреть "разложение" нечёткого времени выполнения транзакции по сетям, щелкните кнопку в правом верхнем углу блока Разложение времени транзакции по сетям (рис. 17.1). На экране появляется окно, представленное на рис. 17.4.

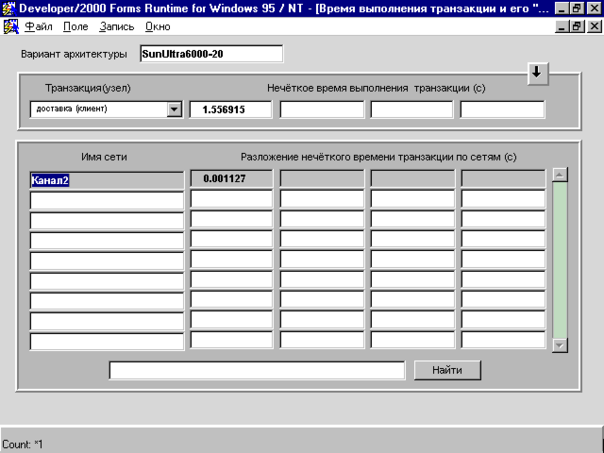

Рис. 17.4. Окно с "разложением" нечёткого времени выполнения транзакции по сетям.

Выберите из списка Транзакция (узел) требуемую транзакцию, которая выполняется в конкретном узле. Справа от имени транзакции (и узла) в полях Нечёткое время выполнения транзакции появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этого нечёткого времени, связанные с использованием ресурсов сетей.

Возврат к предыдущему окну осуществляется с помощью кнопки .
