О писание конфигураций узлов

12. Описание конфигураций узлов

12.1. Форма "Описание конфигураций узлов"

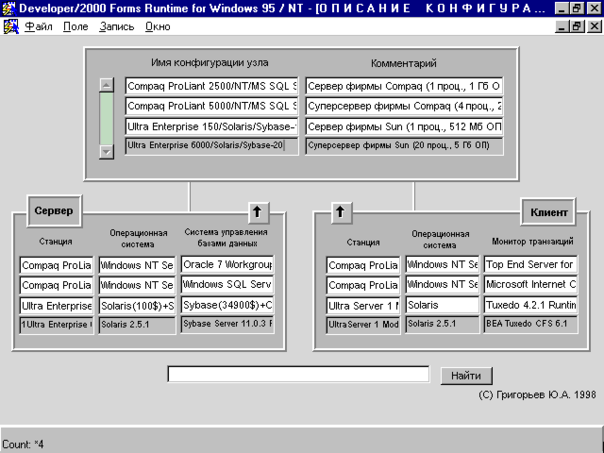

На рис. 12.1 показана форма, которая появляется на экране после щелчка на кнопке Описание конфигураций узлов головной формы КИСП.

Рис. 12.1. Форма "Описание конфигураций узлов".

В рамках КИСП создан реестр с описанием результатов тестов, проведённых по спецификациям международной организации Transactional Processing Performance Council (ТРС) для разных серверов и суперсерверов (более 20 фирм: Sun, Compaq, HP, Digital, IBM и т. д.), СУБД (Oracle, Informix, Sybase, MS SQL Server и т. д.), сетевых ОС (различных версий UNIX, Windows NT 4.0 и т. д.) и серверов приложений (Tuxedo, TopEnd и т. д.). Реестр постоянно пополняется. С помощью рассматриваемой формы можно посмотреть характеристики конфигураций узлов, включённых в разработанный реестр, при необходимости модифицировать некоторые параметры требуемой конфигурации, включить в реестр новые описания.

Форма на рис. 12.1 включает три блока (объекта):

• Имя конфигурации узла,

• Сервер,

• Клиент.

Строки блоков Сервер и Клиент являются продолжением строк блока Имя конфигурации узла, то есть столбцы блоков формы являются колонками одной таблицы. При включении новой записи появляется пустая строка во всех указанных выше блоках. Для описания новой конфигурации следует определить следующие поля формы на рис. 12.1. Все поля, кроме первого, могут быть пустыми и носят справочный характер.

Блок Имя конфигурации узла:

• Имя конфигурации узла. Имя конфигурации должно быть уникальным для данного столбца. Эти имена отображаются в блоке Конфигурации узлов формы Описание архитектуры сети. Поле не может быть пустым.

• Комментарий.

Блок Сервер:

• Станция. Условное обозначение станции, которая используется в качестве сервера.

• Операционная система. Наименование сетевой операционной системы (ОС), установленной на сервере.

• Система управления базами данных. Наименование системы управления базами данных (СУБД), используемой на сервере в качестве сервера базы данных.

Блок Клиент:

• Станция. Условное обозначение станции, на которой выполняются транзакции.

• Операционная система. Наименование операционной системы, установленной на станции, где выполняются транзакции.

• Монитор транзакций. При необходимости здесь можно указать наименование монитора транзакций (сервера приложений), под управлением которого выполняются транзакции.

С помощью кнопок можно детализировать свойства блоков Сервер и Клиент.

12.2. Дополнительные свойства блока "Сервер".

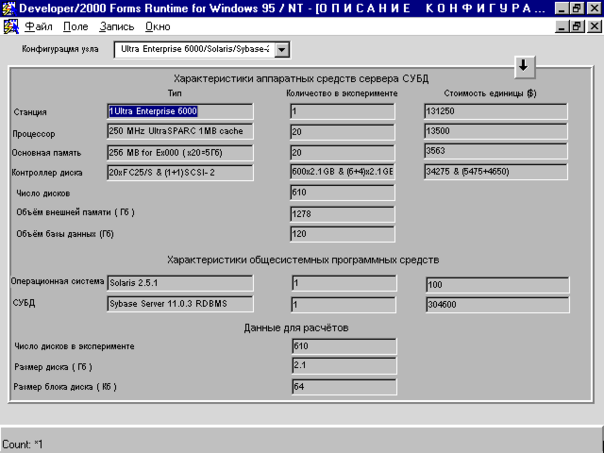

На рис. 12.2 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Сервер (рис. 12.1).

Рис. 12.2. Дополнительные свойства блока Сервер.

Требуемая конфигурация узла выбирается из списка Конфигурация узла.

В окне располагаются три группы полей:

характеристики аппаратных средств сервера СУБД, то есть сервера, где запускается сервер базы данных,

характеристики общесистемных программных средств, то есть ОС и СУБД,

данные для расчётов.

Поля первых двух групп носят справочный характер, для расчётов используются поля только третьей группы.

1. В первой группе перечисляются характеристики следующих аппаратных средств сервера:

• станция (см. поле Станция блока Сервер на рис. 12.1),

• процессор,

• основная память,

• контроллер диска.

Для каждого устройства указываются тип, количество устройств, использованных в соответствующем эксперименте ТРС-С, стоимость одного устройства в долларах.

В этой же группе перечисляются следующие показатели: число дисков внешней памяти, на которых хранилась экспериментальная база данных, объём внешней памяти и объём экспериментальной базы данных. Отношение двух последних характеристик определяет долю заполнения диска при проведении эксперимента ТРС-С.

2. Во второй группе перечисляются характеристики следующих общесистемных программных средств сервера:

• операционная система (см. поле Операционная система блока Сервер на рис. 12.1),

• система управления базами данных (СУБД) (см. поле Система управления базами данных блока Сервер на рис. 12.1).

Для каждого программного изделия указываются тип (наименование продукта), количество изделий, использованных в соответствующем эксперименте ТРС-С, стоимость одного изделия в долларах.

3. В третьей группе необходимо указать следующие параметры, используемые для выполнения расчётов:

• Число дисков в эксперименте. Здесь следует ввести число дисков, использованных именно в эксперименте ТРС-С. Оно совпадает со значением поля Число дисков (см. первую группу характеристик). Это число используется КИСП для расчёта времени обработки сервером одного блока базы данных (см. поле Время на блок во втором окне дополнительных свойств блока Клиент рассматриваемой формы Описание конфигураций узлов).

• Размер диска (Гбайт). В этом поле необходимо указать средний размер диска сервера базы данных, для которого назначена данная конфигурация узла. Первоначально для уже введённых конфигураций здесь хранится средний размер диска, использованного при проведении соответствующего эксперимента ТРС-С.

• Размер блока диска (Кбайт). Здесь необходимо указать размер физического блока, используемого для обмена данными между основной и внешней памятью сервера базы данных, для которого назначена данная конфигурация узла. Обычно он равен 32 или 64 Кбайт. Первоначально для уже введённых конфигураций размер блока равен 64 Кбайт

Поля Размер диска и Размер блока диска третьей группы, а также упомянутое выше поле Время на блок используются для расчёта характеристик тех узлов проектируемой распределённой системы, где размещаются таблицы базы данных (то есть тех узлов, которые выступают в роли сервера базы данных).

12.3. Первое окно дополнительных свойств блока "Клиент".

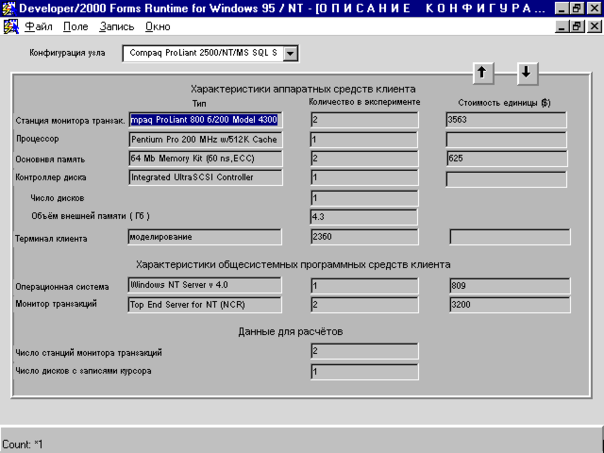

На рис. 12.3 показано окно, которое появляется на экране после щелчка на кнопке в левом верхнем углу блока Клиент (рис. 12.1)

Рис. 12.3. Первое окно дополнительных свойств блока Клиент.

Требуемая конфигурация узла выбирается из списка Конфигурация узла.

В окне располагаются три группы полей:

характеристики аппаратных средств клиента, то есть станций, где выполняются транзакции,

характеристики общесистемных программных средств клиента, то есть ОС и возможно монитора транзакций (сервера приложений),

данные для расчётов.

Поля первых двух групп носят справочный характер, для расчётов используются поля только третьей группы.

1. В первой группе перечисляются характеристики следующих аппаратных средств клиента:

• станция монитора транзакций (см. поле Станция блока Клиент на рис. 12.1),

• процессор,

• основная память,

• контроллер диска,

• терминал клиента (то есть рабочие станции, обращающиеся к транзакциям клиента).

Для каждого устройства указываются тип, количество устройств, использованных в соответствующем эксперименте ТРС-С, стоимость одного устройства в долларах.

В этой же группе перечисляются следующие показатели: число дисков и объём внешней памяти одной станции клиента.

2. Во второй группе перечисляются характеристики следующих общесистемных программных средств клиента:

• операционная система (см. поле Операционная система блока Клиент на рис. 12.1),

• монитор транзакций (см. поле Монитор транзакций блока Клиент на рис. 12.1).

Для каждого программного изделия указываются тип (наименование продукта), количество изделий, использованных в соответствующем эксперименте ТРС-С, стоимость одного изделия в долларах.

3. В третьей группе следует указать следующие параметры, используемые для выполнения расчётов:

• Число станций монитора транзакций. Здесь следует ввести число станций клиента, использованных именно в эксперименте ТРС-С. Оно совпадает со значением поля Количество в эксперименте станций монитора транзакций (см. первую группу характеристик).

• Число дисков с записями курсора. В этом поле следует указать число дисков на каждой станции клиента, где при проведении эксперимента ТРС-С сохраняются полученные от сервера базы данных записи курсоров, открытых транзакциями.

Эти два числа используются КИСП для расчёта времени обработки одной записи курсора (см. поле Время обработки одной записи курсора во втором окне дополнительных свойств блока Клиент рассматриваемой формы Описание конфигураций узлов).

Упомянутое выше поле Время обработки одной записи курсора используется для расчёта характеристик тех узлов проектируемой распределённой системы, где выполняются транзакции (то есть тех узлов, которые выступают в роли клиента). В КИСП в качестве клиента может выступать и рабочая станция, и сервер приложений, и сервер базы данных.

12.4. Второе окно дополнительных свойств блока "Клиент".

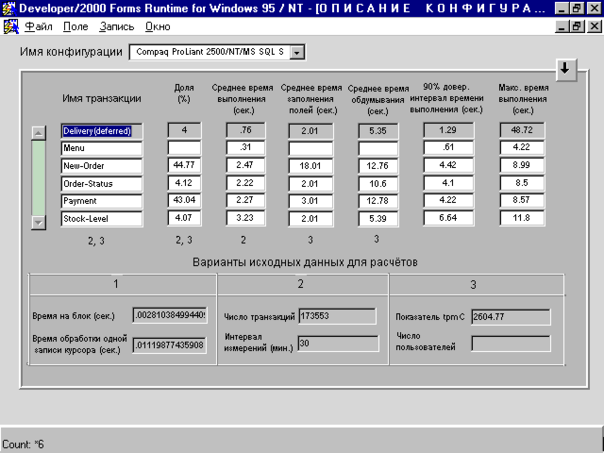

На рис. 12.4 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу окна Первое окно дополнительных свойств блока "Клиент" (рис. 12.3).

С помощью этого окна проектировщик указывает способ вычисления двух характеристик: Время на блок и Время обработки одной записи курсора.

Время на блок - это среднее время доступа к блоку базы данных на диске сервера с учетом наличия общесистемного буфера.

Время обработки одной записи курсора - это среднее время доступа к записи курсора на диске клиента с учётом наличия общесистемного буфера.

Возможны три варианта расчёта указанных характеристик для какой-либо конфигурации узла. КИСП выбирает вариант расчета в следующем порядке.

1. Если поле Время на блок (см. рис. 12.4) не пусто, то требуемые характеристики выбираются из полей Время на блок и Время обработки одной записи курсора. Иначе выполняется пункт 2. Пустое поле Время обработки одной записи курсора означает, что для данной конфигурации обработка записей курсора не выполняется.

2. Если оба поля Число транзакций и Интервал измерений не пусты, то КИСП для расчета требуемых характеристик использует значения этих полей и значения столбцов, отмеченных в окне на рис. 12.4 цифрой 2. Все эти данные являются результатами выполнения экспериментов по спецификациям ТРС-С. Вычисленные характеристики заносятся в поля Время на блок и Время обработки одной записи курсора и поэтому в дальнейшем используется первый вариант расчётов. К сожалению не все отчёты ТРС-С содержат значения полей Число транзакций, Интервал измерений и столбца Среднее время выполнения стандартных транзакций, имена которых указаны в первом столбце. Поэтому если хотя бы одно из полей Число транзакций или Интервал измерений является пустым, то КИСП выполняет третий пункт.

3. Если оба поля Показатель tpmC и Число пользователей не пусты, то КИСП для расчета требуемых характеристик использует значения этих полей и значения столбцов, отмеченных в окне на рис. 12.4 цифрой 3. Все эти данные являются результатами выполнения экспериментов по спецификациям ТРС-С. Вычисленная характеристика заносится в поле Время на блок и поэтому в дальнейшем используется первый вариант расчётов. Значение поля Время обработки одной записи курсора по третьему варианту не рассчитывается и остаётся пустым (при необходимости это поле, как и все остальные, можно изменить вручную). Все отчёты ТРС-С содержат значения полей Показатель tpmC и Число пользователей (значение последнего поля совпадает со значением поля Количество в эксперименте для терминалов клиента, рис 12.3), а параметры в столбцах, отмеченных на рис. 12.4 цифрой 3, определяются спецификациями ТРС-С и мало зависят от конкретной конфигурации.

Рис. 12.4. Второе окно дополнительных свойств блока Клиент

Для уже введённых конфигураций значение поля Время на блок не пусто, поэтому для них используется первый вариант расчётов.

При выборе 2 или 3 варианта расчёта необходимо соблюдать следующие правила:

1. При заполнении столбца «Имя транзакции» имена требуется кодировать именно так, как показано на рис. 12.4.

2. Значение поля Время обработки одной записи курсора рассчитывается вместе со значением поля Время на блок. Поэтому, если сервер БД и сервер приложений (СПР) и имеют разные конфигурации, то сначала один раз надо назначить конфигурацию СПР серверу БД и провести эксперимент. КИСП рассчитает значение поля Время обработки одной записи курсора для конфигурации СПР. После этого следует очистить поле Время на блок, назначить серверу БД требуемую конфигурацию и провести эксперимент. КИСП рассчитает значение поля Время на блок для конфигурации сервера БД.

104
