Р аспределение транзакций и таблиц

9. Распределение транзакций и таблиц

9.1. Форма "Распределение транзакций и таблиц по узлам"

На рис. 9.1 показана форма, которая появляется на экране после щелчка на кнопке Распределение транзакций и таблиц головной формы КИСП.

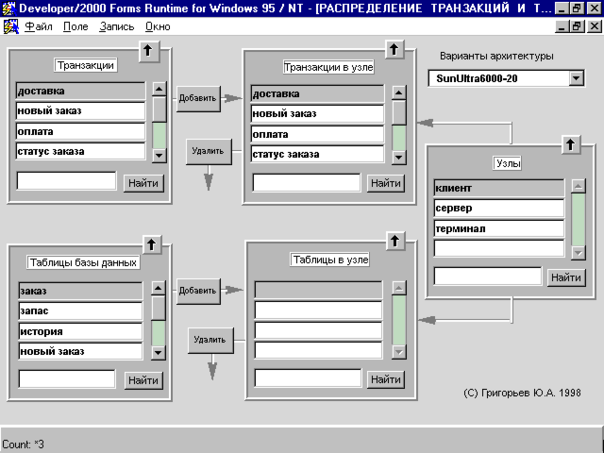

Рис. 9.1. Форма "Распределение транзакций и таблиц по узлам"

Форма на рис. 9.1 включает пять блоков (объектов):

• Транзакции,

• Транзакции в узле,

• Узлы,

• Таблицы базы данных,

• Таблицы в узле,

В блоках Таблицы базы данных, Транзакции и Узлы отображаются имена объектов, которые были определены ранее с помощью форм Описание схемы базы данных, Описание запросов и транзакций и Описание архитектуры сети.

С помощью кнопок можно детализировать или посмотреть свойства объектов.

Ниже перечислены основные шаги, которые следует выполнять при работе с формой.

1. Выберите в списке Варианты архитектуры требуемый вариант. В блоке Узлы появятся наименования узлов выбранного варианта архитектуры.

2. Выделите в блоке Узлы конкретный узел, в блоке Транзакции щёлкните на требуемой транзакции и с помощью кнопки Добавить включите её в блок Транзакции в узле. Это означает, что транзакция будет выполняться в указанном узле.

3. Повторите пункт 2 для всех транзакций, которые должны выполняться в выделенном узле.

4. Повторите пункты 2 и 3 для всех узлов, где должны выполняться транзакции.

5. Выделите в блоке Узлы конкретный узел, в блоке Таблицы базы данных щёлкните на требуемой таблице и с помощью кнопки Добавить включите её в блок Таблицы в узле. Это означает, что таблица будет храниться в указанном узле (в этом случае узел выступает в качестве сервера базы данных).

6. Повторите пункт 5 для всех таблиц базы данных, которые должны храниться в выделенном узле.

7. Повторите пункты 5 и 6 для всех узлов, где должны храниться таблицы базы данных.

8. Чтобы удалить транзакцию из узла, выделите в блоке Узел требуемый узел, укажите в блоке Транзакции в узле удаляемую транзакцию и щёлкните кнопку Удалить.

9. Чтобы удалить таблицу базы данных из узла, выделите в блоке Узел требуемый узел, укажите в блоке Таблицы в узле удаляемую таблицу и щёлкните кнопку Удалить.

10. С помощью кнопок , которые отображаются в верхнем правом углу блоков, посмотрите свойства транзакций, таблиц базы данных и узлов, а также детализируйте свойства транзакций, выполняемых в узле, и таблиц, хранящихся в узле.

9.2. Дополнительные свойства блока "Транзакции".

На рис. 9.2 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Транзакции (рис. 9.1).

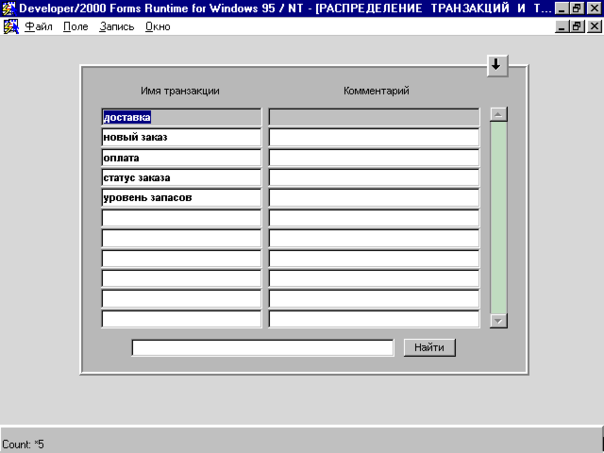

Рис. 9.2. Дополнительные свойства блока Транзакции.

Здесь можно посмотреть только комментарии к транзакциям, которые были определены при работе с формой Описание запросов и транзакций. Возврат к предыдущему окну осуществляется с помощью кнопки .

9.3. Дополнительные свойства блока "Транзакции в узле".

На рис. 9.3 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Транзакции в узле (рис. 9.1).

С помощью этого окна можно определить сервер базы данных для транзакции, выполняемой в узле. Для каждой транзакции можно определить свой сервер.

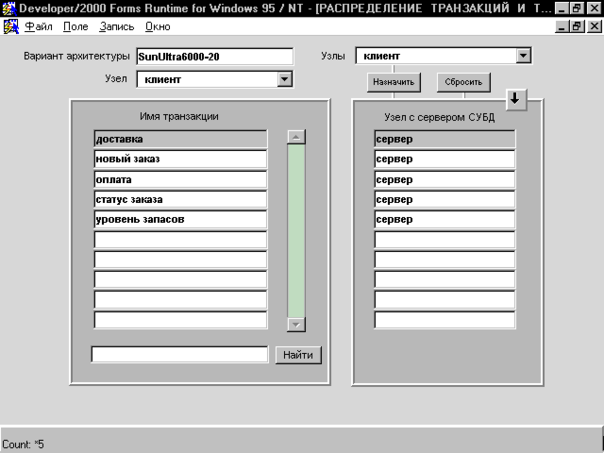

Рис. 9.3. Дополнительные свойства блока Транзакции в узле.

Ниже приведены правила работы с данным окном.

1. Выберите из списка Узел требуемый узел. В блоке Имя транзакции появятся имена транзакций, которые выполняются в этом узле.

2. Выделите в блоке Имя транзакции конкретную транзакцию, щёлкните в списке Узлы на требуемый узел и нажмите кнопку Назначить. Имя узла появится в выделенной строке блока Узел с сервером СУБД. Это означает, что запросы данной транзакции будут направляться для выполнения на сервер базы данных, указанный в поле Узел с сервером СУБД. На этом сервере КИСП выполняет декомпозицию запроса на подзапросы, моделирует их параллельную обработку и соединение результатов выполнения подзапросов. Если требуемая таблица запроса не хранится в указанном узле, то соответствующий подзапрос будет выполнятся на ближайшем сервере, где эта таблица располагается.

3. Повторите пункт 2 для всех транзакций, для которых требуется назначить сервер базы данных.

4. Повторите пункты 1, 2, 3 для всех узлов, где выполняются транзакции.

5. Чтобы сбросить назначение сервера базы данных для транзакции, выберите из списка Узел требуемый узел, выделите в блоке Имя транзакции эту транзакцию и щёлкните кнопку Сбросить. Если для какой-либо транзакции сервер базы данных не был определён или назначение было сброшено (поле Узел с сервером СУБД пусто), то это означает, что в качестве сервера базы данных для данной транзакции выступает узел, где эта транзакция выполняется.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Примечание. Сервер базы данных необходимо назначить для каждой транзакции (см. пункты 1-4), которая выполняется в узле, отличным от сервера базы данных.

9.4. Дополнительные свойства блока "Узлы".

На рис. 9.4 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Узлы (рис. 9.1).

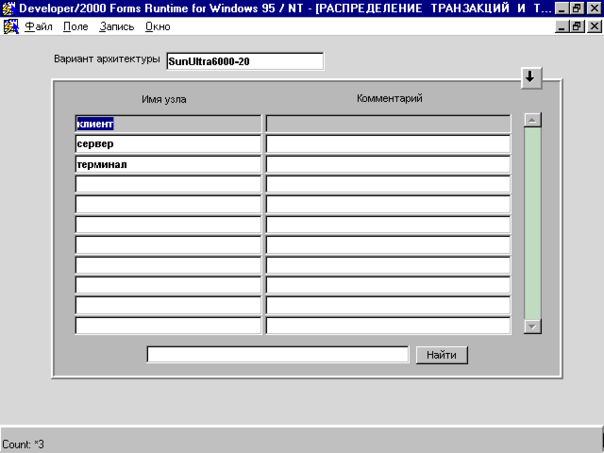

Рис. 9.4. Дополнительные свойства блока Узлы.

Здесь можно посмотреть только комментарии к узлам, которые были определены при работе с формой Описание архитектуры сети. Возврат к предыдущему окну осуществляется с помощью кнопки .

9.5. Дополнительные свойства блока "Таблицы базы данных".

На рис. 9.5 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Таблицы базы данных (рис. 9.1).

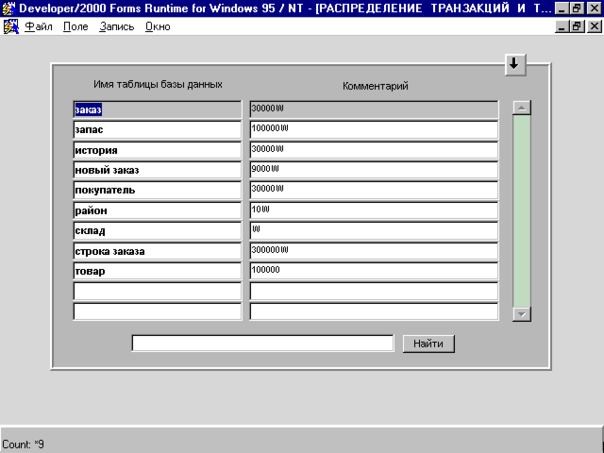

Рис. 9.5. Дополнительные свойства блока Таблицы базы данных.

Здесь можно посмотреть только комментарии к таблицам базы данных, которые были определены при работе с формой Описание схемы базы данных. Возврат к предыдущему окну осуществляется с помощью кнопки .

9.6. Дополнительные свойства блока "Таблицы в узле".

На рис. 9.6 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Таблицы в узле (рис. 9.1).

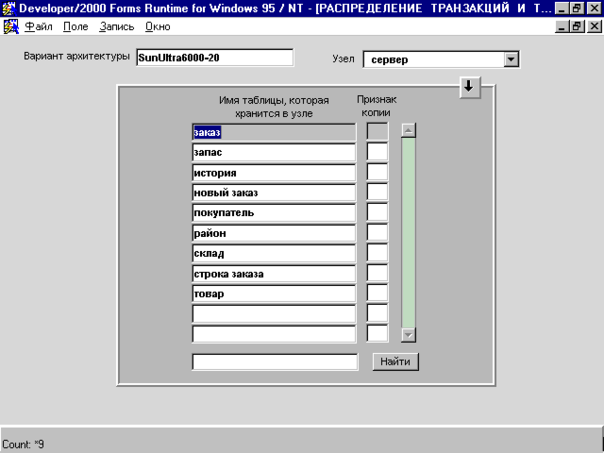

Рис. 9.6. Дополнительные свойства блока Таблицы в узле

С помощью этого окна для каждой таблицы, хранящейся в узле (узел выбирается из списка Узел), можно определить следующее поле.

• Признак копии. Непустое поле означает, что в данном узле хранится копия таблицы. В каком-то другом узле должна храниться основная таблица (признаком основной таблицы является пустое поле Признак копии). Запросы, обновляющие данную таблицу (I. - Insert, U. - Update, D. - Delete), могут выполняться только на сервере, где хранится основная таблица. Если это не так, то КИСП автоматически перенаправляет запрос на обновление в ближайший узел с основной таблицей (моделируется запуск обновляющей процедуры по подписке). В КИСП учитывается распространение изменений от узла с основной таблицей к узлам, где хранятся её копии. КИСП допускает наличие для какой-либо таблицы базы данных нескольких основных таблиц и нескольких копий. По умолчанию все таблицы, хранящиеся в узлах, являются основными (поле Признак копии пусто).

Возврат к предыдущему окну осуществляется с помощью кнопки .

85
