Загрузка сети и её "разложение" по запросам и транзакциям
16. Загрузка сети и её "разложение" по запросам и транзакциям
На рис. 16.1 показана форма, которая появляется на экране после щелчка на кнопке Загрузка сети и её составляющие головной формы КИСП.
После обработки вариантов архитектуры (см. форму "Анализ вариантов архитектуры") с помощью рассматриваемой формы можно проанализировать загрузки сетей проектируемой системы. В КИСП под загрузкой сети понимается загрузка разделяемого канала сети или одного порта коммутатора. Загрузка сети примерно равна доли времени, когда сеть выполняет передачу кадров, то есть не простаивает.

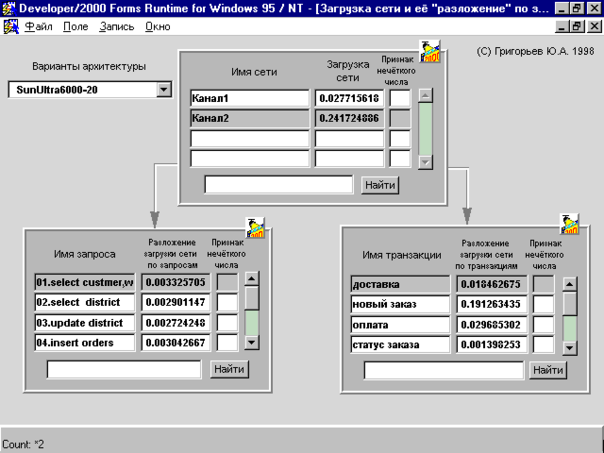

Рис. 16.1. Форма "Загрузка сети и её "разложение" по запросам и транзакциям".
Форма на рис. 16.1 включает три блока (объекта):
-
Загрузка сети,
-
Разложение загрузки сети по запросам,
-
Разложение загрузки сети по транзакциям.
В списке Варианты архитектуры выберите требуемый вариант. Выделите в блоке Загрузка сети конкретную сеть. В блоке Разложение загрузки сети по запросам появляется список запросов к распределённой базе данных, при выполнении которых были использованы ресурсы этой сети. Во втором поле этого блока отображается составляющая загрузки сети, связанная с выполнением соответствующего запроса (передача входных и выходных данных запроса и/или его подзапросов на серверы, где они обрабатываются; передача тиражируемых данных на серверы, где хранятся копии таблиц). В блоке Разложение загрузки сети по транзакциям выводится список транзакций, при выполнении которых были задействованы ресурсы выбранной сети. Во втором поле блока отображается составляющая загрузки сети, связанная с выполнением соответствующей транзакции. Помимо обработки запросов здесь учитывается передача через сеть входных и выходных данных при обращении к транзакции: при обращении из узла соответствующая доля загрузки относится к вызываемой транзакции, при обращении из другой транзакции - к вызывающей транзакции.
Известно, что для устойчивой работы распределённой системы загрузки её ресурсов (в частности сетей) не должны превышать величины 0.6. Если это не так, то с помощью информации, представленной в двух нижних блоках (рис. 16.1), можно выявить "узкое место". Затем следует скорректировать параметры проектируемой РСОД так, чтобы развязать это "узкое место".
Чтобы посмотреть нечёткую загрузку сети, щелкните кнопку
в правом верхнем углу блока Загрузка сети (рис. 16.1). На экране появляется окно, представленное на рис. 16.2.

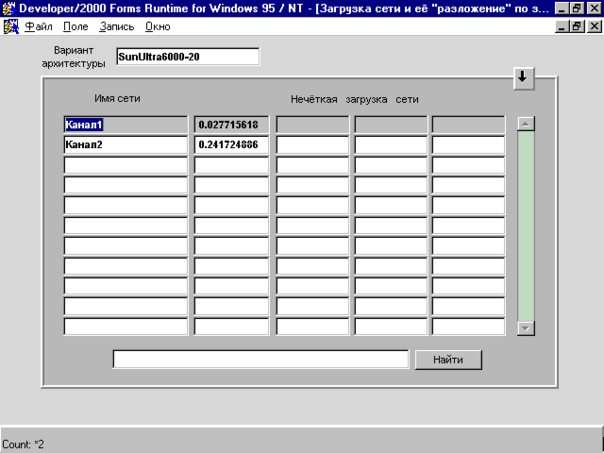

Рис. 16.2. Окно с нечёткой загрузкой сети.
Возврат к предыдущему окну осуществляется с помощью кнопки
.
Чтобы посмотреть "разложение" нечёткой загрузки сети по запросам, щелкните кнопку в правом верхнем углу блока Разложение загрузки сети по запросам (рис. 16.1). На экране появляется окно, представленное на рис. 16.3.

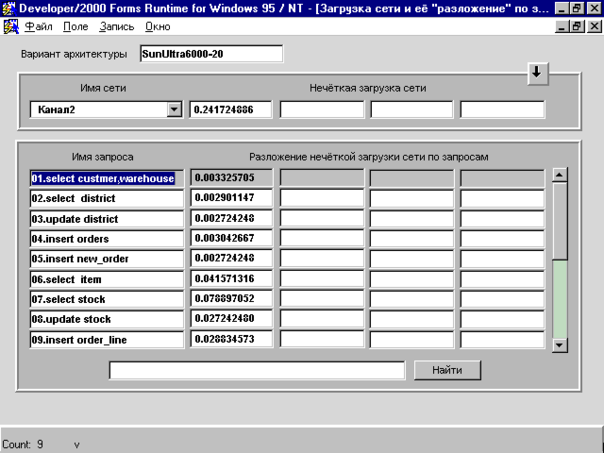

Рис. 16.3. Окно с "разложением" нечёткой загрузки сети по запросам.
Выберите из списка Имя сети требуемую сеть. Справа от имени сети в полях Нечёткая загрузка сети появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этой нечёткой загрузки, связанные с выполнением запросов.
Возврат к предыдущему окну осуществляется с помощью кнопки .
Чтобы посмотреть "разложение" нечёткой загрузки сети по транзакциям, щелкните кнопку в правом верхнем углу блока Разложение загрузки сети по транзакциям (рис. 16.1). На экране появляется окно, представленное на рис. 16.4.

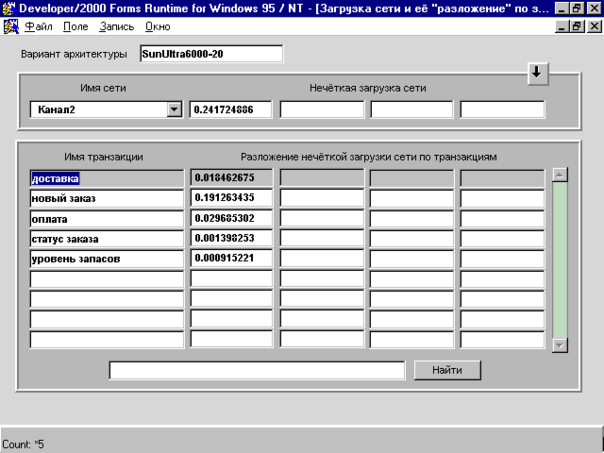

Рис. 15.4. Окно с "разложением" нечёткой загрузки сети по транзакциям.
Выберите из списка Имя сети требуемую сеть. Справа от имени сети в полях Нечёткая загрузка сети появляется соответствующее нечёткое число. В таблице, которая расположена ниже, отображаются составляющие этой нечёткой загрузки, связанные с выполнением транзакций.
Возврат к предыдущему окну осуществляется с помощью кнопки .
116
