О бращение к транзакциям из узлов

10. Обращение к транзакциям из узлов

10.1. Форма "Определение транзакций, к которым выполняется обращение из узлов".

На рис. 10.1 показана форма, которая появляется на экране после щелчка на кнопке Обращения к транзакциям из узлов головной формы КИСП. С помощью этой формы следует определить транзакции, к которым обращаются пользователи распределённой системы обработки данных.

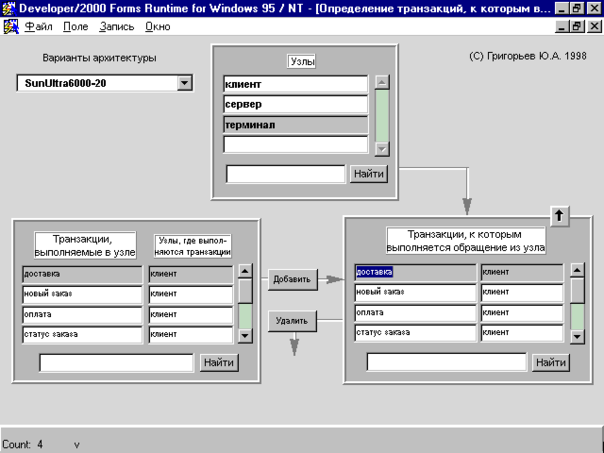

Рис. 10.1. Форма "Определение транзакций, к которым выполняется обращение из узлов".

Форма на рис. 10.1 включает три блока (объекта):

• Узлы,

• Транзакции, выполняемые в узле,

• Транзакции, к которым выполняется обращение из узла.

В блоках Узлы и Транзакции, выполняемые в узле отображаются имена объектов, которые были определены ранее с помощью форм Описание архитектуры сети и Распределение транзакций и таблиц по узлам соответственно.

С помощью кнопки можно детализировать свойства объекта Транзакции, к которым выполняется обращение из узла.

Ниже перечислены основные шаги, которые следует выполнять при работе с формой.

1. Выберите в списке Варианты архитектуры требуемый вариант. В блоках Узлы и Транзакции, выполняемые в узле появятся наименования узлов и выполняемых в узлах транзакций выбранного варианта архитектуры.

2. Выделите в блоке Узлы конкретный узел, за которым будет работать пользователь, в блоке Транзакции, выполняемые в узле щёлкните на требуемой транзакции (в этом блоке указан также и узел, где выполняется транзакция) и с помощью кнопки Добавить включите её в блок Транзакции, к которым выполняется обращение из узла. Это означает, что узел (то есть пользователь) будет обращаться к требуемой транзакции. Наименование узла, где выполняется транзакция, указано во втором поле блока Транзакции, к которым выполняется обращение из узла.

3. Повторите пункт 2 для всех транзакций, к которым будет обращаться выделенный узел (пользователь).

4. Повторите пункты 2 и 3 для всех узлов (пользователей), которые обращаются к транзакциям.

5. Чтобы отменить обращение пользователя к транзакции, выделите в блоке Узел требуемый узел (пользователя), укажите в блоке Транзакции, к которым выполняется обращение из узла эту транзакцию и щёлкните кнопку Удалить.

6. С помощью кнопки , которая отображается в верхнем правом углу блока Транзакции, к которым выполняется обращение из узла, детализируйте свойства этого блока.

10.2. Дополнительные свойства блока "Транзакции, к которым выполняется обращение из узла".

На рис. 10.2 показано окно, которое появляется на экране после щелчка на кнопке в правом верхнем углу блока Транзакции, к которым выполняется обращение из узла (рис. 10.1).

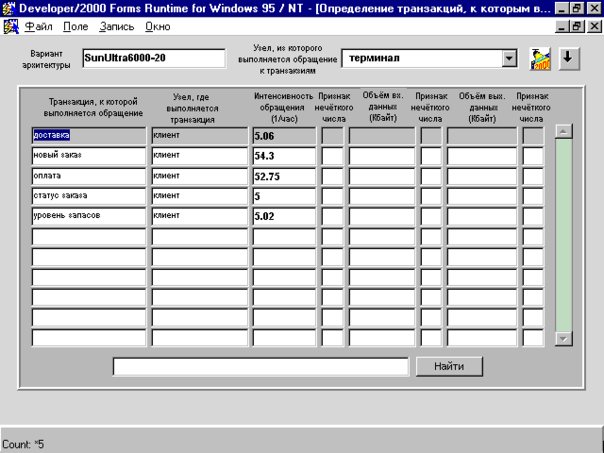

Рис. 10.2. Дополнительные свойства блока Транзакции, к которым выполняется обращение из узла.

Здесь конкретный узел (пользователь) может быть выбран из списка Узел, из которого выполняется обращение к транзакциям. Для каждой транзакции, к которой выполняется обращение из узла, можно определить следующие поля.

• Интенсивность обращений (1/час). Определяется число обращений пользователя (одной станции в узле) к транзакции в час. Рекомендуется указывать интенсивности к транзакциям, усреднённые за период, когда предполагается пиковая нагрузка на сеть. Поле не может быть пустым.

• Объём входных данных (Кбайт). Здесь проектировщик может указать дополнительный объём входных данных, передаваемых из узла, где работает пользователь, в узел, где запускается вызываемая транзакция. По умолчанию (пустое поле) дополнительный объём входных данных равен 0.

• Объём выходных данных (Кбайт). Здесь проектировщик может указать дополнительный объём выходных данных, передаваемых из узла, где была выполнена вызываемая транзакция, в узел, где работает пользователь. По умолчанию (пустое поле) дополнительный объём выходных данных равен 0.

Возврат к предыдущему окну осуществляется с помощью кнопки .

Чтобы определить интенсивность обращений к транзакциям, объём входных данных и объём выходных данных как нечёткие числа, щёлкните кнопку в окне (рис. 10.2). На экране появляется окно, представленное на рис. 10.3.

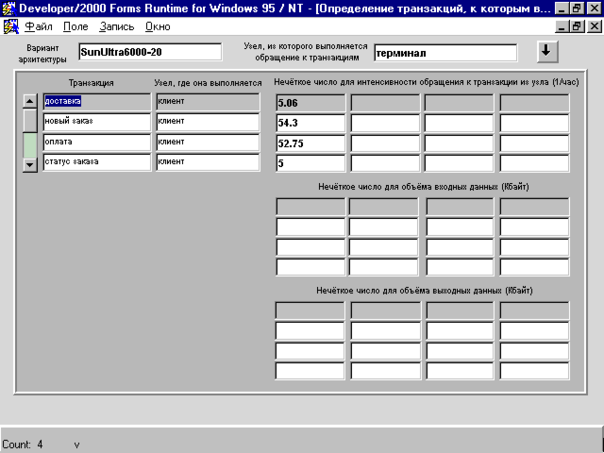

Рис. 10.3. Окно для определения интенсивности обращений к транзакциям, объёма входных данных и объёма выходных данных в виде нечётких чисел.

Для задания нечёткой интенсивности обращений к транзакциям необходимо в требуемых строках заполнить все четыре поля (R1, R2, R3, R4) мультистолбца Нечёткое число для интенсивности обращения к транзакции из узла. Для определения нечёткого объёма входных данных следует в требуемых строках заполнить все четыре поля мультистолбца Нечёткое число для объёма входных данных (Кбайт) (строки этого мультистолбца являются продолжением соответствующих строк столбцов, расположенных выше). Для задания нечёткого объёма выходных данных необходимо в требуемых строках заполнить все четыре поля мультистолбца Нечёткое число для объёма выходных данных (Кбайт) (строки этого мультистолбца являются продолжением соответствующих строк столбцов, расположенных выше).

Возврат к предыдущему окну осуществляется с помощью кнопки .

90
