05.Головная форма системы (1034729)

Описание схемы базы данных

Вызывает форму, с помощью которой можно

• выполнить описание реквизитов предметной области,

• сформировать таблицы из реквизитов,

• определить свойства таблиц и их атрибутов.

Описание запросов и транзакций

Загружает форму, с помощью которой можно

• перечислить запросы, которые будут использоваться в РСОД,

• выполнить описание запросов,

• перечислить транзакции и определить их состав (наборы запросов),

• определить свойства запросов и транзакций.

Описание архитектуры сети

Вызывает форму, с помощью которой можно

• перечислить узлы и сети будущей системы и определить топологию глобальной сети,

• для каждого узла и сети определить (назначить) характеристики из заранее подготовленных реестров,

• назначить свойства узлов и сетей.

Распределение транзакций и таблиц

Загружает форму, с помощью которой можно

• выполнить распределение ранее описанных таблиц базы данных и транзакций запросов по узлам РСОД,

• определить свойства этого распределения.

Обращения к транзакциям из узлов

Вызывает форму, с помощью которой можно

• определить, какие узлы обращаются к каким транзакциям,

• назначить свойства этих вызовов (интенсивности и др.).

Обращения к транзакциям из транзакций

Загружает форму, с помощью которой можно

• определить, какие транзакции вызывают какие транзакции,

• назначить свойства этих вызовов (число обращений и др.).

Описание конфигураций узлов

Вызывает форму, с помощью которой можно

• просмотреть реестр результатов тестов, проведённых по спецификациям международной организации Transactional Processing Performance Council (ТРС) для разных серверов и суперсерверов (более 20 фирм: Sun, Compaq, HP, Digital, IBM и т. д.), СУБД (Oracle, Informix, Sybase, MS SQL Server и т. д.), сетевых ОС (различных версий UNIX, Windows NT 4.0 и т. д.) и серверов приложений (Tuxedo, TopEnd и т. д.),

• при необходимости изменить или пополнить этот реестр.

Описание конфигураций сетей

Загружает форму, с помощью которой можно

• посмотреть реестр характеристик различных типов локальных, городских и глобальных сетей,

• при необходимости изменить или пополнить этот реестр.

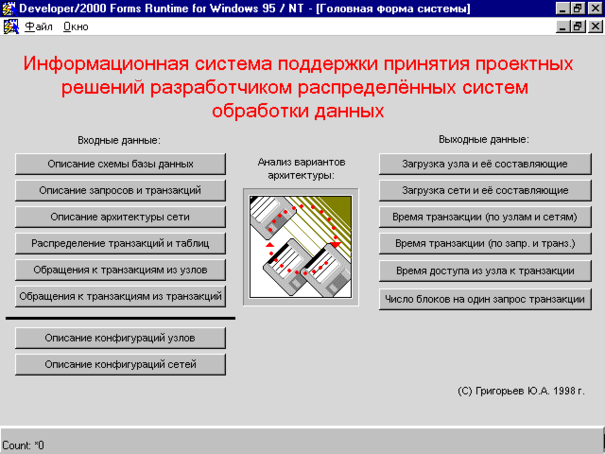

Рисунок в центре головной формы КИСП (рис. 5.1)

Вызывает форму, с помощью которой можно

• выполнить расчёты временных характеристик функционирования РСОД для различных вариантов архитектурных решений.

Загрузка узла и её составляющие

Вызывает форму, с помощью которой можно

• посмотреть загрузки узлов (дисков) для различных вариантов архитектуры,

• посмотреть "разложение" загрузок узлов по запросам,

• посмотреть "разложение" загрузок узлов по транзакциям.

Загрузка сети и её составляющие

Вызывает форму, с помощью которой можно

• посмотреть загрузки сетей (каналов) для различных вариантов архитектуры,

• посмотреть "разложение" загрузок сетей по запросам,

• посмотреть "разложение" загрузок сетей по транзакциям.

Время транзакции (по узлам и сетям)

Вызывает форму, с помощью которой можно

• посмотреть время выполнения транзакций для различных вариантов архитектуры,

• посмотреть "разложение" этого времени по узлам, которые были задействованы при выполнении транзакции,

• посмотреть "разложение" времени по сетям, которые были задействованы при выполнении транзакции.

Время транзакции (по запросам и транзакциям)

Вызывает форму, с помощью которой можно

• посмотреть время выполнения транзакций для различных вариантов архитектуры,

• посмотреть "разложение" этого времени по запросам, которые обрабатывались при выполнении транзакции (включая запросы транзакций, к которым обращалась данная),

• посмотреть "разложение" времени по транзакциям, к которым обращалась данная.

Время доступа из узла к транзакции

Вызывает форму, с помощью которой можно

• посмотреть время доступа узла к транзакции, то есть время выполнения вызываемой транзакции (с учётом её обращений к другим транзакциям) плюс время передачи входных и выходных данных между данным узлом и узлом, где выполнялась вызываемая транзакция.

Число блоков на один запрос транзакции

Вызывает форму, с помощью которой можно

• посмотреть число блоков, обработанных при выполнении запросов.
