Н азначение изделия

1. Назначение изделия

Автоматизированный программный комплекс "КОМПЛЕКС ИНСТРУМЕНТАЛЬНЫХ СРЕДСТВ АНАЛИЗА МОДЕЛЕЙ ДОСТУПА К БАЗАМ ДАННЫХ" (шифр «КСАМ») (в дальнейшем сокращённо КИСП - комплекс инструментальных средств проектирования) предназначен для проведения вычислительных экспериментов с целью анализа временных показателей распределённых систем обработки данных (РСОД), основу которых составляют распределённые базы данных и приложения (в частности РСОД может состоять из одного сервера СУБД).

КИСП включает взаимосвязанные подсистемы, обеспечивающие описание:

1. концептуальной (инфологической) схемы базы данных РСОД и наполнения базы данных (прогнозируемое число записей в таблицах и мощности атрибутов),

2. запросов (SQL-операторов) и транзакций РСОД, которые могут обращаться к другим транзакциям распределённой системы,

3. архитектуры РСОД (топологии и характеристик узлов и сетей из реестров результатов тестов TPC и параметров сетей),

4. распределения таблиц (с учетом тиражирования) и транзакций по узлам РСОД,

5. интенсивностей обращений рабочих станций к транзакциям.

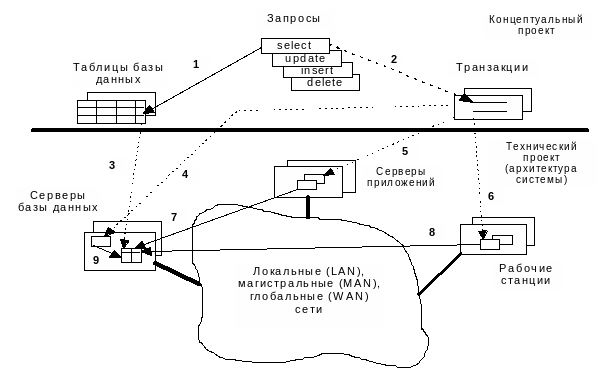

На рис. 1.1 представлена реализованная в КИСП схема организации связей между компонентами проектируемой распределённой системы.

Рис. 1.1. Схема организации связей между компонентами РСОД

Здесь сплошными стрелками показаны связи типа "обращение к", а пунктирные линии изображают связи типа "входят, размещаются в". Так запросы (операторы SQL) входят в состав транзакций (2), при выполнении которых операторы SQL обращаются к таблицам базы данных (1). Описания таблиц базы данных, запросов и транзакций образуют концептуальный проект (КП) РСОД. При проектировании стремятся, чтобы концептуальный проект не зависел от реализации, то есть от архитектуры будущей РСОД (комплекса технических средств, общесистемных пакетов и др.). После выбора КТС, ОС, СУБД выполняется распределение таблиц базы данных и транзакций по узлам распределённой системы (стрелки 3, 4, 5, 6). Таблицы хранятся на серверах базы данных, а транзакции могут размещаться на рабочих станциях, серверах приложений, серверах базы данных (хранимые процедуры). Стрелки 7, 8, 9 обозначают обращения транзакций к таблицам базы данных. Следует отметить, что серверы приложений могут отсутствовать или располагаться в тех же узлах, что и серверы базы данных.

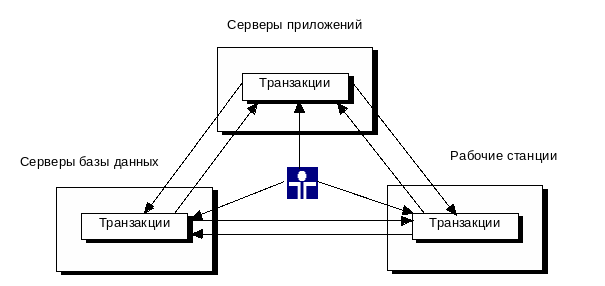

На рис. 1.2 представлена схема обращений к транзакциям распределённой системы. К транзакциям обращаются конечные пользователи РСОД (символ в центре рисунка). Транзакция может обращаться к другим транзакциям (на рисунке это стрелки, связывающие транзакции). В КИСП запрещается описание рекурсивных вызовов транзакций, то есть запрещены петли типа ( транзакция_k в узле_i)  .... (транзакция_k в узле_i).

Рис. 1.2. Схема обращений к транзакциям распределённой системы

В рамках КИСП созданы реестры с описанием параметров различных типов сетей, а также с результатами тестов, проведённых по спецификациям международной организации Transactional Processing Performance Council (ТРС) для разных серверов и суперсерверов (более 20 фирм: Sun, Compaq, HP, Digital, IBM и т. д.), СУБД (Oracle, Informix, Sybase, MS SQL Server и т. д.), сетевых ОС (различных версий UNIX, Windows NT 4.0 и т. д.) и серверов приложений (Tuxedo, TopEnd и т. д.). Реестры постоянно пополняются.

На основе описания параметров РСОД комплекс анализирует характеристики производительности и выявляет "узкие места" распределённой системы. КИСП рассчитывает для каждого варианта архитектуры следующие показатели:

1. загрузки узлов (серверов и клиентов) и сетей и их "разложение" по запросам и транзакциям,

2. время выполнения транзакций и его "разложение" по узлам, сетям, запросам и вызываемым транзакциям,

3. время доступа из узлов к транзакциям, учитывающее время передачи входных и выходных данных от рабочих станций,

4. число блоков, обрабатываемых при выполнении запросов SQL.

Важно подчеркнуть, что проектирование распределённых систем обработки данных, как правило, выполняется в условиях большой неопределённости исходных данных. Поэтому описание параметров РСОД и расчёты характеристик могут выполняться с использованием нечётких чисел.

6
