Текст из файла (страница 2)

Тип: Тестирование

Тематика: Преобразование чисел из одной системы счисления в другую.

Двоичная арифметика целых положительных чисел.

Двоичные коды.

Прикрепленные файлы: Тестирование выч.тех..doc

1.2. Вычислительная техника

Тип: Контрольная работа

Тематика: Системы счисления,перевод чисел из одной системы счисления в другую,представления дробных чисел в различных системах отсчета ,представления чисел со знаком в различных системах счисления и т.д.

Прикрепленные файлы: Вопросы,выч.техника.doc

1.3. Компьютерная графика

Тип: Тестирование

Тематика:

Прикрепленные файлы: Комп.графика.doc

1. Промежуточная аттестация

1. Зачет с оценкой (7 семестр)

Прикрепленные файлы: Вопросы к экзамену ВТ и КГ.doc

1. УЧЕБНО-МЕТОДИЧЕСКОЕ И ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ

а)основная литература:

1. Гивоне Д., Россер Р. Микропроцессоры и микрокомпьютеры. Вводный курс. М.., «Мир», 1983 г.

2. Гилмор Ч. Введение в микропроцессорную технику. М., «Мир», 1984 г.

3. П. Хоровиц, У.Хилл. Искусство схемотехники (1-3 том). Изд. 4-е. М., «Мир», 1993 г.

4. Электронные версии конспектов лекций Потехина Г.В. по курсу «Вычислительная техника».

5. Электронные версии методических указаний Потехина Г.В. для проведения лабораторных работ по курсу «Вычислительная техника».

6. Том Трембли Официальный учебный курс «Autodesk Inventor 2012 и Autodesk Inventor LT 2012», издательство «ДМК Пресс» 2012г

б)дополнительная литература:

1. Компьютеры. Справочное руководство. В трех томах. Под ред. Г. Хелмса. М., «Мир», 1986 г.

2. Анурьев В.И. «Справочник конструктора-машиностроителя», издательство «Машиностроение» 2001г.

3. У. Вудсон, Д. Коновер «Справочник по инженерной психологии для инженеров и художников-конструкторов», издательство «МИР» 1968г

в)программное обеспечение, Интернет-ресурсы, электронные библиотечные системы:

1. Программа тестирования знаний учащихся «Экзаменатор 4.0

2. Программное обеспечение для моделирования и анализа электрических и логических схем «Electronics Workbench 5.12».

1. МАТЕРИАЛЬНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ

1. Компьютерный класс с ПК для проведения лабораторных работ.

2. Поточная аудитория с информационным проектором TDP-S8.

3. Комплекты электронных тестов для программы «Экзаменатор 4.0».

Приложение 1
к рабочей программе дисциплины
«Вычислительная техника и компьютерная графика »

Аннотация рабочей программы

Дисциплина Вычислительная техника и компьютерная графика является частью Математического и естественно-научный цикл дисциплин подготовки студентов по направлению подготовки Экология и природопользование. Дисциплина реализуется на 6 факультете «Московского авиационного института (национального исследовательского университета)» кафедрой (кафедрами) 610.

Дисциплина нацелена на формирование следующих компетенций: ОК-13 ,ПКП.6.

Содержание дисциплины охватывает круг вопросов, связанных с: арифметическими и логическими основами построения вычислительной техники, составом и структурой основных электронных компонентов цифровых систем, основами построения и компьютерного моделирования процессов функционирования типовых логических узлов цифровой техники

Преподавание дисциплины предусматривает следующие формы организации учебного процесса: Практическое занятие, Лабораторная работа.

Программой дисциплины предусмотрены следующие виды контроля: рубежный контроль в форме Тестирование ,Контрольная работа ,Тестирование и промежуточная аттестация в форме Зачет с оценкой (7 семестр).

Общая трудоемкость освоения дисциплины составляет 3 зачетных единиц, 108 часов. Программой дисциплины предусмотрены лекционные (0 часов), практические (18 часов), лабораторные (32 часов) занятия и (58 часов) самостоятельной работы студента.

Приложение 2
к рабочей программе дисциплины
«Вычислительная техника и компьютерная графика »

Cодержание учебных занятий

1. Лекции

1. Практические занятия

1.1.1. Преобразование чисел из одной системы счисления в другую (АЗ: 2, СРС: 2)

Форма организации: Практическое занятие

1.1.2. Двоичная арифметика целых положительных чисел (АЗ: 2, СРС: 2)

Форма организации: Практическое занятие

1.1.3. Двоичные коды (АЗ: 2, СРС: 2)

Форма организации: Практическое занятие

1.1.4. Сложение и вычитание чисел со знаками (АЗ: 2, СРС: 1)

Форма организации: Практическое занятие

1.2.1. Понятия плоской и трехмерной графики (АЗ: 2, СРС: 3)

Форма организации: Практическое занятие

1.2.2. Графические программные продукты, предназначенные для моделирования машиностроительных изделий (АЗ: 2, СРС: 3)

Форма организации: Практическое занятие

1.2.3. Понятие параметризации графических профилей (АЗ: 2, СРС: 3)

Форма организации: Практическое занятие

1.2.4. Понятие параметризации графических моделей (АЗ: 2, СРС: 3)

Форма организации: Практическое занятие

1.2.5. Работа со сборками деталей (АЗ: 2, СРС: 3)

Форма организации: Практическое занятие

1. Лабораторные работы

1.1.1. Двоично-десятичная система представления чисел (АЗ: 4, СРС: 2)

Форма организации: Лабораторная работа

1.1.2. Построение простейших логических схем в программе Electronics Workbench (АЗ: 4, СРС: 2)

Форма организации: Лабораторная работа

1.1.3. Доказательство основных тождеств булевой алгебры (АЗ: 4, СРС: 2)

Форма организации: Лабораторная работа

1.1.4. Проектирование дешифраторов и шифраторов (АЗ: 4, СРС: 2)

Форма организации: Лабораторная работа

1.2.1. Создание массивов конструктивных элементов (АЗ: 4, СРС: 4)

Форма организации: Лабораторная работа

1.2.2. Создание модели с помощью эскиза (АЗ: 4, СРС: 4)

Форма организации: Лабораторная работа

1.2.3. Использование поверхностей для создания модели (АЗ: 4, СРС: 4)

Форма организации: Лабораторная работа

1.2.4. Создание листовой детали в контексте сборки (АЗ: 4, СРС: 5)

Форма организации: Лабораторная работа

1. Типовые задания

1.2.1. Возможности использования компьютерной графики(СРС: 11)

Тип: Реферат

Приложение 3
к рабочей программе дисциплины
«Вычислительная техника и компьютерная графика »

Прикрепленные файлы

Комп.графика.doc

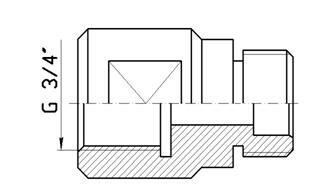

Какая резьба должна быть нарезана на детали?

трубная дюймовая

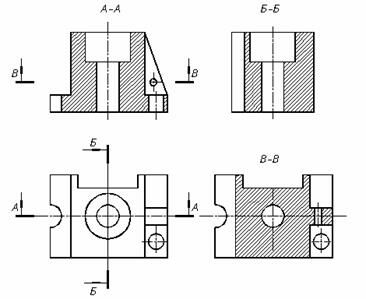

Какой разрез является горизонтальным?

В-В

Прямая линия, параллельная фронтальной плоскости проекций, называется:
фронталью

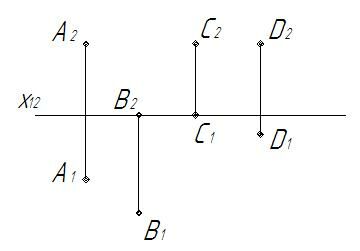

Точками А, С и D можно задать …

горизонтальную плоскость уровня

На каком из чертежей правильно изображены осевые линии?

рисунок 3

Графика с представлением изображения в виде совокупностей точек называется:
растровой

Сетку из горизонтальных и вертикальных столбцов, которую на экране образуют пиксели, называют:
растром

Вид слева на чертеже располагается ...
справа от главного вида

При ... проецировании все проецирующие лучи проходят через фиксированную точку.
центральном

Изображение, получаемое при мысленном рассечении предмета одной или несколькими плоскостями, при котором изображается только то, что получается непосредственно в секущей плоскости, называется...
сечением

В зависимости от расположения на чертеже сечения делятся на вынесенные и …
наложенные

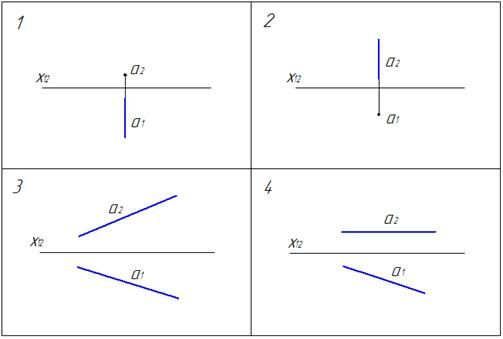

Горизонтальная прямая уровня изображена на чертеже …

4

Пиксель на экране цветного дисплея представляет собой:
совокупность трех зерен люминофора

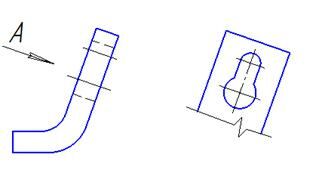

Над изображением, полученным по направлению стрелки А, нужно сделать надпись ...

А

Примитив, бесконечный в одну сторону и начинающийся в некоторой точке:
луч

На каком рисунке правильно изображена резьба?

Д

Разрез двумя и более секущими плоскостями называется ...
сложным

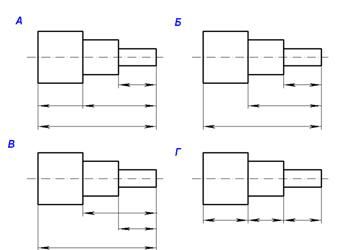

На каком чертеже правильно проставлены линейные размеры?

Б

К какому разделу относится команда Штриховка?
рисование

Сканер - устройство для ... графической информации:
ввода

Плоскость, параллельная горизонтальной плоскости проекций, называется:
горизонтальной плоскостью уровня

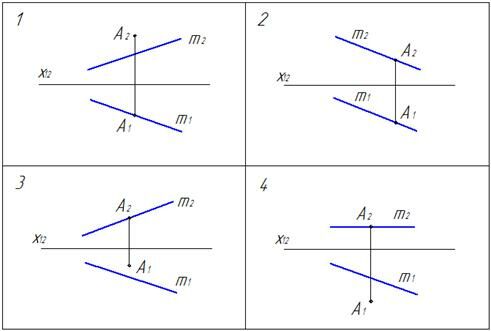

Точка А располагается над прямой m на чертеже:

1

При построении параллельных линий можно использовать команду:
подобие

При выполнении разреза секущая плоскость обозначается ...
разомкнутой утолщенной линией

Виды, получаемые на плоскостях проекций, не параллельных ни одной из основных плоскостей проекций, называются...
дополнительными

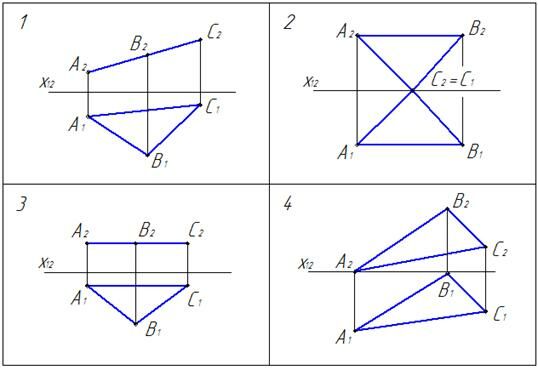

На ...чертеже ∆АВС изображен в натуральную величину:

3

Горизонтально проецирующая плоскость задана на чертеже:

1

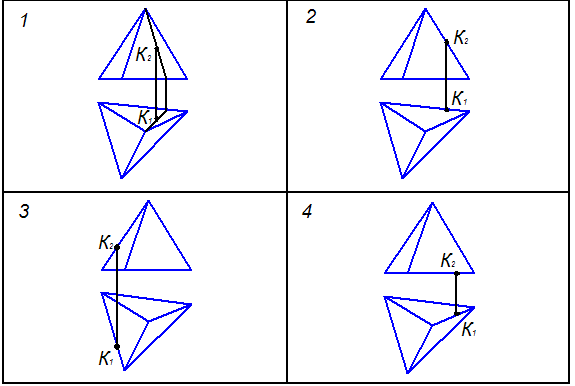

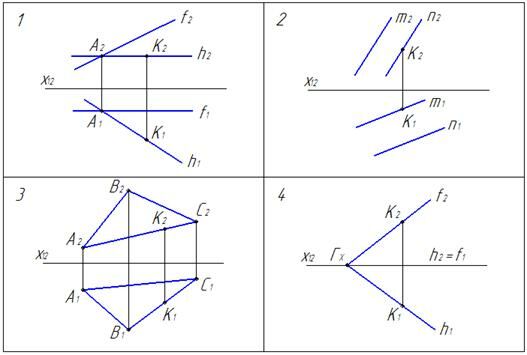

На ... чертеже точка К принадлежит плоскости:

1

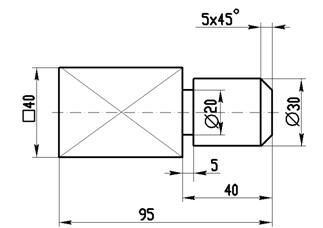

Что обозначает знак "квадрат" перед размерным числом?

квадратное сечение в плоскости перпендикулярной оси

Для вывода графической информации в персональном компьютере используется:
экран дисплея

На каком рисунке правильно изображено резьбовое соединение?

Д

К какому разделу относится команда ARC?
рисование

При ... виде проецирования проецирующие лучи параллельны между собой и перпендикулярны плоскости проекций.
ортогональном

На ... чертеже точка А принадлежит поверхности пирамиды:

1

Прямоугольник нельзя задать:
по одной точке

Принимая вид по стрелке А за главный, укажите изображение, соответствующее виду сверху:



Определите расположение прямой а относительно поверхности пирамиды:

пересекает

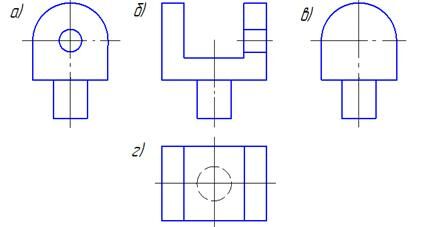

Виды а) и г) называются ...

справа и сверху

Изображение, получаемое при мысленном рассечении предмета одной или несколькими плоскостями, при котором изображается то, что находится в секущей плоскости и за ней, называется...
разрезом

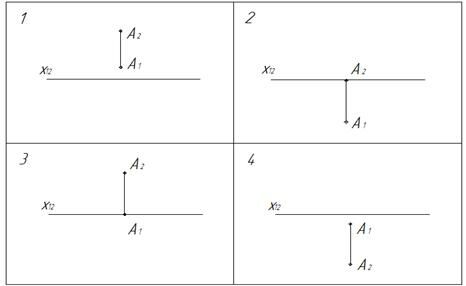

Точка А принадлежит плоскости П₂ на чертеже …

3

Какой параметр НЕ является параметром расстановки размеров на чертеже?
замкнутый

Плоскость задана на чертеже ...

3

Над изображением, полученным по направлению стрелки А, нужно сделать надпись ...



Каковы размеры штрихов разомкнутой линии (линии сечений)?

от 8 до 20 мм

Наименьшим элементом изображения на графическом экране монитора является:
пиксель

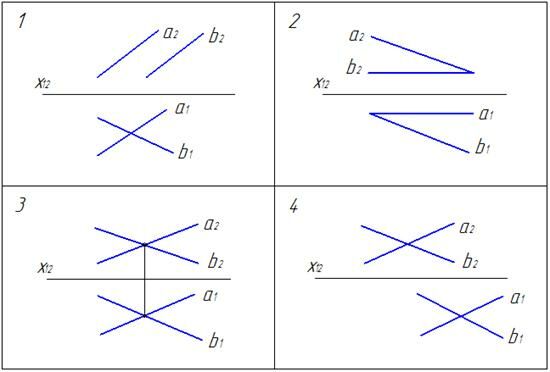

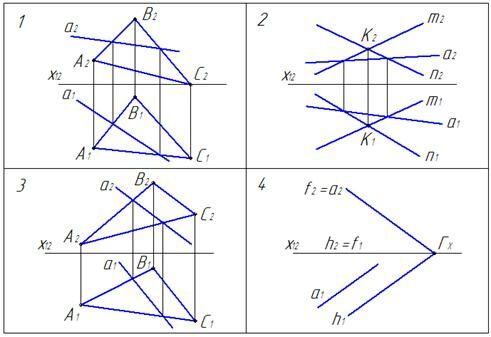

На ... чертеже прямая а принадлежит плоскости:

3

В методе замены плоскостей проекций новая плоскость проекций вводится...
перпендикулярно оставшейся без изменения плоскости проекций

Точечный элемент экрана дисплея называется:
пикселем

Какое изображение масштабируется без потери качества?
векторное

На комплексном чертеже прямые линии обозначаются...
строчными буквами латинского алфавита

На ... чертеже сечением цилиндра плоскостью является эллипс:

2

Для хранения 256-цветного изображения на 1 пиксель требуется … памяти:
1 байт

Разрез одной секущей плоскостью называется ...
простым

Графика с представлением изображения в виде последовательности точек со своими координатами, соединенных между собой кривыми, которые описываются математическими уравнениями, называется:
векторной

Поверхность, образованная непрерывным перемещением прямой линии в пространстве, проходящей через фиксированную точку и пересекающую ломаную линию, называется...
пирамидальной

Элемент 3 изображенной детали называется ....

буртик

Существует ... основных видов изображения:
6

Чертеж детали, выполненный от руки в глазомерном масштабе, называется …
эскизом

В сечении сферы плоскостью получается ...
окружность

К позиционным относятся задачи ...
на взаимное расположение геометрических элементов

Каково назначение сплошной волнистой линии 3 на чертеже?

линия обрыва

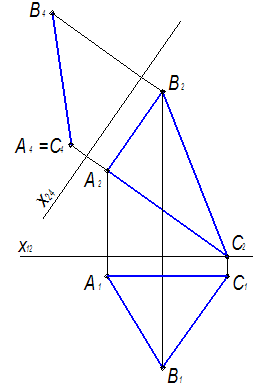

На чертеже плоскость проекций ... была заменена на новую для того, чтобы плоскость общего положения стала проецирующей:

П₁

Что такое полилиния?
сложный примитив, состоящий из одного или нескольких связанных между собой прямолинейных и дуговых сегментов

Назначение кнопки Орто?
включает или выключает режим ортогональности

Для чего используется команда Сплайн?
для вычерчивания гладких линий, которые проходят через заданные точки

Над изображением, полученным по направлению стрелки А, нужно сделать надпись …

А

Что не является достоинством растровой графики?
большой объем памяти изображений

Определите расположение прямой а относительно плоскости:

пересекает

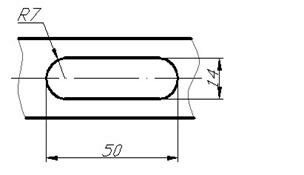

Требуется вычертить шпоночный паз, при этом использовать только одну команду.

Укажите команду и последовательность ввода опций:
полилиния/дуга/линия/дуга

Чтобы придать линии нужную толщину, необходимо включить:
вес линии

Установки для нанесения размеров на чертежах находятся:
в размерных стилях

Чертеж, на котором ни одна из проекций не даст истинной длины отрезка АВ:
