Рис. 7.36 Возможности применения одной программы для проведения черновой и

чистовой обработки контура детали:

а – использованием разных диаметров фрез;

б – смещением исходной точки программы Ps.

а) б)

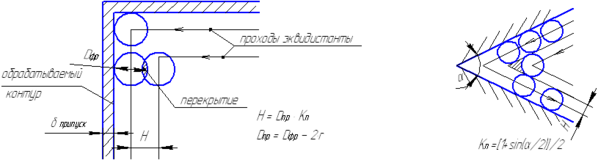

Рис.7.37 К расчету расстояния Н между проходами траекторий

а) для траекторий типа «строка»

б) для траекторий типа «спираль», «ленточная спираль».

Рис.7.38 К расчету выхода инструмента за границу обрабатываемого контура L при использовании траекторий типа «строка» и «ленточная спираль».

7.2.4. Разработка расчетно-технологической карты. РТК изготовления детали на станке с ЧПУ.

Расчетно-технологическая карта (РТК)- содержит все технологические решения, принятые на этапах технологической проработки, и представляет собой законченный проект обработки детали на станке с ЧПУ в виде графического изображения траектории движения инструмента со всеми необходимыми пояснениями и размерами. Используются следующие обозначения при оформлении РТК: таблица 7.4 По данным РТК рассчитываются УП обработки детали.

Оформление РТК производится в следующей последовательности:

1. деталь вычерчивают, и назначается система координат детали W;

2. производится увязка размеров детали в данной системе координат W;

3. выбирается исходная точка программы Ps;

4. намечается расположение прижимов и зон крепления в соответствии с
   рекомендациями по выбору оснастки;

5. выбирается последовательность обработки элементов детали, параметры
   режущего инструмента и заносятся в таблицу РТК;

6. наносятся траектории движения инструментов (построение эквидистанты), при этом
   началом и концом траектории является исходная точка программы Ps;

7. на траектории движения отмечают (цифрами или буквами) опорные точки
   траектории и ставятся стрелки направления движения инструмента;

8. Указываются опорные точки, где происходит останов инструмента (для смены инструмента, переключения числа оборотов шпинделя, перезажима детали) с указанием продолжительности в секундах;

9. Проставляются рассчитанные режимы резания в таблицу РТК;

10. Дополнительные данные наносятся буквами или цифрами.

Обозначения, используемые при оформлении РТК Табл. 7.4

РТК обработки на станке с ЧПУ детали «рычаг» показана на рис.7.51.

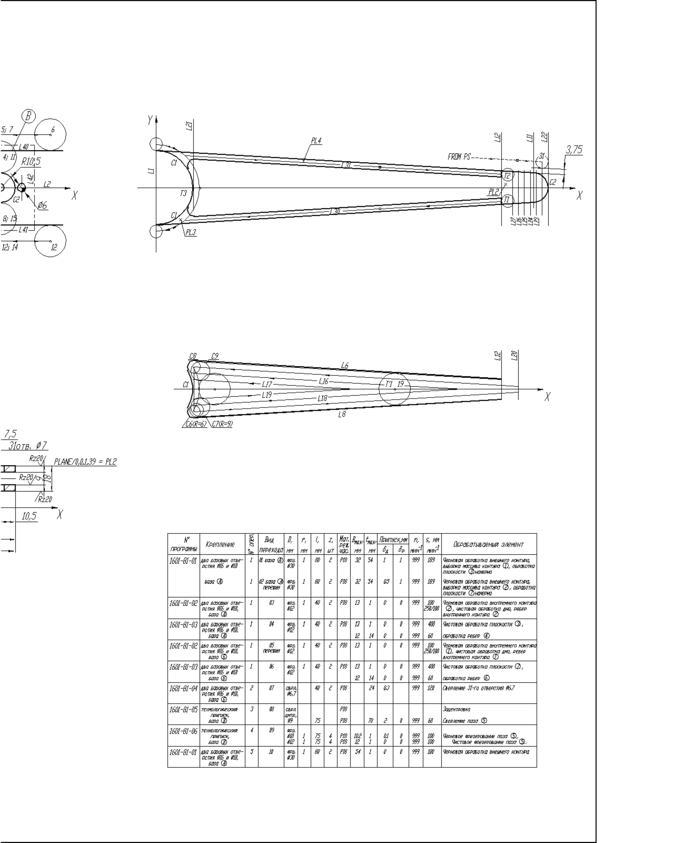

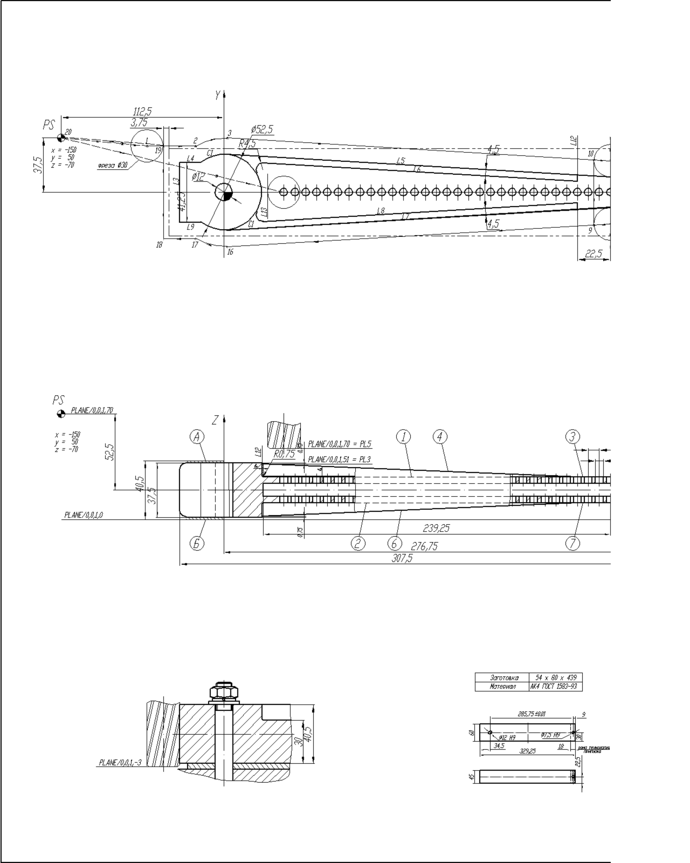

Рис.7.39. Расчетно-технологическая

карта обработки детали «рычаг».

114
