Устройство, обеспечивающее зарядку питательного резервуара ПР из тормозной магистрали при транспортировании электровоза в недействующем состоянии.

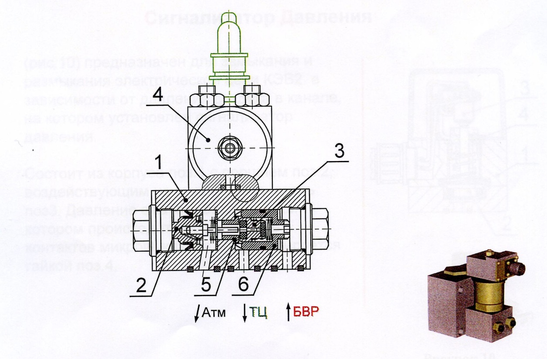

Рисунок 1.14 – Электроблокировочный клапан

Пневматической схемой предусмотрена пересылка электровоза в недействующем состоянии, для этого необходимо открыть кран КрРШ4, после чего воздух из тормозной магистрали через КрРШ4, обратный клапан КО1, обратный клапан КО2 будет поступать в питательный резервуар до зарядного давления тормозной магистрали, обеспечивая работу тормозов электровоза. Выключаются устройства блокировки автотормозов. Наполнение тормозных цилиндров будет происходить по командам БВР.

Для уменьшения объема тормозной магистрали поезда (исключения наполнения главных резервуаров из тормозной магистрали) перекрывается кран КН8 отключающий питательную магистраль от главных резервуаров.

Стабилизирующий резервуар ТР.

Стабилизирующий резервуар ТР предназначен для увеличения объема возбудительной камеры реле давления, а значит для получения более устойчивого сигнала на наполнение тормозных цилиндров в режиме торможения.

Устройство, обеспечивающее замещение электрического тормоза пневматическим.

Для замещения электрического торможения пневматическим при срыве электрического в блоке БТО установлен электропневматический вентиль ЭПВН, который при срыве электрического торможения автоматически пропускает воздух из питательного резервуара ПР через открытый кран КрРШ3 редуктор Р3 (см. рисунок 1.13, поз. 3), отрегулированный на давление 0,15-0,18 МПа., открытый электропневматический вентиль ЭПВН, переключательный клапан ПК3 поступает в возбудительные камеры реле давлений, а следовательно и в тормозные цилиндры. При снятии питания с ЭПВН происходит выпуск воздуха через его атмосферное отверстие от ПК3.

Переключательные клапаны (см. рисунок 1.15).

Переключательные клапаны служат для автоматического переключения подачи сжатого воздуха в пневматической схеме. Клапан состоит из корпуса (поз.1), крышки и поршневого клапана (поз.2) с уплотнительными прокладками. Клапан движется в цилиндрической части крышки. При поступлении воздуха в один из главных отростков клапан переместится в противоположную от него сторону и посадкой на торцевой выступ закроет второй отросток, открывая путь воздуха в трубопровод.

Рисунок 1.15 – Переключательные клапаны

- Переключательный клапан ПК1 предназначен для автоматического переключения подачи воздуха между воздухораспределителем и устройством, обеспечивающим торможение при саморасцепе секций к реле давления.

- Переключательный клапан ПК2 предназначен для для автоматического переключения подачи воздуха между воздухораспределителем, устройством, обеспечивающим торможение при саморасцепе секций и магистралью вспомогательного тормоза локомотива.

- Переключательный клапан ПК3 своим переключением обеспечивает наполнение воздухом через ЭПВН возбудительной камеры реле давления при замещении электрического торможения пневматическим.

Обратный клапан (см. рисунок 1.16) состоит из корпуса (поз.1) с подпружиненным клапаном (поз.2). Обратные клапаны предназначены для пропуска воздуха в одном направлении и устанавливаются на канале наполняющем питательный резервуар КО2 и между тормозной и питательной магистралью КО1.

- КО1-обеспечивает зарядку и поддержание давления в питательном резервуаре из тормозной магистрали при пересылке в недействующем состоянии.

- КО2- обеспечивает зарядку и поддержание давления в питательном резервуаре из питательной магистрали электровоза.

Рисунок 1.16 – Обратные клапаны

КО1 отключает ПР при снижении давления в тормозной магистрали ниже давления в резервуаре, а КО2 при снижении давления в питательной магистрали ниже давления ПР.

Разобщительные краны.

Вертикальное расположение ручек кранов на панелях – кран открыт, горизонтальное – кран закрыт.

КрРШ1 – при перекрытии отключает тормозную камеру реле давления первой тележки от ПР и питательной магистрали.

КрРШ2 – при перекрытии отключает тормозную камеру реле давления второй тележки от ПР и питательной магистрали.

КрРШ3 – при перекрытии отключает устройство, обеспечивающее замещение электрического тормоза пневматическим от питательной магистрали.

КрРШ4 – нормальное положение – закрытое. При открытии сообщает тормозную магистраль с ПР, т.е. обеспечивает работу автоматического тормоза при пересылке электровоза в недействующее состоянии.

КрРШ5 – при перекрытии отключает реле давления первой тележки от БВР, импульсной магистрали, устройства, обеспечивающего торможение при саморасцепе секций и устройства, обеспечивающего замещение электрического тормоза пневматическим.

КрРШ6 – при перекрытии отключает реле давления второй тележки от БВР, импульсной магистрали, устройства, обеспечивающего торможение при саморасцепе секций и устройства, обеспечивающего замещение электрического тормоза пневматическим.

КрРШ7 – с атмосферным отверстием, обеспечивает работу устройства, обеспечивающего торможение при саморасцепе секций.

КрРФ – разобщительный кран от тормозной магистрали с фильтром к БВР, обеспечивает зарядку тормозной магистрали и запасного резервуара электровоза.

Кран машиниста с дистанционным управлением 130.

Кран машиниста предназначен для управления пневматическими и электропневматическими тормозами грузовых и пассажирских поездов и одиночных локомотивов (с двумя кабинами управления).

Контроллер крана машиниста, выключатель цепей управления, клапан аварийного экстренного торможения установлены в кабине управления, а блок электропневматических приборов в поперечном коридоре.

После включения ВЦУ включается устройство блокировки тормозов, и кран машиниста подготовлен к работе.

Блок электропневматических приборов

Блок электропневматических приборов (БЭПП) представляет собой кронштейн-плиту с размещенными на нем функциональными узлами и состоит из реле давления, редуктора, стабилизатора, устройства блокировки тормозов, питательного клапана, срывного клапана, крана переключения режимов и 9 электропневматических вентилей (В1 - В9).

Функциональные части блока электропневматических приборов.

Устройство блокировки тормозов (см. рисунок 1.17).

1 – корпус; 2,3,4 – клапаны; 5 – выключатель; 6 - поршень распределительный; 7 – пружина; 8 – пружина; 9 – крышка; 10 – заглушка

Рисунок 1.17 – Устройство блокировки тормозов

Устройство блокировки тормозов УБТ (8) с расположенными в корпусе клапанами осуществляет связь между питательной магистралью ПМ и редуктором Ред (средний клапан), реле давления РД и тормозной магистралью ТМ (левый клапан, оборудован микровыключателем), а также исполнительной части крана машиниста вспомогательного тормоза БВТ с импульсной магистралью ИМ (правый клапан). Блокировка тормозов исключает возможность управления автотормозами и прямодействующим тормозом локомотива из недействующей кабины.

Блокировка тормозов включается от пневматического привода с распределительным поршнем, который управляется сжатым воздухом поступающим от электропневматических вентилей В1(10) и В2 (9). Вентиля включаются в зависимости от положения ключа ВЦУ.

В первом положении ВЦУ (включение блокировки) под напряжением находится вентиль В1, вентиль В2 без напряжения. При этом воздух из питательной магистрали через В1 поступает во включающую камеру привода блокировки, В2 сообщает выключающую камеру с атмосферой. Блокировка включается.

Во втором положении ВЦУ (выключение блокировки) под напряжением находится вентиль В2, вентиль В1 без напряжения. При этом воздух из питательной магистрали через В2 поступает в выключающую камеру привода блокировки, В1 сообщает включающую камеру с атмосферой. Блокировка выключается.

В третьем положении ВЦУ (смена кабин) оба вентиля без напряжения обе камеры привода через вентиля сообщаются с атмосферой, блокировка остается в выключенном положении.

Состояние импульсной и тормозной магистралей контролируется датчиками состояния СД1,2, которые обеспечивают подачу напряжения на вентиля В1,2,9.

Редуктор (см. рисунок 1.18) – предназначен для поддержания заданного зарядного давления в уравнительном резервуаре. Величина давления регулируется изменением усилия пружины. Подведен трубопровод питательной магистрали через устройство блокировки тормозов и выведен трубопровод через электропневматичесий вентиль В4 и переключательный кран к управляющей камере реле давления, уравнительному резервуару (УР), стабилизатору и к манометру МН3.

1 – корпус; 2 – клапан; 3 – мембрана; 4 – упорка; 5 – пружина

Рисунок 1.18 – Редуктор

Стабилизатор (см. рисунок 1.19) - предназначен для ликвидации постоянным темпом сверхзарядного давления в уравнительном резервуаре. А следовательно и в тормозной магистрали.

1 – корпус; 2 – клапан; 3 – мембрана; 4 – пружина; 5 – упорка

Рисунок 1.19 – Стабилизатор

Реле давления (см. рисунок 1.20) – сравнивает давления тормозной магистрали и уравнительного резервуара и служит для сравнения давления в уравнительном резервуаре и тормозной магистрали, обеспечивая открытием своего клапана поступление воздуха из питательной магистрали в тормозную магистраль до выравнивания давления в УР и ТМ. При снижении давления в УР ниже давления ТМ разобщает питательную и тормозную магистрали и обеспечивает разрядку тормозной магистрали темпом служебного торможения на заданную величину.

Реле давления БЭПП отлично от реле повторителя давления БТО.

Срывной клапан (см. рсунок 1.21) – служит для быстрой разрядки тормозной магистрали в положении экстренного торможения. Соединен с вентилем экстренного торможения, через реле давления подведен трубопровод уравнительного резервуара и трубопровод тормозной магистрали. В корпусе клапана размещен подпружиненный поршень, полости над и под поршнем соединены дроссельным отверстием диаметром 0,8мм, в штоке поршня имеются отверстия, размещенные между манжетами в крышке клапана. Эти отверстия соединяют возбудительную камеру реле давления с атмосферой.

1 – корпус; 2 – крышка; 3 – клапан; 4 – клапан; 5 – диафрагма; 6 – клапан; 7 – пружина; 8 – заглушка

Рисунок 1.20 – Реле давления БЭПП

1 – корпус; 2 – поршень; 3 – дроссель; 4 – дроссельное отверстие;

5 – манжета; 6 – манжета; 7 – крышка; 8 – ЭПВ

Рисунок 1.21 – Срывной клапан
