2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1 Расчет каркаса здания.
Расчет каркаса здания выше обреза фундамента произведен в программном комплексе Лира САПР 2013 R4. Расчет ростверка на свайном основании и армирование ростверка произведен в программном комплексе ФОК-2012.
Цель расчета – оценка работы пространственной модели здания по несущей способности, перемещениям, прогибам, трещинно-стойкости и потери устойчивости.
Конструктивный тип здания – с несущими стенами.
Конструктивная схема здания – с продольными и поперечными несущими стенами, на которые опираются плиты перекрытия. Наружные стены выполняют одновременно функции несущих и ограждающих конструкций.
Устойчивость и геометрическая неизменяемость здания обеспечивается работой пространственной схемы здания:
-
вертикальные нагрузки воспринимают несущие стены;
-
горизонтальные нагрузки воспринимает пространственная схема здания в целом. Ветровая нагрузка воздействует непосредственно на продольную стену; продольная стена передает давление ветра на перекрытие; перекрытие в свою очередь – на поперечные стены, а поперечные стены – на фундамент и далее на грунты основания. Таким образом, основными элементами, воспринимающими давление ветра, являются перекрытие, работающее на изгиб как горизонтальная балка большой жесткости (горизонтальная диафрагма жесткости), и поперечные стены (вертикальные диафрагмы жесткости).
В расчетной схеме фундамент смоделирован как свайный с учетом податливости свай как отношение несущей способности сваи по грунту и осадки сваи соответственно.
2.1.1 Исходные данные для расчета представлены в таблице 2.1.
Таблица 2.1 – Исходные данные
| Наименование характеристики | Характеристика | Нормативный документ |
| 1. Место строительства | г. Уссурийск | по заданию |
| 2. Климатический район территории для строительства | IВ | [33] |
| 3. Температура наружного воздуха наиболее холодной пятидневки | -23°С | [33] |
| 4. Снеговой район; расчетное значение веса снегового покрова (кПа) | II 1,2 | [30] |
| 5. Ветровой район; нормативное значение ветрового давления (кПа) | IV 0,48 | [30] |
| 6. Класс ответственности здания | II (нормальный) | [34] |
| 7. Сейсмичность площадки строительства (баллы) | 6 | [35] |
2.1.2 Расчетная модель здания, состоящая из монолитных железобетонных элементов, собрана в программе Лира-Визор по архитектурным планам, разрезам и фасадам. Расчет производился в пространственной задаче с пятым признаком схемы (шесть степеней свободы в узле по X, Y, Z, Ux, Uy, Uz). Пространственная расчетная модель здания представлена на рисунке 2.1(а,б).

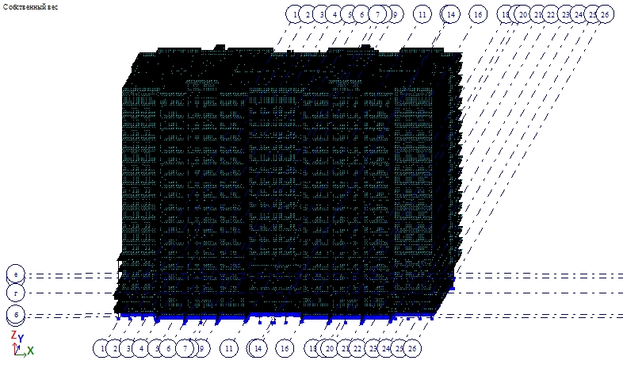

Рисунок 2.1а – Вид системы конечных элементов со стороны
компоновочных осей 1-4

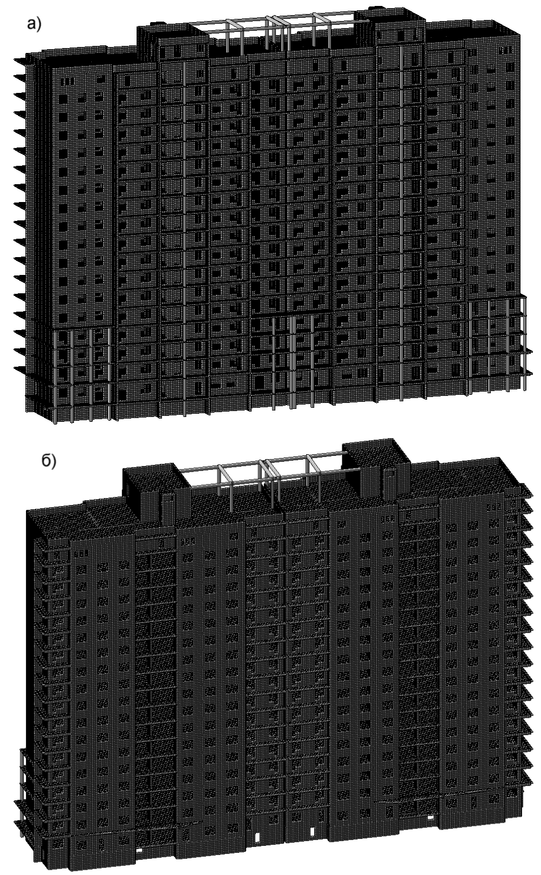

Рисунок 2.1б – Расчетная модель здания в 3D
а – фасад здания в компоновочных осях 1–4; б – фасад здания в компоновочных осях 4-1
2.1.3 Сбор нагрузок на элементы здания произведен согласно [30, табл.7.1, 8.3] с учетом удельных весов материалов. Постоянные и временные нагрузки, приложенные на элементы здания, отображены в таблицах 2.2, 2.3.
Таблица 2.2 – Нагрузки равномерно распределенные по площади
| Наименование нагрузки | Нормативное значение нагрузки, gн, т/м2 | Коэффициент надежности по нагрузке, ɣf | Расчетное значение нагрузки, gр, т/м2 |
| Полы | |||
| Санузлы: - рубероид РПП 300 - 3 слоя - цементно-песчаная стяжка – 20 мм - плитка кафельная – 10 мм | 0,03 0,036 0,018 | 1,2 1,3 1,3 | 0,036 0,047 0,023 |
| Итого | 0,084 | 0,11 | |
| Жилая комната: - пароизоляционная и звукоизоляционная пленки - выравнивающая цементно-песчаная стяжка – 20 мм - линолеум – 6 мм | 0,001 0,036 0,009 | 1,2 1,3 1,2 | 0,0012 0,047 0,011 |
| Итого | 0,046 | 0,06 | |
| Технический этаж: - выравнивающая цементно-песчаная стяжка – 20 мм - утеплитель (мин. плиты ρ0 = 180 кг/м3) – 200 мм - рубероид РПП 300 - 2 слоя - защитная цементно-песчаная стяжка армированная сеткой 3Вр-I (шаг 150х150 мм) – 40 мм | 0,036 0,035 0,02 0,072 | 1,3 1,3 1,2 1,3 | 0,047 0,045 0,024 0,094 |
| Итого | 0,163 | 0,21 | |
| Состав покрытия кровли: - выравнивающая цементно-песчаная стяжка – 20 мм - утеплитель (мин. плиты ρ0 = 180 кг/м3) – 200 мм - керамзитовый гравий по уклону (ρ0 = 600 кг/м3)– 40 … 160 мм - защитная цементно-песчаная стяжка армированная сеткой 3Вр-I (шаг 150х150 мм) – 40 мм - рубероид РПП 300 - 3 слоя | 0,036 0,35 0,096 0,072 0,03 | 1,3 1,3 1,3 1,3 1,2 | 0,047 0,045 0,125 0,094 0,036 |
| Итого | 0,27 | 0,347 | |
| Полезная нагрузка от людей и мебели в квартирах | 0,15 | 1,3 | 0,2 |
| Полезная нагрузка от людей и грузов на лестничной клетке | 0,3 | 1,2 | 0,36 |
| Полезная нагрузка на балконах и лоджиях: полосовая вдоль ограждения шириной 0,8 м на остальной площади | 0,4 0,2 | 1,2 1,2 | 0,48 0,24 |
| Ванна наполненная водой | 0,4 | 1,05 | 0,42 |
| Нагрузка от лифтового оборудования на плиту перекрытия лифтовой шахты | 0,5 | 1,05 | 0,525 |
Снеговая нагрузка определяется согласно месторасположения строительной площадки. По [30, табл. 10.1 и прил. Ж] город Уссурийск – II снеговой район, т.е. вес снегового покрова Sg = 0,12 т/м2.
Нормативное значение снеговой нагрузки определяется по формуле
S0=0,7*ce*ct*μ*Sg, (2.1)
где ce – коэффициент сноса снега = 1;
ct – термический коэффициент для утепленного покрытия = 1;
μ – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие (для уклона покрытия α< 30°) = 1.
Таким образом нормативное значение снеговой нагрузки на покрытии:
S0=0,7*1*1*1*0,12 = 0,085 т/м2.
Расчетное значение с учетом коэффициента надежности по нагрузке:
Sр=0,085*1,4=0,12 т/м2.
Снеговую нагрузку на покрытии в местах примыкания парапета следует принимать по схеме, приведенной на рисунке 2.2.

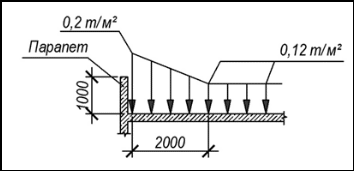

Рисунок 2.2 – Схема определения снеговой нагрузки возле парапета
Парапет имеет высоту 1 м. Для плоской кровли с высотой парапета ≤ 1,2 м коэффициент μ определяется по формуле
μ =
=
= 1,67 (2.2)
Максимальная нагрузка возле парапета: 1,67*0,12=0,2 т.
Рисунок 2.3 – Схема приложения снеговой нагрузки на покрытии возле
парапета
Нагрузки полосовые от веса ограждающих стен и перегородок представлены в таблице 2.3.
Таблица 2.3 – Нагрузки полосовые от веса ограждающих стен и
перегородок
| Наименование нагрузки | Нормативное значение нагрузки, gн, тс/м | Коэффициент надежности по нагрузке, ɣf | Расчетное значение нагрузки, gр, тс/м |
| Перегородка из кирпича (ρ0 = 1800 кг/м3) t=120 мм | 0,65 | 1,1 | 0,72 |
| Перегородка из туфоблока (ρ0=1450 кг/м3) t=100 мм | 0,435 | 1,2 | 0,52 |
| Наружная стена из туфоблока (ρ0=1450 кг/м3) t=200 мм | 0,87 | 1,2 | 1,04 |
Схема расположения полосовых нагрузок от ограждающих стен и перегородок на типовом этаже показана на рисунке 2.41.
