Расчет успешно завершен.
Затраченное время = 126 мин.
2.1.9 Изополя перемещений здания. Горизонтальные перемещения здания от ветровых нагрузок показаны на рисунках 2.16, 2.17.
Рисунок 2.16 – Изополя перемещений здания по Y(G) от ветровой нагрузки
Рисунок 2.17 – Изополя перемещений здания по X(G) от ветровой нагрузки
2.1.10 Результаты армирования конструкций типового этажа.

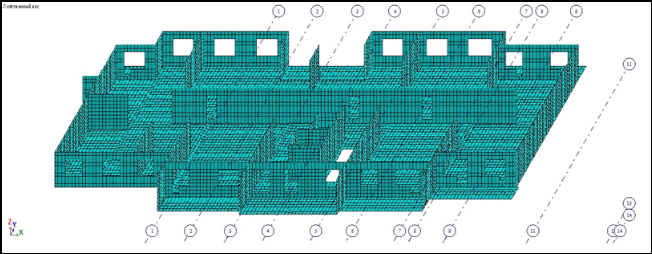

Рисунок 2.18 – Типовой этаж в системе конечных элементов (общий вид)
По результатам расчета подобрано следующее армирование:
нижнее основное армирование в плите перекрытия (толщиной 180 мм) – 10-А-III с шагом 200 мм;
-
верхнее основное армирование в плите – 10-А-III с шагом 200 мм;
-
дополнительное верхнее армирование в плите в обоих направлениях – 12-А-III с шагом 200 мм.
В стенах толщиной 300 мм – 10-А-III с шагом 200 мм;
В стенах толщиной 200 мм – 10-А-III с шагом 200 мм.
Обрамление проемов устроить с помощью постановки 4-х стержней 12-А-III через 50 мм с каждой стороны проема.
Поперечное армирование в стенах устраивается с помощью С-образных шпилек из 8-А-I с шагом 600х600 мм в шахматном порядке.
Далее на рис. 2.19 … 2.30 показаны результаты армирования плиты перекрытия и стен типового этажа.

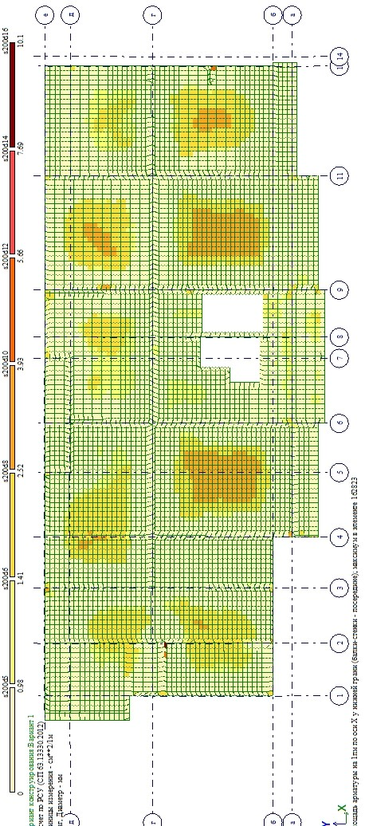

Рисунок 2.19 – Армирование плиты типового этажа по оси Х в нижней
зоне

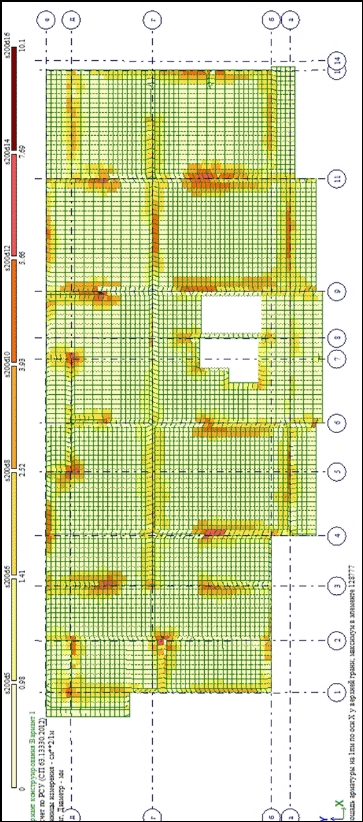

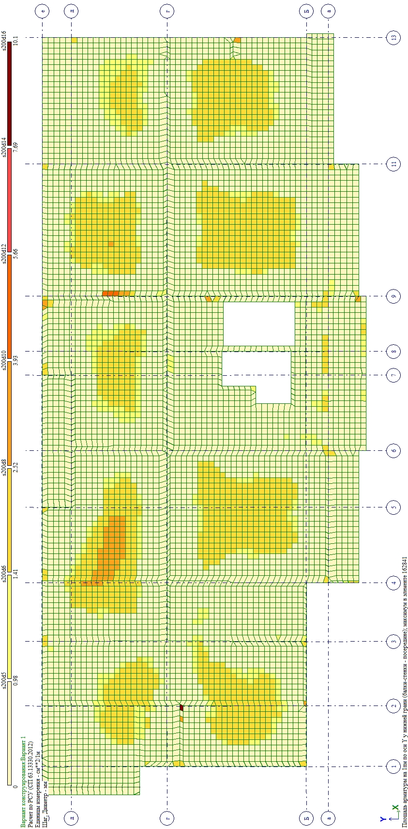

Рисунок 2.20 – Армирование плиты типового этажа по оси Y в нижней
зоне

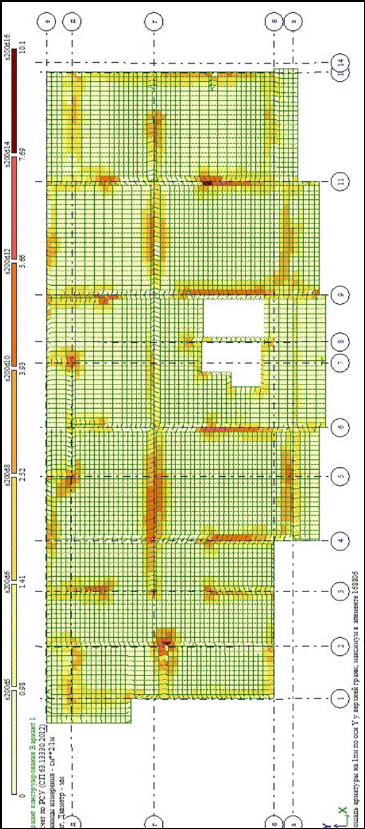

Рисунок 2.21 – Армирование плиты типового этажа по оси Х в верхней
зоне
Рисунок 2.22 – Армирование плиты типового этажа по оси Y в верхней
зоне

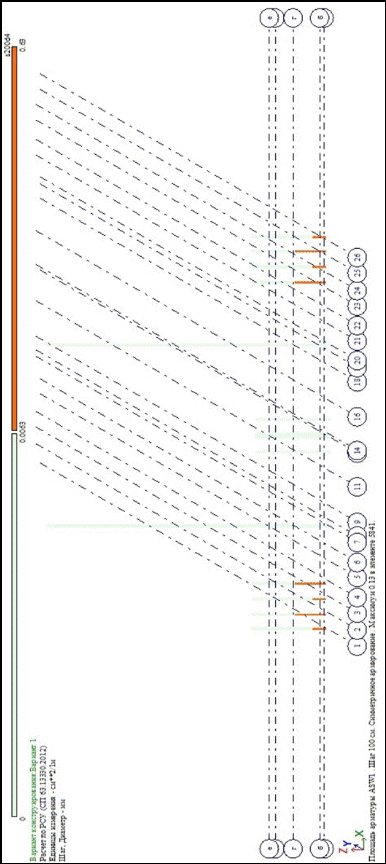

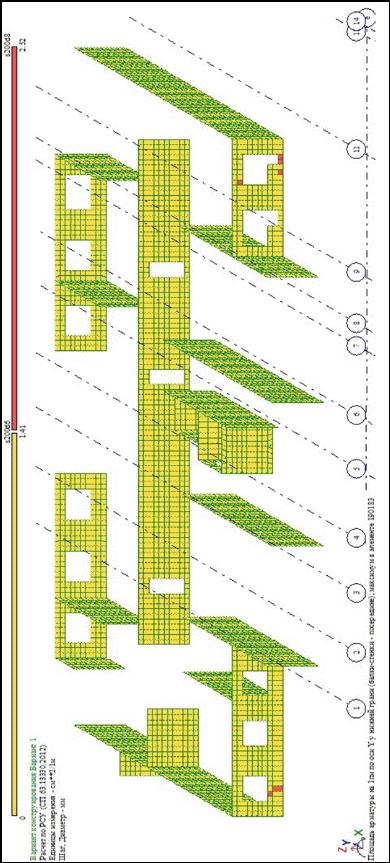

Рисунок 2.23 – Стены типового этажа толщиной 300 мм (по X верх)

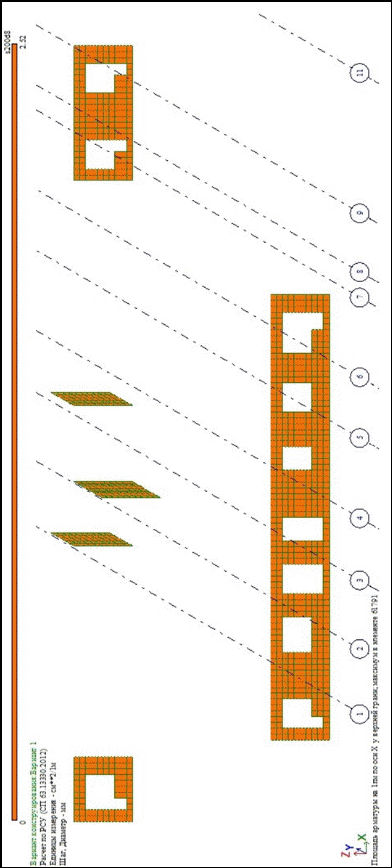

Рисунок 2.24 – Стены типового этажа толщиной 300 мм (по Y верх)
Рисунок 2.25 – Стены типового этажа толщиной 300 мм (по X низ)
Рисунок 2.26 – Стены типового этажа толщиной 300 мм (по Y низ)
Рисунок 2.27 – Стены типового этажа толщиной 200 мм (по Y низ)
Рисунок 2.28 – Стены типового этажа толщиной 200 мм (по X низ)

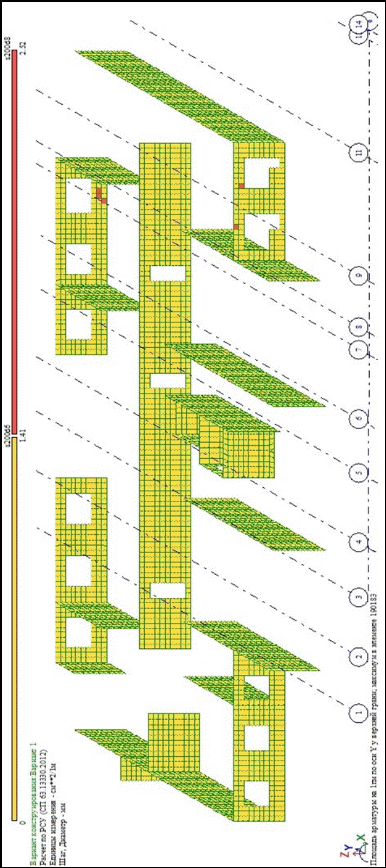

Рисунок 2.29 – Стены типового этажа толщиной 200 мм (по Y верх)
Рисунок 2.30 – Стены типового этажа толщиной 200 мм (по X верх)
2.1.11 Армирование колонн выполнено с помощью модуля армирования «Стержень» - это симметричное армирование относительно местных осей сечения. Использован алгоритм дискретной арматуры, в котором стержни приоритетно располагаются в угловых зонах сечения, а распределенная арматура используется при необходимости. Схема расположения арматуры для прямоугольного сечения показана на рисунке 2.31. Вид сечения – со стороны отрицательной полуоси Х местной системы координат.
Рисунок 2.31 – Схема расположения арматуры для прямоугольного
сечения
Обозначения:
AU1 – площадь угловой нижней продольной арматуры (в левом нижнем углу сечения);
AU2 – площадь угловой нижней продольной арматуры (в правом нижнем углу сечения);
AU3 – площадь угловой нижней продольной арматуры (в левом верхнем углу сечения);
AU4 – площадь угловой нижней продольной арматуры (в правом верхнем углу сечения);
AS1 – площадь нижней продольной арматуры;
AS2 – площадь верхней продольной арматуры;
AS3 – площадь боковой продольной арматуры (у левой кромки сечения);
AS4 – площадь боковой продольной арматуры (у правой кромки сечения);
ASW1 – площадь вертикальной поперечной арматуры (см2), подобранной при шаге хомутов 100 мм;
ASW2 – площадь горизонтальной поперечной арматуры (см2), подобранной при шаге хомутов 100 мм.
Рисунок 2.32 – Суммарное продольное армирование колонн (Σ AU1, AU2,
AU3, AU4, AS1. AS2, AS3, AS4)

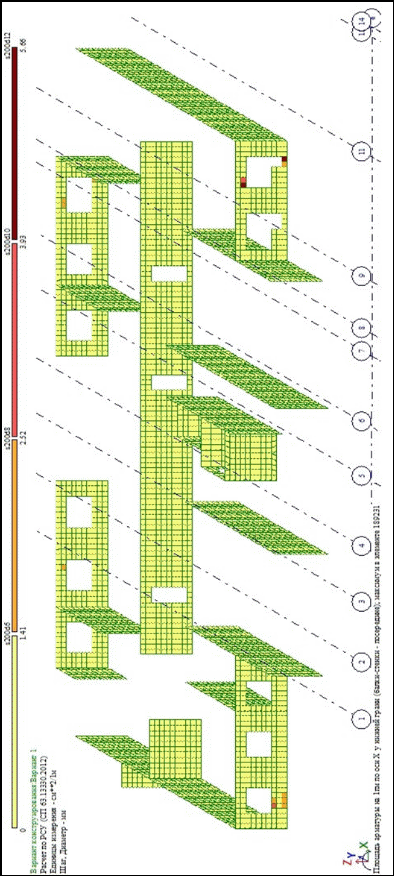

Рисунок 2.33 – Поперечное армирование колонн
При продольном армировании колонны 4-мя стержнями проходит армирование 4-мя стержнями 10-А-III (площадь армирования 3,14 см2 > требуемого 2,88 см2), однако из конструктивных соображений принимаем продольной армирование колонны 4-мя стержнями 16-А-III. Поперечное армирование хомутами 6-А-I с шагом 200 мм.
2.1.12 В ходе компоновки расчетной схемы по оси Д на всех типовых этажах была введена монолитная двухпролетная балка сечением 200х400 (h). Балка на 200 мм по высоте заведена в тело плиты перекрытия, и на 200 мм свисает ниже плиты. Армирование балки приведено на рисунке 2.34.

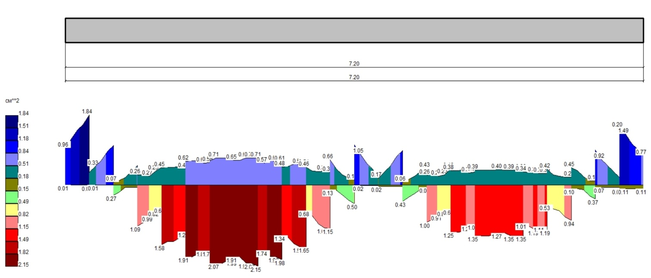

Рисунок 2.34 – Армирование балки по оси Д.
Верхнее армирование балки – 2 стержня 12-А-III (2,26 см2 > 1,84 см2);
Нижнее армирование балки – 2 стержня 12-А-III (2,26 см2 > 2,15 см2).
Поперечное армирование - 8-А-I с шагом 100 мм на каждой приопорной ¼ части балки; 8-А-I с шагом 200 мм в каждой 2/4 пролетной части балки.
4 Экономическая часть
4.1 Определение сметной стоимости строительства
Целью раздела является определение сметной стоимости строительства многоэтажного жилого здания.
Состав и порядок разработки сметной документации определён:
- методикой определения стоимости строительной продукции на территории Российской Федерации (МДС 81-35.2004);
- методикой определения величины накладных расходов в строительстве (МДС 81-33.2004);
- методикой определения величины сметной прибыли в строительстве (МДС 81-25.2004);
- инструкцией о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий, сооружений, (СНиП 11.01-95). Постановление №87 ПФР от 16.02.2008г.
Переход к текущим ценам осуществлён с помощью переходных индексов рассчитанных Региональным центром ценообразования г. Хабаровска.
Исходные данные для разработки сметной документации:
- фундамент свайный с монолитным ростверком;
- грунты основания I группы;
- перекрытия, несущие стены и покрытия монолитные железобетонные;
- наружные стены из туфобетонных блоков.
4.2 Ведомость договорной цены
Договорная цена на строительную продукцию устанавливается инвестором (заказчиком) и подрядчиком при заключении договора подряда, в том числе по результатам проведения конкурсов.
Договорная цена определена на основе сводного сметного расчета стоимости строительства, оформлена в виде «ведомости договорной цены» и является приложением к договору подряда.
1 Схема нагрузок показана для одной секции. Вторая секция зеркальна первой.
