1.1 Климатическая характеристика района и условий строительства

Объект строительства в административном отношении расположен в г. Уссурийске Приморского края.

Климатические характеристики района строительства приведены в таблице 1

Таблица 1 - Климатические характеристики района строительства.

Участок под строительство жилого дома в г.Уссурийске.

На площадке строительства нет жилых домов или каких-либо других строений, подле­жащих сносу.

Зданий, представляющих историко-культурную ценность, на рассматриваемой территории нет.

На площадке застройки отсутствуют деревья и кустарники, подлежащие сносу.

В геоморфологическом отношении площадка, намеченная под строительство жилого дома с трансформаторной подстанцией. Природный рельеф равнинный, и имеет слабонаклонную в северо-западном направлении по­верхность, рельеф территории подвержен значительным изменениям вследствие засыпки тер­ритории площадки песчано-суглинистым грунтом с целью повышении поверхности во избежа­ние её затопления паводковыми водами.

Общий уклон территории участка строительства сохранен.

Абсолютная отметка, принятая за ± 0.000 проектируемого жилого дома по 41,600м.

Грунты площадки ненабухающие и непросадочные. В качестве основания приня­ты следующие грунты (инженерно-геологические элементы):

Песок средней крупности, серого цвета, средней плотности, насыщенный во­дой, модуль деформации- Е = 25 (250) МПа (кгс/см2), расчетное сопротивление- Ro = 400 кПа.

Песок крупный, серого цвета, средней плотности, насыщенный водой, модуль деформации- Е = 27 (270) МПа (кгс/см2), расчетное сопротивление- Ro = 450 кПа.

Песок гравелистый, серого цвета, насыщенный водой, модуль деформации- Е = 30 (300) МПа (кгс/см2), расчетное сопротивление - Ro = 500 кПа.

Гравийный грунт с песчаным заполнителем до 30%, серого цвета, насыщенный водой, модуль деформации- Е = 38 (380) МПа (кгс/см2), расчетное сопротивление - Ro = 500 кПа.

Глина твердая, серого цвета, комковатой текстуры, с примесью органических веществ, модуль деформаций- Е = 16 (160) МПа (кгс/см2), показатель текучести - IL<0.

Класс ответственности – II

Степень огнестойкости здания – I.

1.2 Требования предъявлямые к зданию

Конструкции стен запроектированы из монолитного железобетона толщиной 200 и 300 м из бетона класса В25 и арматуры классов А-I и А-Ш по ГОСТ 5781-82. Армирование стен выполняется отдельными стержнями. Стрежневая арматура класса А-Ш принята из стали марки 25Г2С, арматура класса А-I из стали марки Ст3пс2. Для соединения рабочей арматуры в местах пересечений применяется стальная вязальная проволока диаметром 1 мм по ГОСТ 3282-74 по 400 мм на одно соединение.

Для устройства молниезащиты выполнить сварку торцевых вертикальных стержней наружной монолитной стены между собой.

Стыки арматуры по длине выполнять внахлестку без сварки (за исключением устройства элементов молниезащиты). Вертикальную арматуру стен стыковать выше уровня верха перекрытия с нахлестом не менее 600 мм для Ø16мм и не менее 800 мм для Ø20 мм.

В местах пересечения стержни соединяется между собой вязальной проволокой через шаг ячейки в шахматном порядке, но не реже чем через 600 мм, кроме указанных мест. Величина перепуска арматуры должна быть не менее 800 мм для Ø20 мм, не менее 600 для Ø16 и 400 мм для Ø10.

Основной шаг вертикальной и горизонтальной арматуры – 300 мм

Отклонения вертикальной арматуры стен от проектного положения не должно превышать 10 мм в плоскости стены и 5 мм из плоскости.

Расположение рабочих швов бетонирования в стенах допускается выполнять по низу перекрытия и по верху перекрытия. Устройство дополнительных швов согласовывается с проектной организацией.

Монтаж арматуры стен вышележащего этажа допускается после набора бетоном перекрытия прочности не менее 50 кг/см2.

Распалубку стен допускается выполнять при наборе бетоном не менее 30% проектной прочности на сжатие в летнее и 70% - в зимнее.

Технологическая карта разработана на устройство монолитных железобетонных стен высотой до 4 м и толщиной до 400 мм и перекрытий толщиной до 300 мм. Армирование конструкций стен и перекрытий пространственными каркасами и плоскими сетками.

Технологической картой предусматривается устройство

- монолитных железобетонных стен с применением опалубки "Пери" укрупненной в опалубочные панели;

- перекрытий с помощью инвентарных стоек, элементов опалубки «Пери» и щитов бакелезированной фанеры.

Погрузо-разгрузочные работы, арматурные и опалубочные работы выполняются башенным краном КБ -504

Подача бетонной смеси производится:

- поворотными бункерами объемом 1 м3 при помощи крана КБ-504 и при помощи стационарного автобетононасоса SANY HG32C

а) длина 1-ой секции в компоновочных осях 1-2 – 39,7 м,

длина 2-ой секции в компоновочных осях 3-4 – 39,7;

б) ширина 1-ой секции в компоновочных осях 1-2 – 15,6 м,

ширина 2-ой секции в компоновочных осях 3-4 – 15,6;

в) высота стен первого этажа – 3,60 м

г) высота стен подвала – 2,80 м

1.3 Обоснование выбора конструктивных элементов

Выбрав на основе эскизного проектирования принципиальное реше­ние элементов и конструкций задания, приступают к обоснованию и уточнению размеров и разработке отдельных деталей конструкций.

Конструкции стен запроектированы из монолитного железобетона толщиной 200 и 300 мм из бетона класса В25 и арматуры классов А – I и А – III по ГОСТ 5781-82*.

Армирование стен выполняется отдельными стержнями, а колонны пространственными каркасами.

Стержневая арматура класса А – III принята из стали марки 25ГС2С, арматура класса А – I из стали марки Сm3пс2.

Для соединения рабочей арматуры в местах пересечений применяется стальная вязальная проволока диаметром 1 мм по ГОСТ 3282-74 по 400 мм на одно соединение.

Наружные ограждающие конструкции ниже отм. 0.000 – несущие монолитные ж/б стены толщиной 200, 300 мм и не несущие толщиной 200 мм из камней туфобетонных блоков, с утеплителем с наружной стороны плитами марки «ISOVER KL 34/Y» толщиной 150 мм и отделки фасадов фиброцементными фасадными панелями.

Перегородки: межквартирные – из камней туфобетонных стеновых толщиной 200 мм; межкомнатные – из ПГП (пазогребневые плиты) и туфобетонных камней толщиной 100 мм.

Перекрытия и покрытия монолитные ж/б толщиной 180 мм (типовые этажи) и 200 мм (над подвалом, покрытие) из бетона класса В25 и арматуры классов классов А – I и А – III по ГОСТ 5781-82.

По наружному контуру перекрытий выполнены термовкладыши из плит марки «Пеноплекс-35», толщиной 100мм.

Лестницы: площадка марш – сборные ж/б марши на стальных лобовых балках из швеллеров 18У, 20У с опорными уголками 100х8, ступеней по косоурам из швеллеров 16У, 20У монолитных ж/б площадок. Косоуры КЛ 1, КЛ 2 выполняються зеркально КЛ 1н, КЛ 2н.

Проект производства работ разработан для устройства монолитного железобетонного каркаса при строительстве объекта «Жилой дом с административными помещениями в г.Уссурийске»

1.4 Теплотехнический расчёт наружных стен

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимы температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года.

При строительстве здания необходимо привести конструкции к действующим требованиям. Общее сопротивление ограждения теплопередаче должно быть не менее требуемого R₀^тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности.

Теплотехнический расчет ограждающих конструкций производится для отапливаемых помещений в зимних условиях, когда тепловой поток направлен из помещений в наружную среду.

Исходными данными служат расчетно-климатические условия для г.Уссурийск.

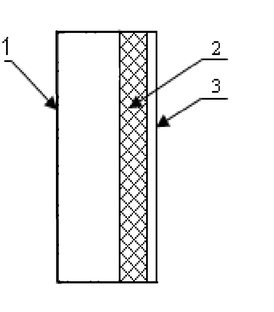

Схема расположения слоёв ограждающих конструкций наружных стен представлена на рисунке 1.2.

Рисунок 1.2 - Схема слоёв наружной стены.

1 – Железобетонная перегородка; 2 – утеплитель; 3 – панель «Краспан»

Теплотехнические характеристики материалов ограждающих конструкций приведены в таблице 1.9.

Таблица 1.9 - Теплотехнические характеристики материалов

Проведем расчет термического сопротивления принятых толщин утеплителя:

Требуемое сопротивление теплопередач R₀₂^тр, ограждающих конструкций, исходя из условия энергосбережения по [СП 50.13330.2012, табл. 3].

Градусо-сутки отопительного периода, при этом определяют по формуле: ГСОП = ( t_в – t_от.пер)×Z_от.пер., (2.2)

где Z_от.пер - средняя продолжительность относительного периода, со среднесуточной температурой воздуха ниже или равной 8⁰С [2] Z_от.пер = 227 сут.; t_от.пер.- средняя температура отопительного периода, ⁰С, t_от.пер.=-4,4°С по [2];

ГСОП = (20 + 4,4) × 227 = 5539 (°С×сут)

R₀^тр определяется по формуле:

Характеристики

Тип файла документ
