Текст из файла (страница 5)



Продолжение табл. 5.1

№ поезда

Число вагонов в составе

Время, ч:мин

Вагоно-часы

Прибытия

Окончания Маневровых операций

Окончания документального оформления

Ожидания отправления

отправления

Продолжительность,

ч

Вагоно-часы простоя

3047

39/0

18:50

20:45

23:20

23:33

01:00

6,16

240,24

14/0

18:50

20:59

23:29

23:42

02:24

7,56

105,84

3/0

18:50

19:54

-

-

23:40

4,83

14,5

Итого

492

145,9

3875,3

Простой транзитного вагона с переработкой рассчитывается по формуле:

t пер =ntпер / nпер (5.1)

Таким образом, простой транзитного вагона с переработкой по первому варианту суточного плана-графика будет равен:

t пер = 3875,3 / 492 = 7,9 ч

5.2.2 Рабочий парк вагонов.

Норма рабочего парка вагонов определяется по формуле:

n= ntпер/24 (5.2)

Рабочий парк вагонов станции Гродеково II в соответствии с первым вариантом суточного плана-графика будет равен:

n= 3875,3/24 = 162 вагона

      1. Вагонооборот станции

Вагонооборотом называется суммарное количество принятых и отправленных вагонов всех категорий, в данном случае транзитных вагонов с переработкой:

nоб= 2 nпер (5.3)

Вагонооборот станции Гродеково II будет равен:

nоб = 2 492 = 984 вагона в сутки.

      1. Коэффициент использования маневрового локомотива.

Коэффициент загрузки маневрового локомотива определяется по формуле:

α= ∑MTман/1440 Mлок (5.4)

Таким образом, коэффициент загрузки маневрового локомотива станции Гродеково II в соответствии с первым вариантом суточного плана-графика будет равен:

α= 546/1440 1=0,38

Результаты расчета показателей по первому варианту суточного плана-графика сводятся в таблицу 5.2.

Таблица 5.2

Показатели работы станции Гродеково II по первому варианту суточного плана-графика

Показатель

Величина

Вагоно-часы простоя транзитного вагона с переработкой

3875,3

Простой транзитного вагона с переработкой

7,9

Рабочий парк вагонов

162

Вагонооброт станции

984

Суммарные затраты локомотиво-минут за сутки

546

Коэффициент использования маневровых локомотивов

0,38

В данном разделе представлен расчет показателей суточного плана-графика работы станции Гродеково II по существующей технологии.

6 Совершенствование работы станции

6.1 Мероприятия по совершенствованию работы станции

Одной из основных проблем железнодорожной станции Гродеково II является малая длина железнодорожных приемоотправочных путей. Так как на станцию Гродеково II, в большинстве случаев, прибывают поезда нечетного направления длиной равной 71 условному вагону, а максимально допустимая длина поезда в нечетном направлении составляет 42 условных вагона, после прибытия на станцию они подвергаются расформированию.

Расформирование нечетного поезда заключается в отцепке местных вагонов и уменьшении состава поезда до 42 условных вагонов. Из остальных вагонов поезда с экспортным грузом формируется передаточный поезд, назначением на станцию Суйфэньхэ. Местные вагоны накапливаются и в конце смены вывозятся маневровым локомотивом на станцию Гродеково.

Когда на станцию прибывает поезд длиной 71 условный вагон, из-за коротких приемоотправочных путей, в большинстве случаев, «хвост» поезда выходит за пределы полезной длины железнодорожного пути. По этой причине сформированный и готовый к отправлению четный поезд не может отправиться со станции Гродеково в четном направлении в установленное графиком движения поездов время и простаивает на станции Гродеково до тех пор, пока на станции Гродеково II поездной локомотив не вытянет поезд в пределы полезной длины путей, а маневровый локомотив не произведет отцепку группы вагонов. Таким образом, из-за малой длины приемоотправочных путей происходят сбои в поездной работе не только станции Гродеково II, но и станции Гродеково.

В данной работе предлагается удлинить приемоотправочные пути станции Гродеково II, что позволит производить маневровую работу по расформированию и формированию поездов без задержек в поездной работе, ликвидируются маневровые передвижения с участием поезного локомотива, поезда четного направления будут отправляться со станции Гродеково вовремя. В связи с этим, будет сокращено время на маневровые операции с поездами нечетного направления, значительно увеличится пропускная способность станций Гродеково и Гродеково II, будут освобождены пути обеих станций.

Длина приемоотправочных путей станции Гродеково II до и после реконструкции представлена в таблице 6.1.

Таблица 6.1

Ведомость приемоотправочных путей станции Гродеково II

после реконструкции

№ пути

Назначение путей

Стрелки, ограничивающие путь, после реконструкции

Полезная длина в метрах

Вместимость в физических вагонах до и после реконструкции

От

До

До реконструкции

После реконструкции

До

После

II

Главный. Прием, отправление и пропуск грузовых поездов обоих направлений

33

6

870

1191

58

76

1

Приемоотправочный грузовых поездов. Пропуск грузовых поездов обоих направлений

33

6

865

1186

58

76

3

Приемоотправочный грузовых поездов обоих направлений. Для сортировки вагонов

35

8

886

1286

59

83

4

Приемоотправочный грузовых поездов обоих направлений. Для сортировки вагонов

45

12

756

1077

50

68

5

Приемоотправочный грузовых поездов обоих направлений. Для сортировки вагонов

45

12

749

1070

49

68

Окончание табл. 6.1

№ пути

Назначение путей

Стрелки, ограничивающие путь, после реконструкции

Полезная длина в метрах

Вместимость в физических вагонах до и после реконструкции

От

До

До реконструкции

После реконструкции

До

После

6

Приемоотправочный грузовых поездов обоих направлений. Для сортировки вагонов

39

14

803

1118

53

71

7

Приемоотправочный грузовых поездов обоих направлений. Для сортировки вагонов

39

14

810

1125

54

72

8

Вытяжной

4

упор

316

316

8

8

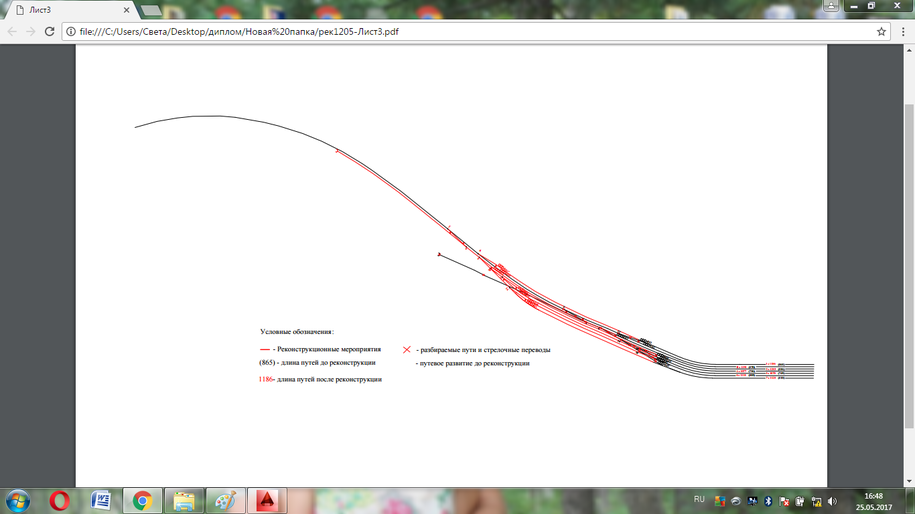

Мероприятия по совершенствованию работы станции представлены на рисунке 6.1.

Рис. 6.1. Мероприятия по совершенствованию работы станции

6.2 Построение второго варианта суточного плана-графика работы станции

Второй вариант суточного плана-графика работы станции Гродеково II показывает, как изменится технология работы станции при удлинении приемоотправочных железнодорожных путей и насколько уменьшатся простои по отправлению нечетных поездов, прибывших в расформирование, а также четных поездов, отправляющихся со станции Гродеково.

Технологический график обработки поезда, прибывающего в расформирование, после реконструкции приемоотправочных путей, представлен на рисунке 6.2.

п/п

Операция

Время в минутах

Исполнитель

На

операцию

10 20 30 40 50 60 70

До прибытия

9

1

Извещение работников СТЦ, ПТО, ПКО, сигналистов и ТЧД о номере поезда, пути и времени прибытия

1

ДСП, оператор при ДСП

2

Выход работников на путь приема

1

Работники СТЦ, ПТО, ПКО, сигналисты

3

Прибытие, осмотр поезда «сходу»

7

Работники ПТО, ДСП, локомотивная бригада

Ожидание обработки по прибытию

31

4

Закрепление

1 5

Сигналисты, локомотивная бригада

5

Отцепка и уборка поездного локомотива

9


Локомотивная бригада, ДСП

6

Ограждение ручными сигналами

7


Работники ПТО

Обработка по прибытию

35

7

Коммерческий осмотр

35


Приемосдатчик груза и багажа

Ожидание расформирования

7

8

Снятие ограждения

7


Работники ПТО

Общая продолжительность

7 3

Рисунок 6.2. График обработки грузового поезда, прибывающего

в расформирование, после реконструкции

Таким образом, время обработки грузового поезда, прибывшего в расформирование, сократится на 28 минут, то есть на время маневровых операций с участием поездного локомотива.
