Окончание табл. 3.2
| № точки | 1 вариант | 2 вариант | 3 вариант | 4 вариант |
| 45 | -382 | -417 | -707 | -789 |
| 46 | -353 | -374 | -686 | -792 |
| 47 | -315 | -322 | -655 | -786 |
| 48 | -274 | -265 | -618 | -776 |
| 49 | -228 | -202 | -573 | -760 |
| 50 | -172 | -128 | -517 | -734 |
| 51 | -100 | -37 | -442 | -692 |
| 52 | -7 | 76 | -344 | -627 |
| 53 | 97 | 202 | -232 | -551 |
| 54 | 205 | 332 | -114 | -468 |
| 55 | 300 | 451 | -5 | -375 |
| 56 | 353 | 530 | 86 | -275 |
| 57 | 342 | 570 | 167 | -167 |
| 58 | 237 | 564 | 223 | -67 |
| 59 | 99 | 516 | 251 | 13 |
| 60 | 14 | 437 | 250 | 69 |
| 61 | -23 | 330 | 218 | 94 |
| 62 | -29 | 219 | 168 | 95 |
| 63 | -27 | 120 | 108 | 76 |
| 64 | -31 | 54 | 54 | 47 |
| 65 | -37 | 20 | 20 | 20 |
| 66 | -34 | 4 | 4 | 4 |
| 67 | -19 | 0 | 0 | 0 |
| 68 | 0 | 0 | 0 | 0 |
| Сумма | 17419 | 19750 | 29006 | 27784 |

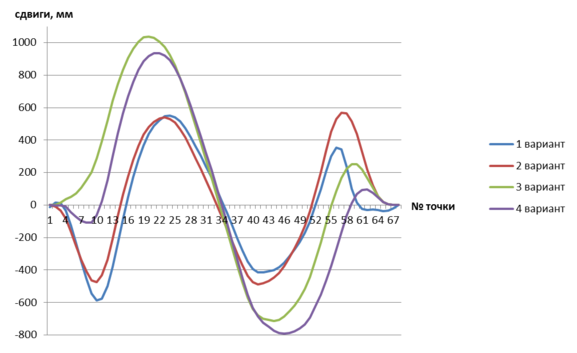

На основании таблицы 3.2 построен график сдвигов, который приведен на рисунке 3.9.
Рис. 3.9. График сдвигов для первой кривой
В таблице 3.3 представлены итоги расчета первой кривой.
Таблица 3.3
Итоги расчета первой кривой
| № варианта | Радиус, м | Длина переходной кривой, м | Сумма модулей сдвигов |
| 1 | R1=321,87, R2=1865,39 | l1=158,10, l2=20,08, l3=20,02 | 17419 |
| 2 | R=323,11 | l1=136,00, l2=78,49 | 19750 |
| 3 | R=324,00 | l1=100,00, l2=100,00 | 29006 |
| 4 | R=322,00 | l1=120,00, l2=120,00 | 27784 |
Анализ расчета:
Для плавного входа подвижного состава в кривой участок пути принимается вариант № 3, так как в результате расчетов кривая сведена к однорадиусной и длины переходных кривых равны.
Расчет выправки второй кривой представлен на рисунках 3.10 – 3.12.
Рис. 3.10. Первый вариант выправки второй кривой
В первом варианте выправки кривой, предложенным программой, получены следующие параметры: R=633,97, L1=61,00 м, L2=66,00 м.

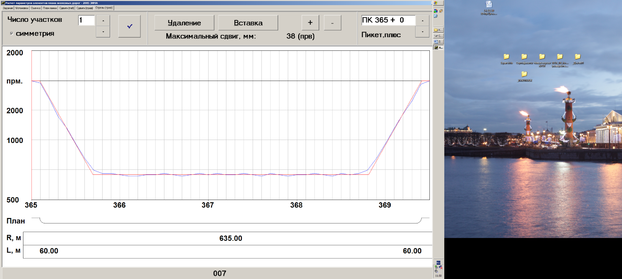

Рис. 3.11. Второй вариант выправки второй кривой
Во втором варианте выправки кривой, скорректированном, получены следующие параметры: R=635,00, L1=60,00 м, L2=60,00 м.

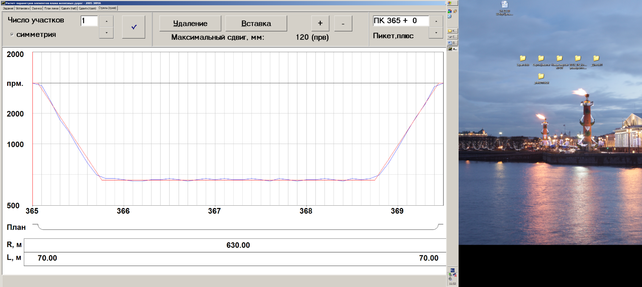

Рис. 3.12. Третий вариант выправки второй кривой
В третьем варианте выправки кривой, скорректированном, получены следующие параметры: R=630,00, L=70,00 м, L2=70,00 м.
Результаты расчета сдвигов для второй кривой представлены в таблице 3.4.
Таблица 3.4
Результаты расчета сдвигов для второй кривой
| № точки | 1 вариант | 2 вариант | 3 вариант |
| 1 | 0 | 0 | 0 |
| 2 | -1 | -1 | -1 |
| 3 | -4 | -3 | -9 |
| 4 | -5 | -4 | -19 |
| 5 | 0 | 1 | -23 |
| 6 | 4 | 6 | -26 |
| 7 | 9 | 10 | -23 |
| 8 | 12 | 10 | -12 |
| 9 | 11 | 7 | 3 |
| 10 | 9 | 2 | 16 |
| 11 | 5 | -5 | 26 |
Окончание табл. 3.4
| № точки | 1 вариант | 2 вариант | 3 вариант |
| 12 | 1 | -10 | 35 |
| 13 | -1 | -14 | 46 |
| 14 | 0 | -15 | 58 |
| 15 | 1 | -15 | 69 |
| 16 | 2 | -15 | 80 |
| 17 | 1 | -16 | 87 |
| 18 | 1 | -17 | 94 |
| 19 | 3 | -15 | 103 |
| 20 | 5 | -13 | 110 |
| 21 | 6 | -12 | 115 |
| 22 | 6 | -10 | 119 |
| 23 | 5 | -11 | 120 |
| 24 | 5 | -10 | 120 |
| 25 | 4 | -9 | 120 |
| 26 | 2 | -10 | 117 |
| 27 | 0 | -10 | 113 |
| 28 | 0 | -7 | 111 |
| 29 | -1 | -6 | 105 |
| 30 | -2 | -5 | 99 |
| 31 | -1 | -1 | 94 |
| 32 | 0 | 4 | 89 |
| 33 | 2 | 9 | 82 |
| 34 | 2 | 13 | 73 |
| 35 | 2 | 17 | 63 |
| 36 | 4 | 23 | 55 |
| 37 | 5 | 29 | 43 |
| 38 | 6 | 34 | 31 |
| 39 | 5 | 38 | 17 |
| 40 | 4 | 38 | 6 |
| 41 | 4 | 33 | 1 |
| 42 | 5 | 26 | 1 |
| 43 | 5 | 17 | 2 |
| 44 | 4 | 9 | 3 |
| 45 | 4 | 4 | 4 |
| 46 | 0 | 0 | 0 |
| Сумма | 159 | 564 | 2543 |
На основании таблицы 3.4 построен график сдвигов, который приведен на рисунке 3.13.
