где tp – время на разворот работ, tоч – время на глубокую очистку щебня машинами, tсв – время на свертывание работ.
Время на разворот работ определяется по формуле:
(4.18)
где t1 – время, необходимое на оформление закрытия перегона, t1=10 мин.; t2 – время на разболчивание стыков на участке l=200 м (1 часть разборочного состава), приведение разборочного состава в рабочее положение, t2=30 мин.; t3 – время на выгрузку автотракторной техники из портала разборочного крана, t3=20 мин.; t4 – интервал времени между снятием первого звена разборочным поездом и началом укладки пути путеукладочным краном; t’ – интервал времени от начала укладки звеньев до начала зарядки машины; tзар – время на зарядку машины.
Интервал времени от начала укладки звеньев до начала зарядки машины определяется по формуле:
(4.19)
где l’ – расстояние, равное сумме длин путеукладочного поезда, фронта работ бригады по сболчиванию стыков, интервала безопасности и длины состава для засорителей.
Расстояние l’ определяется по формуле:
(4.20)
Время на зарядку машины определяется по формуле:
(4.21)
где Nзар – норма времени на зарядку машины, Nзар=30 мин.
Время на глубокую очистку щебня машиной СЧ-601 определяется по формуле:
(4.22)
где Nоч – норма времени на очистку щебня машиной СЧ-601, Nоч=0,44 маш-мин/100 м3; Wб – необходимый объем балласта, Wб=2047 м3/км.
Время на свертывание работ определяется по формуле:
(4.23)
где tразр – время на разрядку машины СЧ-601; t6 - интервал времени от окончания укладки пути до окончания работы машины ВПР-02; t7 - интервал времени от окончания работы машины ВПР-02 до окончания работы машины ПБ; t8 - время на отправление рабочего поезда с перегона, доклад ПЧ, открытие перегона, t8=30 мин.
Время на разрядку машины СЧ-601 определяется по формуле:
(4.24)
где Nразр – норма времени на разрядку машины СЧ-601, Nразр=29 мин.
Интервал времени между окончанием укладки последнего звена и окончанием работы машины ВПО-3000 определяется по формуле 4.11.
Расстояние между окончанием укладки последнего звена и окончанием работы машины ВПО-3000 определяется по формуле:
(4.25)
Интервал времени от окончания укладки пути до окончания работы машины ВПР-02 определяется по формуле 4.12.
Расстояние между окончанием работы машины ВПО-3000 до окончания работы машины ВПР-02 определяется по формуле 4.13.
Интервал времени от окончания работы машины ВПР-02 до окончания работы машины ПБ t7 определяются по формуле 4.14.
Расчетная схема для определения продолжительности «окна» по укладке пути с глубокой очисткой балласта представлена на рисунке 4.13.
Рис. 4.13 Расчетная схема для определения продолжительности «окна» по укладке пути с глубокой очисткой балласта
На рисунке 4.14 представлены условные обозначения.
В таблице 4.3 представлены результаты расчетов длин рабочих поездов, интервалов времени работ и времени продолжительности «окна» с глубокой очисткой балласта машиной СЧ-601.
Таблица 4.3
Результаты расчетов
| Наименование | Фронт работ | |||
| 1200 | 1400 | 1600 | 1800 | |
| Nпак. | 9,6 | 11,2 | 12,8 | 14,4 |
| Lу | 474,02 | 520,74 | 567,46 | 614,18 |
| LIхд | 242,05 | 275,47 | 308,9 | 342,32 |
| LIIхд | 148,46 | 166,28 | 184,11 | 201,94 |
| t1 | 10 | 10 | 10 | 10 |
| t2 | 30 | 30 | 30 | 30 |
| t3 | 20 | 20 | 20 | 20 |
| t4 | 19,325 | 19,325 | 19,325 | 19,325 |
| l' | 874,02 | 920,74 | 967,46 | 1014,2 |
| t' | 118,6 | 124,94 | 131,28 | 137,62 |
| tзар | 30 | 30 | 30 | 30 |
Окончание табл. 4.3
| Наименование | Фронт работ | |||
| 1200 | 1400 | 1600 | 1800 | |
| tp | 227,93 | 234,27 | 240,61 | 246,94 |
| tоч | 1080,8 | 1261 | 1441,1 | 1621,2 |
| tразр | 31,9 | 31,9 | 31,9 | 31,9 |
| l6 | 990,5 | 1041,8 | 1093 | 1144,3 |
| t6 | 103,73 | 109,09 | 114,46 | 119,83 |
| l7 | 165 | 165 | 165 | 165 |
| t7 | 16,712 | 16,712 | 16,712 | 16,712 |
| t8 | 30 | 30 | 30 | 30 |
| tcв | 182,34 | 187,7 | 193,07 | 198,44 |
| To, мин | 1491,1 | 1682,9 | 1874,8 | 2066,6 |
| То | 24,85 | 28,05 | 31,25 | 34,44 |
Расчет продолжительности «окна» по укладке пути с глубокой очисткой балласта произведен для 4 вариантов длин фронта работ (1200 м, 1400 м, 1600 м, 1800 м). Это необходимо для того, чтобы определить фронт работ на предоставленное «окно».

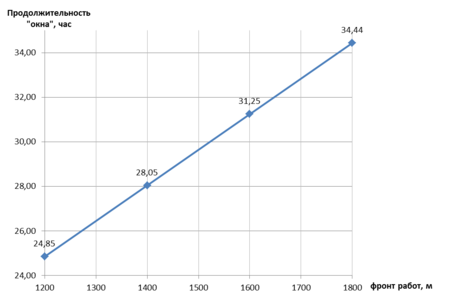

На основании результата расчета по данным таблицы 4.3 построен график, который представлен на рисунке 4.13.
Рис. 4.13 График зависимости продолжительности «окна» с глубокой очисткой балласта машиной СЧ-601 от фронта работ
Показатели нормы выработки машины СЧ-601 очень малы. Производство работ при фронте работ 1200 м займет 25 ч, поэтому необходимо произвести расчет для машины ЩОМ-1200, так как средние нормы выработки машины ЩОМ-1200 значительно выше СЧ-601.
4.3.4 Расчет продолжительности «окна» для укладки рельсошпальной решетки с глубокой очисткой балласта машиной ЩОМ-1200
Расчет продолжительности «окна» для укладки рельсошпальной решетки с глубокой очисткой балласта машиной ЩОМ-1200 производятся аналогично расчетам для машины СЧ-601, которые представлены в пункте 4.4.
В таблице 4.4 представлены результаты расчетов длин рабочих поездов, интервалов времени работ и времени продолжительности «окна» с глубокой очисткой балласта машиной ЩОМ-1200.
Таблица 4.4
Результаты расчетов
| Наименование | Фронт работ | |||
| 1200 | 1400 | 1600 | 1800 | |
| Nпак. | 9,6 | 11,2 | 12,8 | 14,4 |
| Lу | 474,02 | 520,74 | 567,46 | 614,18 |
| LIхд | 242,05 | 275,47 | 308,9 | 342,32 |
| LIIхд | 148,46 | 166,28 | 184,11 | 201,94 |
| t1 | 10 | 10 | 10 | 10 |
| t2 | 30 | 30 | 30 | 30 |
| t3 | 20 | 20 | 20 | 20 |
| t4 | 19,325 | 19,325 | 19,325 | 19,325 |
| l' | 874,02 | 920,74 | 967,46 | 1014,2 |
| t' | 118,6 | 124,94 | 131,28 | 137,62 |
| tзар | 28 | 28 | 28 | 28 |
| tp | 225,93 | 232,27 | 238,61 | 244,94 |
Окончание табл. 4.4
| Наименование | Фронт работ | |||
| 1200 | 1400 | 1600 | 1800 | |
| tоч | 400,39 | 467,13 | 533,86 | 600,59 |
| tразр | 28,6 | 28,6 | 28,6 | 28,6 |
| l6 | 990,5 | 1041,8 | 1093 | 1144,3 |
| t6 | 103,73 | 109,09 | 114,46 | 119,83 |
| l7 | 165 | 165 | 165 | 165 |
| t7 | 16,712 | 16,712 | 16,712 | 16,712 |
| t8 | 30 | 30 | 30 | 30 |
| tcв | 179,04 | 184,4 | 189,77 | 195,14 |
| To, мин | 805,36 | 883,8 | 962,23 | 1040,7 |
| То | 13,42 | 14,73 | 16,04 | 17,34 |

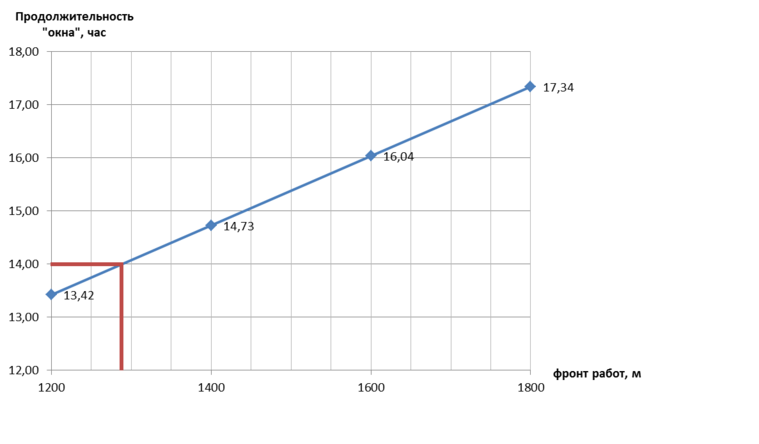

На основании таблицы 4.4 построен график, который представлен на рисунке 4.14.
