5. Глава 2 (Организация рельсовой дефектоскопии на Талданской дистанции пути) (1201889)
Текст из файла
Организация рельсовой дефектоскопии по Талданской
дистанции пути.
2.1 Анализ результатов дефектоскопного контроля с 2012 по 2016 гг.
2.1.1 Изменение парка дефектоскопных средств (тележки, переносные мобильные средства)
Для эксплуатации средств рельсовой дефектоскопии на Талданской дистанции пути организован участок дефектоскопии, укомплектованный соответствующим штатом и необходимым оборудованием для включения установленной периодичности контроля рельсов. Приказом по дистанции пути определены и оборудованы места хранения и технического обслуживания съемных дефектоскопов на линии. На околотках дистанций пути, назначены ответственные лица за сохранность дефектоскопов на линии из числа дорожных мастеров и бригадиров пути.
На участке дефектоскопии дистанции пути на 01.01.2017 года находятся в эксплуатации 11 дефектоскопов . В таблице 2.1 отображено количество дефектоскопов по типам в Талданской дистанции пути.
Таблица 2.1
Количество дефектоскопов по типам в Талданской дистанции пути
| №№ п/п | Тип дефектоскопа | № дефектоскопа | Год выпуска | Введен в эксплуатацию | Регистратор тип, № |
| РДМ - 22 | №329 | 2006 | Январь 2007 | встроен | |
| 2 | АВИКОН - 11 | № 07169 | 2008 | Август 2008 | встроен |
| 3 | АВИКОН - 11 | № 10486 | 2011 | Декабрь 2011 | встроен |
| 4 | РДМ - 22 | №1686 | 2013 | Декабрь 2013 | встроен |
| 5 | РДМ - 22 | № 1788 | 2014 | Сентябрь 2014 | встроен |
| 6 | РДМ - 33 | № 1109 | 2014 | Май 2014 | встроен |
Окончание таблицы 2.1
| №№ п/п | Тип дефектоскопа | № дефектоскопа | Год выпуска | Введен в эксплуатацию | Регистратор тип, № |
| 7 | РДМ - 12 | № 124 | 2015 | Ноябрь 2016 | Встроен |
| 8 | РДМ - 33 | № 737 | 2011 | Октябрь 2011 | встроен |
| 9 | РДМ - 22 | № 1926 | 2015 | Ноябрь 2015 | встроен |
| 10 | РДМ - 23 | № 132 | 2015 | Сентябрь 2015 | встроен |
| 11 | Авикон - 02р | №11490 | 2015 | Декабрь 2015 | встроен |
2.1.2 Выявление ОДР в период с 2013 по 2016 гг. (всего, по группам дефектов, по кодам дефектов)
Количество ОДР выявленных в период с 2013 по 2016 гг. представлено в таблице 2.2 и в рисунке 2.1:
Таблица 2.2
Остродефектные рельсы, выявленные съемными и переносными дефектоскопами.
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
Лист
ЛистЛистЛистЛист
| Классификация ОДР по НТД | Количество ОДР по годам, шт | ||||
| 2013 | 2014 | 2015 | 2016 | Всего | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 21.1-2 | 114 | 11 | 160 | 90 | 375 |
| 24 | 1 | 1 | 2 | 9 | 13 |
| 26.3 | 18 | 12 | 15 | 19 | 64 |
| 30Г.1-2 | 29 | 38 | 14 | 19 | 100 |
| 38.1 | - | 2 | 11 | 5 | 18 |
| 52.1-2 | 4 | 17 | 11 | 1 | 33 |
| Классификация ОДР по НТД | Количество ОДР по годам, шт | ||||
| 2013 | 2014 | 2015 | 2016 | Всего | |
| 53.1 | 17 | 178 | 107 | 110 | 412 |
| 55 | 2 | 19 | 16 | 18 | 55 |
| 56.3 | 2 | 1 | 9 | 15 | 27 |
| 65 | - | 2 | 4 | - | 6 |
| 69 | - | - | 2 | 1 | 3 |
| 99.1-3 | - | 26 | 9 | 19 | 54 |
| ДС | 6 | 4 | 5 | 7 | 22 |
| ДО | 3 | 3 | 1 | 3 | 10 |
| ДУ | - | 1 | 2 | 7 | 10 |
| ДР | 2 | 3 | 6 | 4 | 15 |
| ДК | 3 | - | 2 | 3 | 8 |
| Итого | 182 | 319 | 377 | 69 | 1227 |

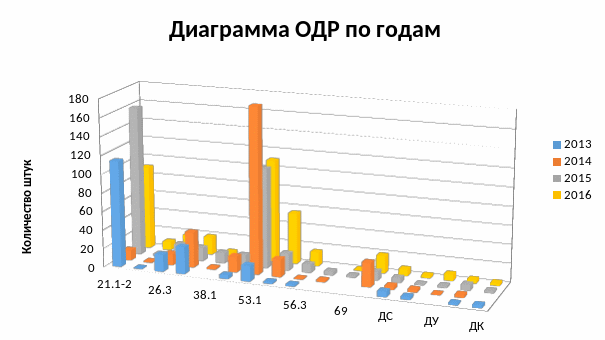

Рисунок 2.1 ОДР в период с 2013 по 2016 гг. (всего, по группам дефектов, по кодам дефектов).
Из рисунка 2.1 видно, что резко выделяется выход рельсов по дефекту 53.1, 21.1-2 и 30Г1-2.
Выделяется также дефекты в зоне сварного шва кода 26.3, 55, 56.3, а также дефекты элементов стрелочных переводов. Преимущественно дефекты развиваются в головке рельса, затем в шейке рельса и в подошве рельса.
2.1.3 Выявление ОДР с 2013 по 2016 гг. по типам дефектоскопов.
При рассмотрении Анализов ЦПО по остродефектным рельсам за год в Талданской дистанции пути, за период с 2013 по 2016 года включительно, была составлена таблица 2.3, в которой показана зависимость ОДР, выявленных различными дефектоскопами за указанный выше период.
Количество ОДР, выявленных дефектоскопами по кодам в период с 2013 по 2016 годы представлено на рисунке 2.4 и в таблице 2.6.
Таблица 2.6 Остродефектные рельсы, выявленные различными дефектоскопами по кодам.
| Классификация ОДР | Количество ОДР, выявленных дефектоскопами, шт | |||||
| РДМ-22 | РДМ-23 | РДМ-33 | РДМ-12 | АВИКОН-11 | АВИКОН-02Р | |
| 21.1-2 | 18 | 25 | 6 | 14 | 18 | 10 |
| 24 | 11 | 6 | 8 | 4 | 12 | 11 |
| 26.3 | 12 | 10 | 3 | 1 | 6 | 7 |
| 53.1 | 18 | 29 | 11 | 3 | 16 | 11 |
| 55 | 8 | 11 | 5 | 2 | 12 | |
| 56.3 | 9 | 16 | 14 | 2 | 11 | 6 |
| 69.1-2 | 11 | 9 | 2 | 3 | 3 | 2 |
| 99.1-3 | 13 | 9 | 1 | 1 | 14 | 13 |
| ДС | 13 | 18 | 2 | 10 | 6 | 4 |
| ДО | 2 | 16 | 12 | 6 | 4 | 3 |
| ДУ | 11 | 10 | 4 | 10 | 8 | 11 |
| ДР | 12 | 8 | 2 | 7 | 13 | 11 |
| ДХ | 14 | 9 | 5 | 5 | 13 | 3 |
| Всего | 139 | 206 | 75 | 68 | 136 | 88 |
На основании этих данных построим диаграмму выхода ОДР по кодам в период с 2013 по 2016 годы.
