Рис.24.3. ПМР спектр декадейтерохлорциклогексана при +25о; -60° и -150о
При -150о конформеры существуют в индивидуальном виде практически неограниченное время.
В табл.24.4 приведены значения свободных конформационных энергий для заместителей самой различной природы, определенные с помощью ЯМР 1Н и 13С при температуре ниже -100оС. Все галогены имеют низкие и кроме фтора близкие значения G°, так как одновременно с ростом объёма атома увеличивается длина связи углерод-галоген. Величина G° закономерно возрастает при переходе от первичной ко вторичной и далее к третичной алкильной группе в ряду СН3 ~ CH3CH2 < CH(CH3)2 < C(CH3)3. Трет-бутильная группа имеет наиболее высокое G°, равное 5,4 ккал/моль. При 25° только 1-2 молекулы трет-бутилциклогексана из 10000 т.е. 0,01% находятся в аксиальной конформации.
Таблица 24.4
Свободные конформационные энергии G° групп Х
Заместитель Х | G°, ккал/моль | Заместитель Х | G°, ккал/моль |
F | -0,25 | C6H5 | -3,1 |
Cl | -0,58 | CN | -0,2 |
Br | -0,48 | COOH | -1,85 |
I | -0,45 | OCOCH3 | -0,7 |
CH3 | -1,8 | OH | -0,87 |
CH2CH3 | -1,8 | OCH3 | -0,55 |
CH(CH3)2 | -2,1 | OTs | -0,52 |
C(CH3)3 | -5,4 | CCH | -0,41 |
NO2 | -1,16 |
Предпочтительность экваториальной ориентации трет-бутильнай группы сделало ее очень удобным репером для изучения систем с заданной конформацией. Следует, однако, отметить, что конформации нельзя представлять полностью закрепленными даже при наличии трет-бутильной или фенильной группы. Конформационная инверсия при 25о и выше имеет место при наличии любого заместителя, поэтому неуместно говорить о такой системе как о закрепленной в одной конформации.
24.2.7. Конформации дизамещенных циклогексанов
1,2; 1,3 и 1,4-Дизамещенные циклогексаны существуют в виде пар геометрических цис-, транс-изомеров относительно плоскости кольца. Каждый диастереомерный геометрический изомер находится в виде равновесной смеси двух кресловидных конформеров. Рассмотрим конформации дизамещенных производных циклогексана на примере диметилциклогексана. Цис-изомер 1,4-диметилциклогексана находится в виде равновесной смеси эквивалентных е,а- и а,е-конформеров.
цис-1,4-диметилциклогексан
G0 = 0

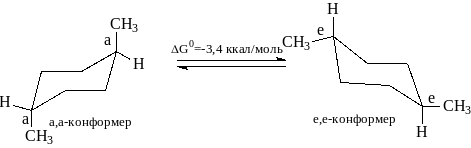

Если заместители одинаковы для цис-1,4-дизамещенного циклогексана, то G0 = 0. Для транс-изомера 1,4-диметилциклогексана в одной конформации оба заместителя аксиальны (а,а), а в другой конформации экваториальны (е,е) и G0 = -3,4 ккал/моль.
транс-1,4-диметилциклогексан
G0 = -3,4 ккал/моль
Для цис- и транс-изомеров 1,2-дизамещенного циклогексана реализуются те же самые конформации, что и для цис- и транс- изомеров 1,4-дизамещенного циклогексана.
В цис-1,3-диметилциклогексане обе метильные группы либо аксиальны, либо экваториальны:
цис-1,3-диметилдиклогексан
В транс-1,3-диметилциклогексане одна метильная группа экваториальна, а другая аксиальна.
транс-1,3-диметилциклогексан
Таким образом, конформационное состояние цис- и транс-изомеров 1,3-дизамещенных циклогексанов полностью противоположно конформационному состоянию соответствующих цис- и транс-изомеров 1,4- и 1,2-дизамещенных циклогексанов. Кроме того, для 1,2- и 1,4-дизамещенных транс-изомер на 1,9 ккал/моль более стабилен, чем цис-изомер. Для 1,3-дизамещенных наблюдается обратная закономерность: цис-изомер оказывается более стабильным.
В заключении этого раздела рассмотрим ситуацию, когда конформация ванны становится более стабильной по сравнению с конформацией кресла. Такая ситуация может быть вызвана наличием двух объемистых трет-бутильных групп в транс-1,3-ди-трет-бутилциклогексане. Каждая из трет-бутильных групп всегда стремится занять экваториальное положение. В транс-1,3-ди-трет-бутилциклогексане в кресловидной конформации это невозможно, так как здесь существует две эквивалентные е,а- и а,е-кресловидные конформации:
Поэтому в результате скручивания транс-1,3-ди-трет-бутилциклогексан принимает форму ванны, где обе трет-бутильные группы занимают экваториальное положение.
Такой переход сопровождается снятием напряжения Питцера трет-бутильной группы и С-Н связей при С-3 и С-5, что полностью компенсирует появление четырёх пар заслоненных С-Н связей в конформации ванны.
24.3. Влияние конформационного состояния на реакционную способность
Влияние конформационного состояния на реакционную способность составляет самый важный и интересный раздел конформационного анализа циклических систем. Этот аспект наиболее подробно изучался на производных циклогексана и конденсированных систем, содержащих несколько циклогексановых колец. Наиболее распространенным способом изучения влияния ориентации группы на её реакционную способность является фиксация конформации с помощью трет-бутильной группы в качестве экваториального репера. Так, например, в цис-4-бром-1-трет-бутилциклогексане атом брома находится в аксиальном положении, поскольку трет-бутильная группа занимает экваториальное положение. Для его диастереомера - транс-4-бром-1-трет-бутилциклогексана бром находится в экваториальном положении.
В реакциях нуклеофильного замещения SN2 типа, протекающих с обращением конфигурации, нуклеофильный агент Y- занимает положение, противоположное положению уходящей группы, т.е. цис-изомер превращается в транс-изомер, а транс-изомер в цис-изомер.
Структура переходного состояния для обеих реакций изотопного обмена галогена одинакова. Следовательно, различие в скорости реакции должно быть вызвано только различием в энергии исходных цис-и транс-изомеров, т.к. энергия активации соответствует разности энергии переходного и исходного состояния. Транс-изомер с экваториальным бромом имеет более низкую энергию основного состояния, и поэтому энергия активации изотопного обмена для него должна быть выше, чем для цис-изомера с аксиальным бромом. Это соответствует более высокой реакционной способности аксиальной связи углерод-галоген в SN2-реакциях по сравнению с экваториальной. Действительно, цис-изомер реагирует с 82Вr- примерно в четыре раза
быстрее, чем транс-изомер. Это случай так называемого стерического ускорения реакции. При ионизации тозилатов цис- и транс-4-трет-бутилциклогексанолов образуется один и тот же карбкатион. Если для этой SN1-реакции применить ту же самую аргументацию, это приведет к выводу о том, что цис-изомер с аксиальной тозилоксигруппой должен быть более реакционноспособным по сравнению с транс-изомером с экваториальной ТsО-группой, что и наблюдается в действительности.
Тозилат цис-4-трет-бутилциклогексанола подвергается сольволизу в муравьиной и уксусной кислоте соответственно в 4 и 2,3 раза быстрее, чем транс-изомер, и разница в свободных энергиях активации сольволиза двух этих эпимерных тозилатов равна различию в энергии экваториальной и аксиальной тозилоксигруппе (рис.24.4).
Рис.24.4. Соотношение энергий активации сольволиза цис- и транс-изомеров тозилатов 4-трет-бутилциклогексанола соответственно с аксиальной и экваториальной тозилоксигруппой
Стерическое ускорение реакции наблюдается также при окислении замещенных циклогексанолов хромовой кислотой. Спирты с аксиальной гидроксильной группой окисляются в 3-6 раз быстрее, чем спирты с экваториальной ОН-группой. В таблице 24.5 приведены значения констант скоростей окисления некоторых алкилзамещенных циклогексанолов хромовой кислотой.
Таблица 24.5
Константы скорости окисления циклогексанолов хромовой кислотой в 90%-ной водной СН3СООН
Из данных, представленных в табл.24.5, следует, что аксиальные спирты окисляются быстрее, чем их экваториальные эпимеры. Максимальное ускорение наблюдается в том случае, когда имеется метильная группа в син-положении по отношению к аксиальному гидроксилу. Это ускорение обусловлено и стерическим, и полярным эффектами. Так, более высокая скорость окисления спирта II по сравнению со спиртом I c экваториальной группой, по-видимому, вызывается и стерическими, и полярными факторами. В то же время ускорение реакции окисления для пары соединений II и IV, где нет дополнительных стерических препятствий, должно вызываться полярным эффектом метильной группы. Напротив, ускорение реакции для пары соединений IV и V обусловлено стерическими причинами. Общепринятое объяснение наблюдаемого порядка изменения скорости окисления основано на ослаблении стерического напряжения пространственно затрудненных спиртов с sp3-гибридным углеродом по сравнению с sp2-гибридным углеродом карбонильной группы. Уменьшение напряжения непосредственно отражается на различии в энергиях переходного состояния, подобного тому, как это было приведено на предыдущем рисунке 24.4, разумеется, при условии, что переходное состояние для двух эпимеров тождественно.
Направление Е2-элиминирования в производных циклогексана решающим образом зависит от конформации уходящей группы и атома водорода при соседних углеродных атомах. Общим стереоэлектронным требованием Е2-реакции производных циклогексана является копланарность и анти-ориентация этих групп (глава 10). Для производных циклогексана этому условию удовлетворяют только 1,2-диаксиальное расположение водорода и уходящей группы X. Поэтому конформация, где Х занимает экваториальное положение, оказывается нереакционноспособной. Наиболее наглядным примером, иллюстрирующим это положение, является Е2-элиминирование НСl из ментилхлорида и неоментилхлорида под действием этилат-иона в этаноле. Для того, чтобы элиминирование стало возможным, ментилхлорид должен принять конформацию, где атом хлора будет аксиальным. Это реализуется только тогда, когда и все остальные заместители в кольце займут аксиальные положения. Такая конформация должна быть энергетически крайне невыгодна и богата энергией, поэтому ее равновесная концентрация должна быть мала, а это замедляет элиминирование.
