Технология централизованных перевозок заключаются в следующем:

перевозки грузов осуществляются одним автотранспортным предприятием, на основании договоров;

заявки на перевозку груза представляются в автотранспортное предприятие грузоотправителями;

погрузка выполняется силами и средствами грузоотправителей, а разгрузка — силами и средствами грузополучателей. Для работы используются погрузочно-разгрузочные механизмы;

выполнение транспортно-экспедиционных операций возлагается на автотранспортное предприятие. Грузоотправители при расчетах за перевозки груза уплачивают автотранспортному предприятию вместе со стоимостью перевозки и стоимость выполнения транспортно-экспедиционных операций;

автотранспортное предприятие вступает в договорные отношения только с грузоотправителями.

При централизованных перевозках автотранспортное предприятие выступает организатором процесса доставки груза получателям и осуществляет не только перевозку груза от отправителя до получателя, но и все связанные с процессом перевозки транспортно-экспедиционные операции (прием груза и получение товарно-транспортных и других сопроводительных документов от грузоотправителей; охрана груза в пути; сдача груза грузополучателям и оформление товарно-транспортных документов), принимая на себя материальную ответственность за сохранность перевозимого груза.

Автотранспортное предприятие контролирует наличие и подготовку груза к перевозке, состояние подъездных путей и обеспеченность погрузочно-разгрузочными механизмами. Проверяет своевременность прибытия автомобилей по установленному графику, организует расстановку их под погрузку и разгрузку, принимает меры по обеспечению загрузки автомобилей до полной их грузоподъемности и по предотвращению сверхнормативных простоев подвижного состава в пунктах погрузки и разгрузки. Поддерживает связь с диспетчерскими пунктами на погрузочных площадках грузоотправителей и контролирует выполнение оперативного плана перевозок по каждому объекту; принимает в случаях необходимости оперативные меры для переключения автомобилей с одного объекта на другой; ведет учет выполнения плана перевозок, проверяет своевременность доставки груза получателям, правильность оформления путевых листов и других товарно-транспортных документов.

Сводные приказы-наряды, оформленные грузоотправителями, составляют на пятидневку, декаду, а в отдельных случаях и на месяц, квартал, год, на каждый пункт отправления отдельно. Сводные приказы-наряды, подписанные ответственным лицом и заверенные печатью, предоставляются на АТП не позднее, чем за два дня до начала планируемого периода.

Расчеты за централизованные перевозки груза автотранспортное предприятие производит с грузоотправителями. Основанием для расчетов являются товарно-транспортные накладные. Стоимость выполненных экспедиционных операций включается отдельной строкой в счете за перевозку груза и оплачивается грузоотправителями одновременно с оплатой стоимости перевозки. При расчетах широко применяют усреднённые расстояния перевозок в систему централизованных расчетов.

1.9 Организация работы подвижного состава и водителей на линии

В процессе дипломного проектирования особое внимание требуют вопросы организации работы водителей на маршрутах и подвижного состава на линии.

Основным элементом позволяющим производить оперативное руководство и контроль над работой подвижного состава на линии служит график движения подвижного состава.

На графике отражаются все элементы транспортного процесса в пространственном и временном разрезе, место нахождения автомобиля в конкретный момент времени.

Подготовительная работа для построения графика движения заключается в определении ряда характеристик маршрута: расстояния между точками дорожной сети (lj), скорости движения на этих участках (Vтj), времени нахождения автомобилей в наряде (Тн) и на линии (Тл), продолжительности обеда (tобед) и отдыха (tотд) водителей, простоя подвижного состава под погрузочно-разгрузочными операциями по каждой ездке (tп-рi), количества автомобилей на маршруте (Аэ), интервалов движения подвижного состава (I).

Для построения графика движения выбирается маршрут с наибольшей длиной оборота. В нашем случае это маршрут № 1.

Расстояния между участками дорожной сети lАВ = 12 км, lВС = 9 км, lСА = 3 км.

Техническая скорость на всех участках маршрута Vт = 24 км/ч.

Время нахождения автомобилей в наряде Тн = 8,34 ч, на линии Тл = 9,34 ч.

Время на обед tобед = 1 ч, время погрузки равняется tп = 0,53 ч., времени разгрузки tр = 0,35 ч.

По расчету количество автомобилей на маршруте Аэ = 4.

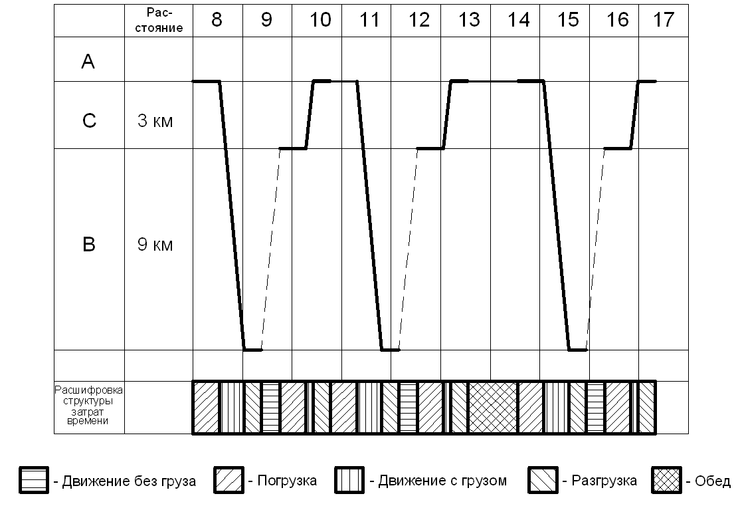

Рис. 1.17 График движения подвижного состава по первому маршруту

Тл = 9,34 ч , tоб = 2,78 ч, Vт = 24 км/ч, n = 3, z = 6, tп = 0,53 ч, tр = 0,35 ч, Аэ = 4

1.10. Производственная программа АТП по эксплуатации подвижного состава

В целом по АТП рассчитываются средние технико-эксплуатационные показатели работы за рабочий день. К ним относятся:

1. Среднее время нахождения в наряде

(

Т

н)

Тн

= Σк (АДркгод · Тнк) / Σк АДркгод = 101992 / 13753 = 7,41 час

где Тнк - время нахождения в наряде единицы подвижного состава на k м маршруте, час.

АДркгод - автомобиле-дни работы k го маршрута за год, автомобиле-дни:

АДркгод = Аэк · Дркгод , автомобиле-дни,

где Аэк - число автомобилей, работающих на k‑м маршруте, автомобили;

Дркгод - число дней работы k‑го маршрута за год, дни.

Значение выражение Σк (АДркгод · Тнк) находится суммированием по всем маршрутам произведений автомобиле-дней работы в году соответствующего маршрута на время нахождения единицы подвижного состава в наряде Тн из табл. 1.13

2. Средняя грузоподъёмность единицы подвижного состава

(

q

)

q

= Σк (АДркгод · qнк) / Σк АДркгод = 219023 / 13753 = 15,93 т

где qнк - номинальная грузоподъёмность единицы подвижного состава на kм маршруте, т.

3. Средний суточный пробег единицы подвижного

состава за рабочий день

(

L

сут)

L

сут = Σк (АДркгод · Lобщк) / Σк АДркгод = 1232999 / 13753 = 89,65 км

где Lобщк - общий пробег единицы подвижного состава за рабочий день на kм маршруте, км.

4. Средний коэффициент статического использования

грузоподъёмности

(

γ

с)

γ

с = Σк (АДркгод · Σiz Ффкi) / Σк (АДркгод · Σiz Ффкi / γcki) = 4133492 / 4611323 = 0,9

где Ффкi - фактическое количество груза перевезённого на i‑й ездке k‑го маршрута, т;

γcki - коэффициент статического использования грузоподъёмности на i‑й ездке k‑го маршрута.

значение Σiz Ффкi представляет собой суточное фактическое количество груза перевезенного на k‑м маршруте и находится суммированием строк Ффi

табл. 1.13. Затем полученное значение умножается на АДркгод . Значение Σiz Ффкi / γcki представляет собой суточное расчетное количество груза перевезенного на k‑м маршруте и находится суммированием строк Ффi деленных на значение на γci соответствующей ездки из табл. 1.13

5. Средняя техническая скорость движения

подвижного состава

(

Vм

)

V

м = Σк (АДркгод · Lобщк) / Σк (АДркгод · Тдвк) = 1232999 / 51233 = 24,1 км/час

6. Средняя эксплуатационная скорость движения

подвижного состава

(

Vэ

)

V

э = Σк (АДркгод · Lобщк) / Σк (АДркгод · Тнк) = 1232999 / 101992 = 12,1 км/час

7. Средний коэффициент использования

пробега

(

β

)

β

= Σк (АДркгод · Lгк) / Σк (АДркгод · Lобщк) = 631216 / 1232999 = 0,5

где Lгк - пробег единицы подвижного состава с грузом за рабочий день на kм маршруте, км.

8. Среднее время простоя подвижного состава

под погрузкой и разгрузкой за одну ездку

(

t

n-p)

t

n-p = Σк (АДркгод · Σiz tn-pki) / Σк (АДркгод · zk) = 50724,85 / 61265,25 = 0,83 час

zk - количество ездок, совершаемое единицей подвижного состава по kму маршруту, за рабочий день.

9. Средний пробег единицы подвижного состава

с грузом за ездку

(

l

е.г.)

l

е.г. = Σк (АДркгод · Σiz lе.г.ki) / Σк (АДркгод · zk) = 631216 / 61265 = 10,3 км

Полученные средние показатели служат исходными данными для расчёта производственной программы по эксплуатации парка подвижного состава:

1. Пробег всего парка автомобилей за год (АLгод)

ALгод =

L

сут · Σк (АДркгод ) = 1232974,4 км

2. Автомобиле-часы в наряде всего парка автомобилей за год (АЧн)

АЧн =

Т

н · Σк (АДркгод ) = 102048,7 а-ч

3. Исходя из режима работы каждого маршрута (количества рабочих дней в году kго маршрута Дркгод ) и показателей транспортной работы за сутки устанавливается годовой объём перевозок (Qгодатп ) и грузооборот (Ргодатп ) и всего парка подвижного состава, эксплуатируемого по всем маршрутам.

Qгодатп = Σкркгод · Σiz Ффкi) = 895000 т

Ргодатп = Σкркгод · Σizфкi · lе.г.ki)) = 9504900 т·км
