- нагрузка от веса мостового полотна.
Нагрузка от веса тела опоры определится по формуле Г.6:
- объем тела опоры;
- удельный вес материала тела опоры;
- ускорение свободного падения.
Расчетная нагрузка в уровне обреза фундамента определяется по формуле Г.3:
Вертикальная нагрузка в уровне подошвы фундамента определяется по формуле Г.2:
Нагрузка от веса одного столба определится по формуле Г.7:
- высота столба.
Расчетная несущая способность столба по грунту определится по формуле Г.8:
- расчетное сопротивление грунта под нижним концом столба, принимаемое по табл. 7.1 [4];
Для правильно запроектированного столбчатого фундамента должно выполняться условие Г.1:
Условие выполняется (запас 1.5 %)
Расчет фундамент остальных опор произведен аналогично приведенному примеру, результаты расчетов приведены в таблице № Г.2.
Таблица Г.2 Итоговые результаты вычислений для Варинта№2
| № опоры | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Глубина заложения, м | 22 | 15 | 21 | 21 | 22 | 21 | 17 | 22 | 22 | 22 |
| Длина столба, м | 22 | 15 | 26.2 | 25.9 | 22 | 22.4 | 18.4 | 22 | 22 | 22 |
| Количество столбов, шт | 9 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 12 | 9 |
Вариант № 3
Определение глубины заложения столбов для промежуточной опоры № 2 выполняется аналогично предыдущим.
Принимается 18 столбов диаметром 1,5 м, длиной 17 м.

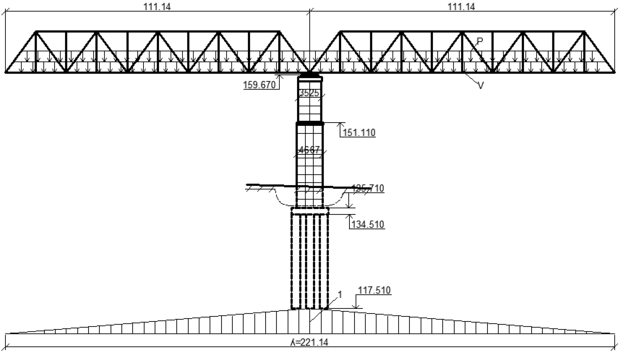

Рисунок – 2. Схема для эскизного расчета промежуточной опоры
Нормативная временная вертикальная нагрузка определяется по формуле Г.4:
Постоянная нагрузка от веса мостового полотна и пролетных строений определится по формуле Г.5:
- нагрузка от веса пролетного строения
;
Нагрузка от веса тела опоры определится по формуле Г.6:
- объем тела опоры;
- удельный вес материала тела опоры;
- ускорение свободного падения.
Расчетная нагрузка в уровне обреза фундамента Г.3:
Вертикальная нагрузка в уровне подошвы фундамента Г.2:
Нагрузка от веса одного столба определится по формуле Г.7:
- высота столба;
Расчетная несущая способность столба по грунту определится по формуле Г.8:
- расчетное сопротивление грунта под нижним концом столба, принимаемое по табл. 7.1 [4];
Для правильно запроектированного столбчатого фундамента должно выполняться условие Г.1:
Условие выполняется (запас 10 %)
Расчет фундамент остальных опор произведен аналогично приведенному примеру, результаты расчетов приведены в таблице № Г.3.
Таблица № Г.3 - Итоговые результаты вычислений для Варинта№3
| № опоры | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Глубина заложения, м | 20 | 20 | 17 | 23 | 23 | 23 | 17 | 17 | 23 | 20 | 20 |
| Длина столба, м | 20 | 20 | 17 | 27.7 | 27.7 | 23 | 23 | 19.3 | 24.9 | 20 | 20 |
| Количество столбов, шт | 6 | 12 | 18 | 18 | 18 | 18 | 18 | 18 | 12 | 12 | 6 |
Вариант № 4
Определение глубины заложения столбов для промежуточной опоры № 8
Принимается 12 столбов диаметром 1,5 м, длиной 24.9 м.
Схема для эскизного расчета промежуточной опоры приведена на рисунке 1.

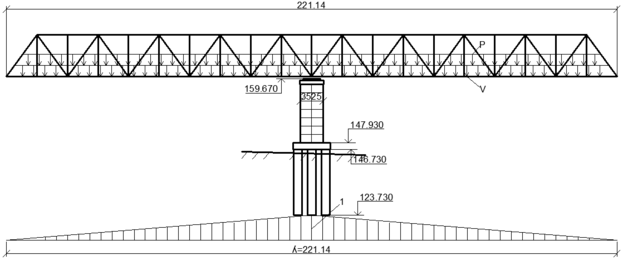

Рисунок – 2. Схема для эскизного расчета промежуточной опоры
Нормативная временная вертикальная нагрузка определяется по формуле Г.4:
Постоянная нагрузка от веса мостового полотна и пролетных строений определится по формуле Г.5:
- нагрузка от веса пролетного строения .
Нагрузка от веса тела опоры определится по формуле Г.6:
- объем тела опоры.
Расчетная нагрузка в уровне обреза фундамента Г.3:
Вертикальная нагрузка в уровне подошвы фундамента определится по формуле Г.2:
Нагрузка от веса одного столба определится по формуле Г.7:
- высота столба;
Расчетная несущая способность столба по грунту определится по формуле Г.8:
- расчетное сопротивление грунта под нижним концом столба, принимаемое по табл. 7.1 [4];
Для правильно запроектированного столбчатого фундамента должно выполняться условие Г.1:
Условие выполняется (запас 5 %)
Расчет фундамент остальных опор произведен аналогично приведенному примеру, результаты расчетов приведены в таблице №Г.4
Таблица № Г.4 - Итоговые результаты вычислений для Варинта№4
| № опоры | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Глубина заложения, м | 20 | 20 | 17 | 23 | 23 | 23 | 17 | 17 | 23 | 20 | 20 |
| Длина столба, м | 20 | 20 | 17 | 27.7 | 27.7 | 23 | 23 | 19.3 | 24.9 | 20 | 20 |
| Количество столбов, шт | 6 | 12 | 18 | 18 | 18 | 18 | 18 | 18 | 12 | 12 | 6 |
Вариант № 5
Определение глубины заложения столбов для промежуточной опоры № 8
Схема для эскизного расчета промежуточной опоры приведена на рисунке 1.

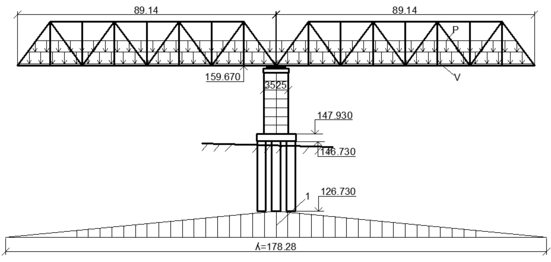

Рисунок – 2. Схема для эскизного расчета промежуточной опоры
Нормативная временная вертикальная нагрузка определяется по формуле Г.4:
Постоянная нагрузка от веса мостового полотна и пролетных строений определится по формуле Г.5:
- нагрузка от веса пролетного строения
.
Нагрузка от веса тела опоры определится по формуле Г.6:
- объем тела опоры.
Расчетная нагрузка в уровне обреза фундамента Г.3:
Вертикальная нагрузка в уровне подошвы фундамента Г.2:
Нагрузка от веса одного столба определится по формуле Г.7:
- высота столба.
Расчетная несущая способность столба по грунту определится по формуле Г.8:
- расчетное сопротивление грунта под нижним концом столба, принимаемое по табл. 7.1 [4];
Для правильно запроектированного столбчатого фундамента должно выполняться условие Г.1:
Условие выполняется (запас 5 %)
Расчет фундамент остальных опор произведен аналогично приведенному примеру, результаты расчетов приведены в таблице №Г.5
Таблица № Г.5 - Итоговые результаты вычислений для Варинта№5
| № опоры | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Глубина заложения, м | 20 | 21 | 21 | 21 | 21 | 21 | 21 | 17 | 17 | 9 |
| Длина столба, м | 20 | 23 | 21 | 25 | 24.8 | 22.4 | 22.9 | 19 | 20 | 20 |
| Количество столбов, шт | 9 | 18 | 18 | 18 | 18 | 18 | 18 | 12 | 12 | 20 |
Вариант №6
