8. Максимальная скорость подъема груза 20 м/мин;

9. Минимальная скорость опускания груза 0.065 м/мин;

10. Масса крана 83.5 т;

Рисунок Ж.3 – Основные размеры крана ДЭК-631а

Рисунок Ж.4 – График грузоподъемности крана ДЭК-631а

Технические характеристики деррик-кран УМК-2

1. Максимальная грузоподъемность 20 т;

2. Максимальный грузовой момент 300 тс·м;

3. Длина стрелы 22.5 м;

4. Максимальный угол поворота мачты 160 град;

5. Ширина колеи 5.8-8 м;

6. Максимальный вылет стрелы 5.5 м;

7. Минимальный вылет стрелы 22.8 м;

8. Скорость поворота мачты 0.27 об/мин;

9. Скорость подъема груза 6.85 м/мин;

10. Скорость подъема стрелы 37 м/мин.

Рисунок Ж.5 – Основные размеры деррик-крана УМК-2

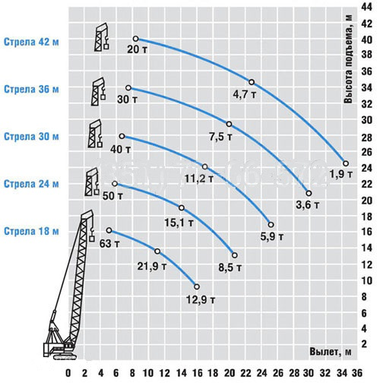

Рисунок Ж.6 – График грузоподъемности деррик-кран УМК-2

Технические характеристики бетононасоса МАЗ-630300 (KVM 34XG)

1. Диаметр бетоноводов 125 мм;

2. Высота подачи 34 м;

3. Рабочий диапазон по горизонтали 30 м;

4. Диапазон вращения 550 град;

5. Максимальное давление бетона 85 бар;

6. Производительность 96 м³/час;

7. Емкость водяного бака 500 л.

Рисунок Ж.7 – Рабочий диапазон бетононасоса KVM 34 XG

Технические характеристики автобетоносмесителя КАМАЗ 58148W

1.Базовое шасси автобетоносмесителя – КАМАЗ 65201;

2.Полезный объем смесительного барабана 8 м³;

3. Геометрический объем 14 м³;

4.Частота вращения смесительного барабана 0-14 об/мин;

5. Продолжительность перемешивания – 20 мин;

6. Высота загрузки смесительного барабана – 3700 мм;

7. Диапазон наклона выгрузочного лотка – 10- ;

8. Вместимость бака для воды – 800 л;

9. Мощность установленная – 45,6 кВт;

10. Темп загрузки/выгрузки бетонной смеси – 1 м³/мин;

11. Угол опрокидывания в поперечной плоскости - ;

12. Максимальная скорость машины при полной нагрузке – 60 км/ч.

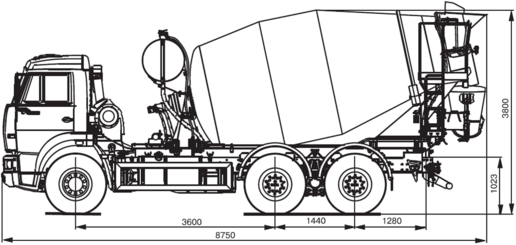

Рисунок Ж.8 – Основные размера автобетоносмесителя КАМАЗ 58148W

Технические характеристики тягача КАМАЗ 5490 NEO

1. Полная масса 18.6 т;

2. Максимальная мощность двигателя 401 л.с.;

3.Высота седельно-сцепного устройства 1150 мм;

4. Вместимость топливного бака 695 л;

5. Внешний габаритный радиус поворота 8 м;

6. Угол преодолеваемого подъема 10 град.;

7. Максимальная скорость 90 км/ч.

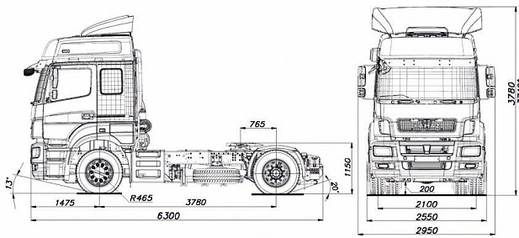

Рисунок Ж.9 – Основные размеры тягача КАМАЗ 5490 NEO

Технические характеристики полуприцепа НЕФАЗ 93341

1. Масса перевозимого груза 23.2 т;

2. Масса снаряженного прицепа 9.8 т;

3. Полная масс прицепа 33 т;

4. Объем кузова 79 м³;

5. Максимальная высота сидельно-сцепного устройства 1380 мм;

6. Максимальная скорость при полной массе 80 км/ч.

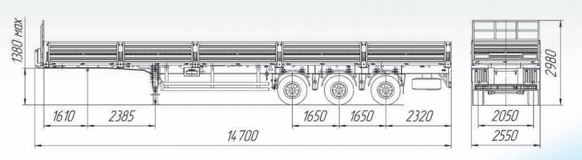

Рисунок Ж.10 – Основные размеры полуприцепа НЕФАЗ-93341

Технические характеристики самосвала КАМАЗ 65115-А4

1. Грузопоъемность автомобиля 15 т;

2. Полная масс 25.2 т;

3. Максимальная мощность 298 л.с;

4. Объем платформы 10 м³

5. Внешне габаритный радиус поворота 10 м;

6. Угол преодолеваемого подъема 25 град.;

7. Максимальная скорость 100 км/ч.

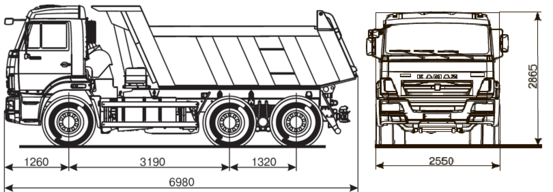

Рисунок Ж.11 – Основные размеры самосвала КАМАЗ 65115-А4

Технические характеристики маневрового тепловоза ТЭМ18ДМ

1. Мощность тепловоза: 1200 л.с.;

2. Конструкционная скорость: 100 км/ч;

3. Масса тепловоза: 126 т.;

4. Длина по осям автосцепок: 16.9 м;

5. Сила тяги при трогании с места: 319 кН.

Технические характеристики путеукладочного крана УК25/9-18

1. Производительность: 750 м/час;

2. Грузоподъемность платформы: 40 т;

3. Грузоподъемность грузовой лебедки: 18 т;

4. Скорость подъема грузовой груза : 0.2 м/с;

5. Скорость передвижения пакетов: 0.4 м/с;

6. Скорость передвижения крана в рабочем положении: 20 км/ч;

7. Максимальная сила тяги: 63 кН;

8. Масса: 102 т.

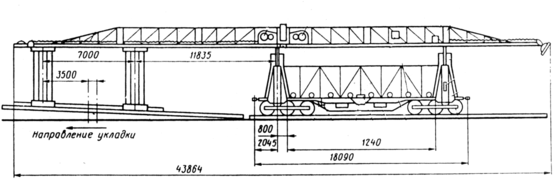

Рисунок Ж.12 – Основные размеры путеукладочного крана УК25/9-18

Технические характеристики железнодорожной платформы оборудованной УСО-2

1. Грузоподъемность: 71 т;

2. Скорость конструкционная: 120 км/ч;

3. Скорость в составе рабочего поезда: 70 км/ч;

4. Количество осей: 4шт;

5. Скорость перетягивания пакета: 3.6 км/ч.

6. Длина платформы по осям буферов: 14.62 м;

7. Ширина платформы: 3.14 м.

В состав комплекта УСО-2 входят порталы, обоймы роликового конвейера, съемные упоры, фартуки, лестницы.

Рисунок Ж.13 – Общий вид платформы

Технические характеристики катера ПРОЕКТ 387

1. Длина: 14.02 м;

2. Ширина 3.82 м;

3. Водоизмещение стандартное: 26.5 т;

4. Водоизмещение в грузу 34 т;

5. Осадка средняя в грузу 1.5 м;

6. Скорость полного хода; 9.5 узлов;

7. Мощность двигателя 2х110 кВт;

8. Мощность дизель-генератора 40л.с

Технические характеристики понтона КС-63

1.Габаритные размеры ДхШхВ: 7.2х3.6х1.8м;

2.Вес одного понтона: 5.96 т;

3. Полное водоизмещение: 45 м³;

4. Осадка от собственного веса: 0.25м;

5. Грузоподъемность одного понтона: 27т.

Технические характеристики вибропогружателя ВРП-70/200

1. Статический момент дебалансов: 23-70 т·см;

2. Частота колебаний: 0-8.3 Гц;

3. Максимальная вынуждающая сила: 1900 кН;

4. Мощность электродвигателя: 200 кВт;

5. Амплитуда колебаний: 18-50 мм;

6. Габаритные размеры: 1700х1600х3500 мм;

7. Общая масса: 13000 кг;

8. Погружаемый элемент и его максимальные размеры в плане:

Металлические и железобетонные сваи-оболочки d=1.6-3.0 м;

9. Глубина погружения: 50 м.

Технические характеристики кран КАТО NK-1200s

1. Грузоподъемность – 120 т;

2. Длина стрелы – 50 м;

3. Длина гуська – 20 м;

4. Вылет стрелы – 3,5-30 м;

5. Максимальный угол подъема – 83 град;

6. Максимальная высота подъема крюка

- без гуська – 50 м

- с гуськом – 70 м

7. Скорость подъема стрелы – 70 сек

8. Скорость выдвижения стрелы – 190 сек

9. Скорость вращения поворотной платформы – 2 об/мин

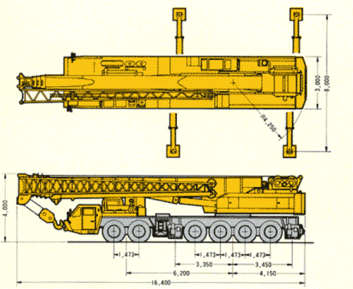

Рисунок Ж.14 – Основные размеры крана КАТО NK-1200s

Приложение З

Шаровые опорные части пролетного строения

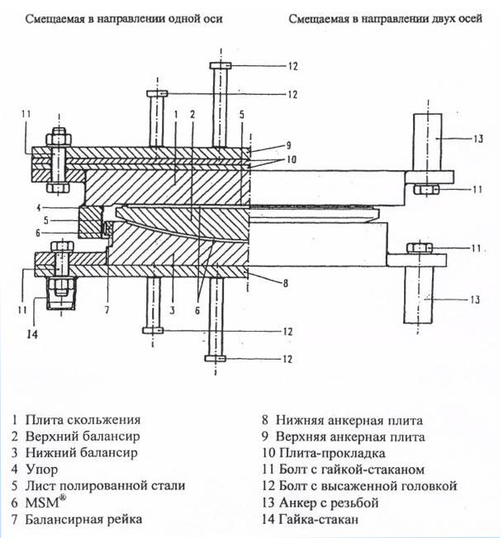

Рисунок З.1 – Опорные части с шаровым сегментом

Крепление опорной части к пролетному строению выполняется 20 высокопрочными болтами М24, крепление к подферменнику 8 фундаментных болтов М30. Реакция опорных частей на сжатие составляет 500 тс, горизонтальная поперечная 81 тс, на отрыв 16 тс.

СПИСОК ЧЕРТЕЖЕЙ

1. Вариант моста №1 и №2;

2. Вариант моста №3 и №4;

3. Вариант моста №5 и №6;

4. Вариант №1 и ТЭО;

5. Конструирование промежуточной опоры;

6. Армирование буронабивных столбов и ростверка промежуточной опоры;

7. Конструирование береговой опоры;

8. Армирование буронабивных столбов и ростверка береговой опоры;

9. Армирование подферменников промежуточной и береговой опоры;

10. Технология производства работ по сооружению береговой опоры;

11. Технология производства работ по сооружению промежуточной опоры стадии №1, №2, №3, №4, №5;

12. Технология производства работ по сооружению промежуточной опоры стадии №6, №7,№8, №9;

13. Технология производства работ по сооружению промежуточной опоры стадии №10, №11, №12, №13, №14.

14. Технология производства работ по монтажу пролетных строений стадии №1,№2, №3, №4, №5;

15. Технология производства работ по монтажу пролетных строений стадии №6, №7, №8, №9, №10;

16. План строительных площадок;

17. Календарный график производства работ.
