6.1.10. Резка концов стержней электрической дугой при сборке конструкций или разделке кромок стержней не допускается. Указанные операции следует выполнять специальными электродами для резки арматуры марки ОЗР-2 (см. п. 3.3.5).

6.1.11. Для снижения сварочных напряжений в узлах сопряжений сборных железобетонных конструкций необходимо:

сварку протяженными швами опорных и соединительных элементов закладных изделий выполнять после сварки выпусков стержней и их остывания*(8);

сварку трех и более выпусков стержней, расположенных в одном ряду, выполнять от среднего стержня к краю попеременно по одному выпуску (например, справа от сваренного стержня, а затем слева), при этом сварку выпусков стержней в колоннах выполнять в той же последовательности одновременно двумя сварщиками с двух сторон по диагонали;

наплавку фланговых швов при ванно-шовной сварке производить после остывания основного шва;

осуществлять нагрев стыковых соединений стержней в соответствии с рекомендациями, изложенными в п. 6.20.3.

Механизированная сварка стыковых соединений выпусков арматуры в инвентарных формах

6.2. Ванная сварка под флюсом однорядной арматуры

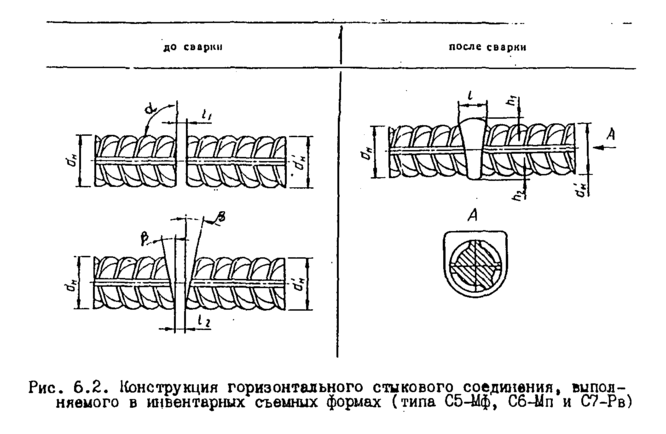

6.2.1. Конструкция и размеры стыкового соединения арматурных стержней типа С5-Мф должна соответствовать приведенной на рис. 6.2 и в табл. 6.1*(9).

Примечание. Ванная сварка в инвентарных формах термомеханически упрочненной арматуры классов Ат-IIIС и Ат-IVС запрещается из-за локального разупрочнения стали, (снижение временного сопротивления на один класс прочности).

Таблица 6.1

┌──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ Размеры в мм │

├───────────┬────────┬──────┬───────┬───────────┬─────┬────────┬──────┬────────────────────┬─────────────────────┬─────────────────────────┤

│Обозначение│ Класс │ d_н │d'_н/d_│ l_1 │ l_2 │ альфа, │ бета │ l │ h_1 │ h_2 │

│ типа │арматуры│ │ н │ │ │ -10° │ │ │ │ │

│соединения,│ │ │ │ │ │ │ │ │ │ │

│ способа │ │ │ │ │ │ │ │ │ │ │

│ сварки │ │ │ │ │ │ │ │ │ │ │

├───────────┼────────┼──────┼───────┼───────────┼─────┼────────┼──────┼────────────────────┼─────────────────────┼─────────────────────────┤

│С5-Мф, │A-I, │20-40 │0,5-1,0│ 12-20 │5-12 │ 90° │10-15°│ <= 1,5 d_н │ <= 0,15 d_н │ <= 0,2 d_н │

│С6-Мн, │A-II, │ │ │ ───── │ │ │ │ ───────── │ ───────── │ ───────── │

│С7-Рв │A-III │ │ │ 12-16 │ │ │ │ <= 1,2 d_н │ <= 0,05 d_н │ <= 0,05 d_н │

└───────────┴────────┴──────┴───────┴───────────┴─────┴────────┴──────┴────────────────────┴─────────────────────┴─────────────────────────┘

Примечания: 1. Размеры в знаменателе относятся к одноэлектродной сварке.

2. При отношении d'_н/d_н < 1 линейные размеры относятся к стержню большего диаметра.

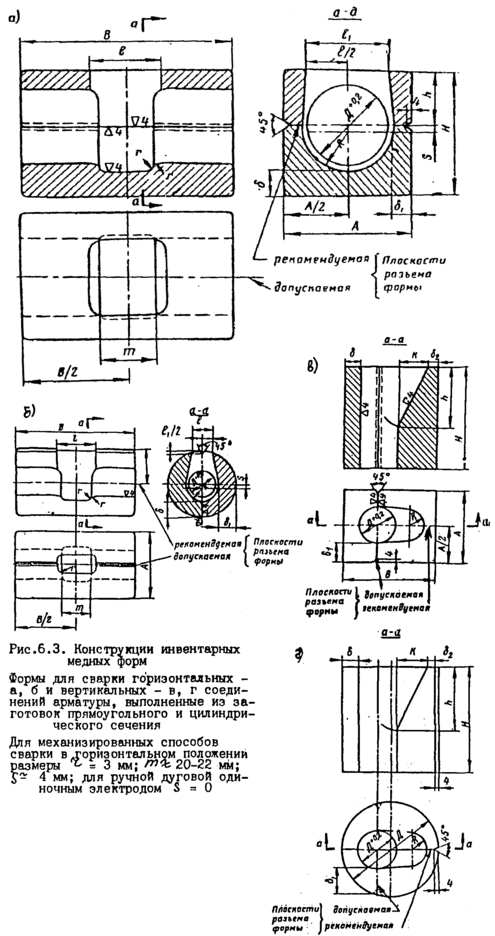

6.2.2. Конструкции и размеры инвентарных медных (медь любых марок) или графитных (графит марок ЭЭГ, ЭГ1, ППГ, ГМ3) форм должны соответствовать приведенным на рис. 6.3 и табл. 6.2.

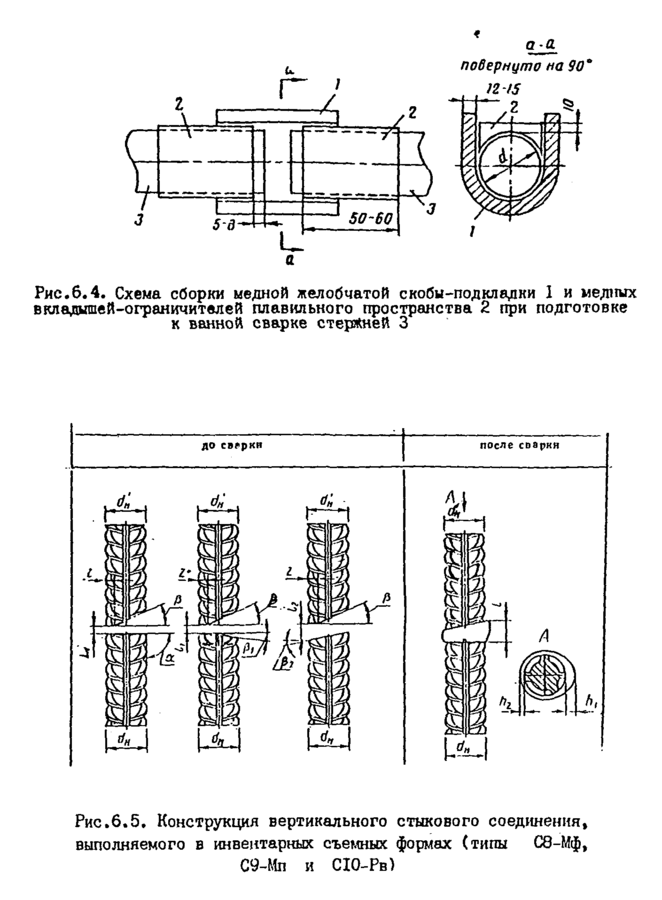

6.2.3. При сварке горизонтальных соединений стержней допускается применять медные скобы (желобчатые формующие подкладки) в сочетании с медными вкладышами, устанавливаемыми слева и справа от зазора между торцами арматуры (рис. 6.4).

6.2.4. Закрепление инвентарных форм на стержнях следует выполнять струбцинами или вязальной проволокой или зажимными приспособлениями любой конструкции. Проскальзывание по арматуре инвентарных форм в горизонтальном и вертикальном направлении или сдвиг половинок составных форм по отношению друг к другу не допускается.

6.2.5. Между внутренней поверхностью инвентарных форм и наружными поверхностями стержней не должно быть зазоров. При наличии зазора на стержни, отступя 5-10 мм от их торцов, следует наматывать шнуровой асбест, обеспечивая плотное прилегание к стержням половинок форм после их закрепления.

6.2.6. Для сварки горизонтальных соединений стержней рекомендуется применять разделку торцов с двухсторонним скосом и прямую разделку (рис. 6.2). Сварку стержней с прямым скосом могут выполнять сварщики высшей квалификации, при этом для предохранения поверхности медных и графитных форм от подплавления в момент возбуждения дуги рекомендуется засыпать в зазор между торцами стержней 2-3 г сухой измельченной, очищенной от масла и грязи стружки, приготовленной из арматуры того же класса.

6.2.7. Конструкция и размеры стыкового соединения вертикальных стержней типа С8-Мф должны соответствовать приведенным на рис. 6.5 и в табл. 6.3.

6.2.8. Для сварки вертикальных соединений рекомендуется применять прямую разделку нижнего стержня. На время освоения процесса механизированной сварки допускается использовать разделку нижнего стержня со скосом "на себя". Разделка нижнего стержня с обратным уклоном ("от себя") допускается при условии, что сварку таких соединений будут выполнять сварщики, имеющие удостоверения на право производства таких работ.

Размеры вертикальных инвентарных форм приведены в табл. 6.2.

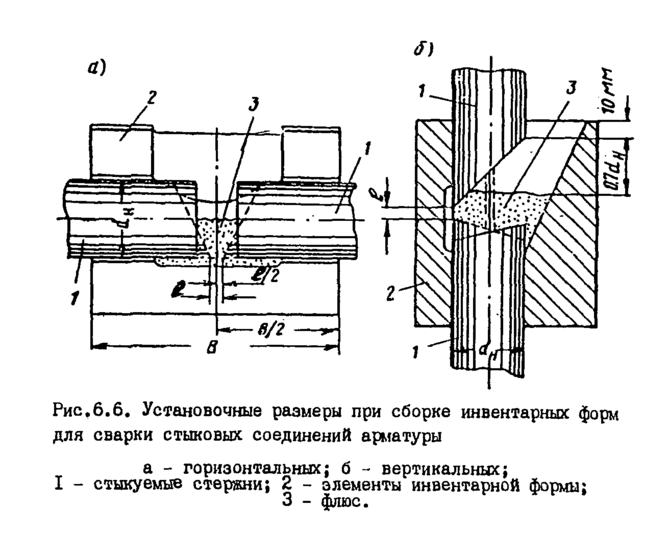

На горизонтальные и вертикальные соединения арматуры инвентарные формы следует устанавливать на подготовленные для сварки концы стержней таким образом, чтобы были выдержаны установочные размеры, приведенные на рис. 6.6.

Таблица 6.2

┌──────────┬─────────┬────────────────────────────────────────────────────────────────────────────────┐

│Положение │Диаметры │ Размеры призматических/цилиндрических инвентарных медных форм │

│стержней в│стыкуемых├──────┬─────────┬───────────┬────────┬─────┬─────┬──────┬──────┬───────┬────────┤

│пространс-│стержней,│ А │ В │ Н │ D │ К │ l = │ R │дельта│дельта_│дельта_2│

│ тве │ мм │ │ │ │ │ │ l_1 │ │ │ 1 │ │

│ │ ├──────┴─────────┴───────────┤ │ │ │ ├──────┴───────┴────────┤

│ │ │ не менее │ │ │ │ │ не менее │

├──────────┼─────────┼──────┬─────────┬───────────┼────────┼─────┼─────┼──────┼──────┬───────┬────────┤

│Горизонта-│ 20 │ 65 │ 70/80 │ 80 │ 23,5 │ 26 │ 25 │ 13 │ 20 │ 20 │ - │

│льное │ │ │ │ │ │ │ │ │ │ │ │

│ │ 22 │ 70 │ │ │ 25,5 │ 26 │ │ 14 │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 25 │ 75 │ │ │ 28,5 │ 28 │ │ 16 │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 28 │ 80 │ │ │ 32,5 │ 30 │ │ 18 │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 32 │ 85 │ │ │ 36,5 │ 30 │ │ 19 │ │ │ │

│ ├─────────┼──────┼─────────┼───────────┼────────┼─────┼─────┼──────┼──────┼───────┼────────┤

│ │ 36 │ 90 │ 80/100 │ 90/100 │ 41,5 │ 35 │ 30 │ 22 │ 20 │ 20 │ - │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 40 │ 95 │ │ │ 45,5 │ 35 │ │ 24 │ │ │ │

├──────────┼─────────┼──────┼─────────┼───────────┼────────┼─────┼─────┼──────┼──────┼───────┼────────┤

│Вертикаль-│ 20 │ 80 │ 80 │ 90 │ 23,5 │ 55 │ 30 │ 10 │ 20 │ 20 │ 10 │

│ное │ │ │ │ │ │ │ │ │ │ │ │

│ │ 22 │ │ │ │ 23,5 │ 60 │ │ │ │ │ │

│ ├─────────┼──────┼─────────┼───────────┤ ├─────┼─────┼──────┼──────┤ │ │

│ │ 25 │ 90 │ 90 │ 100 │ 28,5 │ 65 │ 26 │ 12 │ 15 │ │ │

│ │ │ ├─────────┼───────────┤ │ │ ├──────┤ │ ├────────┤

│ │ 28 │ │ 100 │ 100 │ 32,5 │ │ │ 14 │ │ │ 15 │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 32 │ │ │ │ 36,5 │ │ │ │ │ │ │

│ ├─────────┼──────┼─────────┼───────────┤ ├─────┤ ├──────┼──────┤ │ │

│ │ 36 │ 100 │ 110 │ 120 │ 41,5 │ 75 │ │ 15 │ 20 │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

│ │ 40 │ │ │ │ 45,5 │ 80 │ │ 18 │ │ │ │

└──────────┴─────────┴──────┴─────────┴───────────┴────────┴─────┴─────┴──────┴──────┴───────┴────────┘

Примечания: 1. При изготовлении инвентарных форм из графита размеры А и В следует увеличить на 25-30%.

2. При износе внутренних размеров форм допускается использовать их для сварки арматуры следующего за первоначальным диаметром, изменив размеры А, В, Н, дельта, дельта-1.

3. Для сварки между собой стержней различного диаметра (d_1 < d_2) размеры медных форм следует принимать по диаметру большего из свариваемых стержней, обеспечив со стороны меньшего диаметра герметичность во избежание вытекания расплавленного шлака и металла.

Таблица 6.3

┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ Размеры в мм │

├────────┬───────┬─────┬────────┬─────────┬────┬─────────┬────────┬──────┬──────┬───────┬────────┬───────────┬───────────────────────┤

│Обозна- │ Класс │ d_н │d'_н/d_н│ l_1 │l_2 │ z │ альфа │ бета │бета_1│бета_2 │ l │ h_1 │ h_2 │

│ чение │армату-│ │ │ │ │ │ -10° │ │ │ │ │ │ │

│ типа │ ры │ │ │ │ │ │ │ │ │ │ │ │ │

│соедине-│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ния, │ │ │ │ │ │ │ │ │ │ │ │ │ │

│способа │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ сварки │ │ │ │ │ │ │ │ │ │ │ │ │ │

├────────┼───────┼─────┼────────┼─────────┼────┼─────────┼────────┼──────┼──────┼───────┼────────┼───────────┼───────────────────────┤

│С8-Мф, │A-I, │20-40│0,5-1,0 │ 5-15 │8-20│ <= 0,15 │ 90° │40-50°│10-15°│20-25° │<= 2 d_н│ <= 25 │ <= 0,15 d_н │

│С9-Мп, │A-II, │ │ │ ───── │ │ d_н │ │ │ │ │ │ ───── │ ──────────── │

│С10-Рв │A-III │ │ │ 3-10 │ │ │ │ │ │ │ │ <= 15 │ <= 0,05 d_н │

└────────┴───────┴─────┴────────┴─────────┴────┴─────────┴────────┴──────┴──────┴───────┴────────┴───────────┴───────────────────────┘

Примечания: 1. При ручной дуговой одноэлектродной сварке и сварке порошковой проволокой разделку с обратным скосом нижнего стержня производить не следует, то же относится к стержням диаметром >= 32 мм.

2. Размеры в знаменателе относятся к одноэлектродной сварке.

3. При отношении d'_1/d_н < 1 линейные размеры относятся к стержню большего диаметра.

6.2.9. Применительно к широко распространенным полуавтоматам общего назначения параметры режима сварки одинарных горизонтальных и вертикальных соединений стержней должны соответствовать приведенным в табл. 6.4.

6.2.10. Перед началом сварки в форму следует засыпать дозу флюса в количестве, приведенном также в табл. 6.4. Если в процессе сварки начинается разбрызгивание жидкого шлака, флюс следует добавлять порциями, равными ~ 1/3 первоначальной дозы.

6.2.11. Рекомендуемую дозу флюса следует засыпать в форму единовременно перед сваркой. В тех случаях, когда рекомендуемое количество флюса не умещается в плавильном пространстве формы, его остаток следует досыпать после полного расплавления первоначальной дозы.

6.2.12. При сварке в медных формах с увеличенным (в результате износа) размером плавильного пространства количество флюса должно быть увеличено с тем, чтобы глубина шлаковой ванны, измеряемая как толщина закристаллизовавшегося после остывания стыка шлака, соответствовала данным, приведенным в табл. 6.4.

Таблица 6.4.

┌───────┬────────┬──────────┬────────┬─────────┬────────┬───────┬───────┐

│Диамет-│Диаметр │Скорость │Началь- │Сварочный│Длина │Глубина│Доза │

│ры │проволо-│подачи │ное │ток, А │сухого │шлако- │флюса, │

│армату-│ки, мм │проволоки,│напряже-│ │вылета │вой │г │

│рных │ │м/ч │ние │ │электро-│ванны, │ │

│стерж- │ │ │дуги, В │ │да, мм │мм │ │

│ней, │ │ │ │ │ │ │ │

│(мм) │ │ │ │ │ │ │ │
