КФЧ — код конфигурации числа;

И — признак индексации;

А1 — первый адрес команды;

А2 — второй адрес команды;

БДЗУК — приращение базы ДЗУ команд;

БОЗУК — приращение базы ОЗУ команд;

Пр1, Пр2 — признаки передачи управления по коду «0» или «1»;

Пр — признак условного перехода;

Np — номер сравниваемого разряда в команде условного перехода.

КОП — определяет действия ВчУ в течении определенного промежутка времени с соответствующей комбинацией устройств, блоков, элементов, участвующих в выполнении заданной операции.

КФЧ (3-х разрядный) — определяет вид конфигурации числовой информации при выполнении арифметических и логических операций.

И (3-х разрядный) — введен в формат большинства команд для изменения адреса второго операнда при организации ветвлений в программе и вычислений. Физически признак «И» определяет номер одного из 7-и 18 разрядных ОР, получивших название индексных регистров.

Первый адрес команды А1-пятиразрядный по нему происходит обращение только к оперативным регистрам. В ВчУ 16 оперативных 36 разрядных регистров. В 11-14 разрядах указывается номер регистра, в 15 разряде — номер полуслова. Четный адрес указывает на обращение к старшему полуслову, нечетный - на младшее полуслово.

Второй адрес команды А2 - 16 разрядный и по нему происходит обращение как к ОР, так и к ЗУ. При обращении к ОР адрес находится в 27-31 разрядах,

в остальных разрядах — нули.

При наличии "1" в 16 разряде А2 идет обращение к ДЗУ или ПЗУ, при наличии "0" — к ОЗУ или УК.

В 31 разряде А2 указывается номер полуслова, к которому идет обращение. Если 31-й разряд равен 0, то обращение будет к старшему полуслову, в противном случае — к младшему полуслову.

Для команд пересылки информации адресация может осуществляться не к полусловам, а к полным словам. В этом случае значения 15-го и 31-го разрядов адреса могут быть произвольными.

2.3. Формирование исполнительных адресов.

Исполнительный адрес состоит из двух составляющих: адреса модуля и адреса в модуле ЗУ. Адрес модуля всегда 4-х разрядный. Адрес в модуле при обращении к ДЗУ 14-разрядный, при обращении к ОЗУ — 12-ти разрядный. Адрес модуля зависит от типа обращения (обращение за командой или за числом), места нахождения команды или числа (ОЗУ или ДЗУ) и формируется из приращений баз ДЗУ команд (БДЗУК), ДЗУ чисел (БДЗУЧ), ОЗУ команд (БДЗУК), ОЗУ чисел (БОЗУК) и 16,17,18, разрядов А2.

Адрес модуля и адрес в модуле включают разряды, указанные в таблице 1.

Таблица 1

Распределение разрядов полного адреса

Тип обращения к ЗУ и место нахождения команды	Адрес модуля		Адрес в модуле
	Разряды ССП	Разряды А2	Разряды А2
Обращение за командой, находящейся в ДЗУ	13-15	16	17-30
Обращение за числом находящимся в ДЗУ	9-11	16	17-30
Обращение за командой, находящейся в ОЗУ	12	16-18	19-30
Обращение за числом находящимся в ОЗУ	8	16-18	19-30

Обозначения:

А2 — второй исполнительный адрес;

ССП — регистр слово состояния процессора.

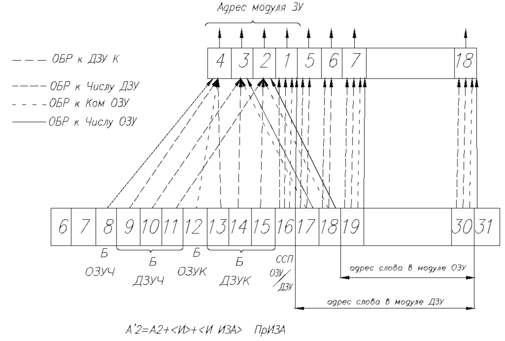

Порядок формирования адреса модуля ЗУ показан на рис. 3.

В СВ приняты следующие номера модулей ЗУ, указанные в Табл. 2.

Таблица 2

Номера модулей ЗУ

0010	Адрес первого модуля ОЗУ
0100	Адрес второго модуля ОЗУ
0110	Адрес третьего модуля ОЗУ
1000	Адрес четвертого модуля ОЗУ
1010	Адрес пятого модуля ОЗУ
1100	Адрес шестого модуля ОЗУ
1110	Адрес седьмого модуля ОЗУ
0001	Адрес нулевого модуля ДЗУ
0011	Адрес первого модуля ДЗУ
0101	Адрес второго модуля ДЗУ
0111	Адрес третьего модуля ДЗУ
1001	Адрес четвертого модуля ДЗУ
1011	Адрес пятого модуля ДЗУ
1101	Адрес шестого модуля ДЗУ
1111	Адрес седьмого модуля ДЗУ

Исполнительный адрес обращения в ЗУ (A’2) формируется по следующей формуле:

А’2 = А2 + <И> + (<ИИЗА>·ПрИЗА), где

<И> — содержимое индексного регистра;

<ИИЗА> — содержимое индексного регистра ИЗА (любого из ОР);

ПрИЗА – признак изменения адреса, который устанавливается командой, предшествующей данной (либо командой ИЗА — изменение адреса следующей команды, либо командой ДШЗ — дешифрации заявки, либо командой ЗНПИ — запись номера процессора с установкой признака ИЗА).

Адрес А2, находящийся в ЗУ формируется следующим образом.

- При обращении за числом, находящимся в ОЗУ:

А2 = 8р(ССП) + 16,17,18р(ССП) + 19…30р(ССП)

 

адрес модуля ЗУ адрес ячейки в модуле

- При обращении за числом, находящимся в ДЗУ:

А2 = 9,10,11р(ССП) + 16р(ССП) + 17…30р(ССП)

 

адрес модуля ЗУ адрес ячейки в модуле

- При обращении за командой, находящейся в ОЗУ:

А2 = 12,16,17,18р(ССП) + 19…30р(ССП)

 

адрес модуля ЗУ адрес ячейки в модуле

- При обращении за командой, находящейся в ДЗУ:

А2 = 13…15р(ССП) + 16р(ССП) + 17…30р(ССП)

 

адрес модуля ЗУ адрес ячейки в модуле

2.4. Индексные регистры.

В ВчУ при выполнении большинства команд предусмотрена возможность индексирования адреса второго операнда. Для этого в формат команды введен 3-х разрядный признак индексации (И). Значения признака индексации указаны в таблице 3.

Таблица 3

Значение признака индексации

Значение признака индексации (И)		Обозначение индексного регистра	Адрес индексного регистра
Двоичное	Восьмеричное
000	0	Без индексации
001	1	И1	03
010	2	И2	05
011	3	И3	07
100	4	И4	11
101	5	И5	13
110	6	И6	15
111	7	И7	17

2.5. Конфигурирование обрабатываемой информации.

Необходимость частой упаковки и распаковки информации и экономии памяти требует записи нескольких чисел в одну ячейку памяти. Для сокращения числа служебных команд и времени реализации алгоритма функционирования СВ предусмотрена возможность работы с числовой информацией разной разрядности — конфигурирование чисел.

Конфигурирование чисел в ВчУ заключается в делении 36 разрядного числа на два полуслова: активное и пассивное. В выполнении арифметических и логических операций участвует только активное полуслово.

Конфигурирование осуществляется с точностью до полуслова для первого операнда и до байта (в пределах обрабатываемого полуслова) для второго операнда.

При работе с арифметическими и логическими командами в пассивном байте второго операнда в сумматор передаются нули.

Номер активного полуслова определяется значением младшего разряда соответствующего адреса операнда.

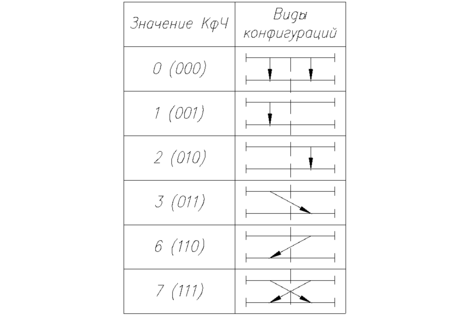

Системой команд ВчУ предусмотрено шесть видов конфигураций, определяемых 3-х разрядным КФЧ (рис.4), которые выполняются по одной из трех команд пересылок информации между ОР и ОЗУ: П1, П2 и П3.

Рис. 4. Виды конфигураций

По команде П1 производится пересылка информации из ОЗУ в ОР, по команде П2 — из ОР в ОЗУ, по команде П3 — конфигурированное содержимое ячеек ОР и ОЗУ меняется местами. При пересылках пассивное число слова ячейки ЗУ, куда пересылается информация, остается без изменения.

При КФЧ=4 пересылаются полноразрядные не конфигурированные слова.

Значение КФЧ=5 используется при выполнении команд «Запись информации с ПОУ СВ» (ЗПОУ), «Запись номера процессора» (ЗНП) и «Запись номера процессора с установкой признака ИЗА» (ЗНПИ).

2.6. Команды ВчУ.

ВчУ оперирует с 53 командами, которые делятся на пять групп команда в соответствии с форматом.

Состав команд.

1. Группа арифметических и логических команд:

СЛОЖЕНИЕ 1…3 (СЛ1…СЛ3);

ВЫЧИТАНИЕ 1…3 (ВЧ1…ВЧ3);

ДИЗЪЮНКЦИЯ 1…3 (Д1…Д3);

КОНЪЮНКЦИЯ 1…3(К1…К3);

СРАВНЕНИЕ 1…3 (СР1…СР3);

СДВИГ 1…3 (СД1…СД3);

НОРМАЛИЗАЦИЯ (НОРМ);

УМНОЖЕНИЕ (УМН);

ДЕЛЕНИЕ (ДЕЛ).

Команды СЛОЖЕНИЕ, ВЫЧИТАНИЕ, ДИЗЪЮНКЦИЯ, КОНЪЮНКЦИЯ, СРАВНЕНИЕ и СДВИГ имеют по 3 модификации.

По первой модификации действие, указанное в коде операции, производится между операндами, находящимися на сумматоре и по второму исполнительному адресу, или на сумматоре и в адресной части второго адреса команды, а результат записывается по первому адресу на ОР.

По второй модификации действие, указанное в коде операции, производится между операндами, находящимися по первому адресу и второму исполнительному адресу, или по первому адресу и в адресной части второго адреса команды, а результат записывается на сумматор.

По третьей модификации действие, указанное в коде операции, производится между операндами, находящимися по первому адресу и второму исполнительному адресу, или по первому адресу и в адресной части второго адреса команды, а результат записывается по первому адресу на ОР. При КФЧ=4 эти команды работают с адресной частью команды и не индексируются. В командах пересылок информации КФЧ=4 позволяет пересылать полноразрядные не конфигурированные слова.

2. Группа команд пересылки информации:

ПЕРЕСЫЛКА ИНФОРМАЦИИ ИЗ ЗУ В ОР(-П1);

ПЕРЕСЫЛКА ИНФОРМАЦИИ ИЗ ОР В ЗУ(-П2);

ПЕРЕСЫЛКА ИНФОРМАЦИИ ИЗ ОР В ЗУ И;

ИЗ ЗУ В ОР(-П3).

3. Группа команд ОР и регистров ВчУ:

ЗАГРУЗКА ОПЕРАТИВНЫХ РЕГИСТРОВ (ЗОР);

УСТАНОВКА ЗАЯВКИ (УЗ);

ИСКЛЮЧЕНИЕ ЗАЯВКИ (ИЗ);

УСТАНОВКА МАСКИ (УМ);

ИСКЛЮЧЕНИЕ МАСКИ (ИМ);

ИЗМЕНЕНИЕ БАЗЫ ЗУЧ (ИЗУЧ);

ВЫДАЧА РАЗОВЫХ КОМАНД (ВРК);

ЗАПИСЬ ИНФОРМАЦИИ С ПОУ (З ПОУ);

ЗАПИСЬ НОМЕРА ПРОЦЕССОРА (ЗНП);

ЗАПИСЬ НОМЕРА ПРОЦЕССОРА С

УСТАНОВКОЙ ПРИЗНАКА ИЗА (ЗНПИ);
