11.1.2.1. Составы растворителей, используемые для выращивания лазерных кристаллов

С термодинамической точки зрения растворителем можно считать любой компонент системы, имеющий более низкую температуру плав­ления, чем другие компоненты системы и способный переводить их в жидкую фазу при температуре более низкой, чем точка плавления каждого из растворяемых соединений.

Растворители подбираются по критериям.

1. Величина растворимости выращиваемого соединения в данном растворителе должна быть достаточно велика.

2. Растворитель не должен образовывать соединений и твердых растворов с растворенным веществом.

3. Растворитель не должен взаимодействовать с материалом тигля при температуре процесса в течение длительного промежутка времени.

4. Необходим заметный температурный коэффициент растворимо­сти (~1 вес % на 10°), чтобы можно было медленно охлаждать раствор (при выращивании в изотермических условиях с температур­ным градиентом, а также при выращивании на счет испарения раст­ворителя это требование имеет меньшее значение).

5. В качестве растворителей выгоднее использовать соединения, которые образуют с растворенным веществом низкотемпературную и наиболее близкую к ординате растворителя эвтектику.

6. Растворитель должен быть таким, чтобы вхождение его в виде примеси в растущий кристалл не влияло на интересующие нас свойства (например, не вело к тушению излучения активного иона).

7. Желательно, чтобы валентность компонентов растворителя бы­ла постоянной, а сам он имел одинаковый ион с кристаллизуемым веществом, чтобы не вводить в систему посторонние частицы. Если это осуществить не удается, тогда радиусы ионов растворителя должны, по возможности, максимально отличаться от ионных радиусов растворяемого вещества. Близость ионных радиусов компонентов растворителя и растворяемого вещества, а также возможность заря­довой компенсации между ними может привести к изоморфному вхож­дению нежелательных примесей в кристаллизуемое вещество и изме­нению его свойства.

8. Растворитель не должен характеризоваться повышенной вели­чиной летучести, за исключением случая, когда состояние пересыщения достигается испарением растворителя. Высокая летучесть растворителя вызывает изменение в составе раствора, мешающее определению положения растворимости на кривой зависимости растворимости от температуры, усложняет получение совершенных кристаллов и требует герметизации объема, что создает дополнительные технические трудности при выращивании, например, на затравку. Повышенная лету­честь приводит также к локальному пересыщению и последующему спонтанному образованию центров кристаллизации на поверхности раствора, которые, осаждаясь на затравку при ее погружении в растворитель, ухудшают качество растущего кристалла. Конденсация па­ров летучего компонента ведет к разрушению оборудования печи. Для обеспечения пониженной летучести растворителя температуры плавле­ния и кипения последнего должны сильно различаться.

9. Совершенные кристаллы могут быть выращены лишь тогда, когда оптимально подобран весь комплекс условий: плотность, пересыщение, вязкость и т.д. Разница плотностей расплава-растворителя и кристаллизующегося вещества определяет, будет ли идти кристалли­зация в данных или близ поверхностных слоях. Если плотность распла­ва растворителя больше, чем у растущих кристаллов, то может иметь место их химическое взаимодействие с атмосферой, хотя, например, при выращивании кристаллов оксидных соединений на воздухе это мо­жет оказывать и положительное влияние. Расплав с плотностью более низкой, чем у кристаллов, обладает защитным действием по отноше­нию к окружающей атмосфере. Для растворителя с повышенной вязко­стью характерно прохождение основных процессов за счет диффузии растворенного вещества. Так как коэффициент диффузии обратно пропорционален вязкости, скорость притока подпитывающего вещества к поверхности роста будет мала по сравнению со скоростью осаждения на поверхности роста, и возможно растворение первоначально вырос­шего слоя монокристалла. Для достижения равновесия раствора необ­ходимы или более длительная выдержка, или более высокая температура. В растворителях с повышенной вязкостью в условиях отсутст­вия принудительного перемешивания будет наблюдаться увеличение размеров пограничного диффузионного слон, уменьшение градиента концентрации выращиваемого материала в этом слое, ухудшение вос­становления состояния перенасыщения у поверхности роста — все это ведет к торможению процесса кристаллизации, уменьшению скорости роста монокристалла.

10. Растворитель должен быть легкоплавким, нетоксичным, ста­бильным в значительном интервале температур, легко приготовляе­мым и саморастворимым в водном, кислотном или щелочном раство­рах.

11. Свойства растворителя должны обеспечивать независимость коэффициентов распределения компонентов кристаллизуемого вещест­ва от температуры.

12. Желательно, чтобы растворитель хорошо смачивал затравку и исходный материал.

Для выращивания кристаллов из растворов, особое значение имеют примеси, которые уже в небольшой концентрации могут резко влиять на кинетику кристаллизации. Воздействие отдельных примесей при этом многообразно и комплексно, иногда противоположно по конечному эффекту. Примесями вызываются следующие явления: изменение вязкости раствора с воздействием на параметры конвекции и подвиж­ности в растворе и, следовательно, на процессы переноса; образова­ние комплексов с растворенным компонентом или влияние на уже имеющийся комплекс, что может изменить условия смачиваемости, капиллярности, а иногда и испарения. Многие параметры роста определяются явлениями адсорбции на поверхности кристалла. Ад­сорбция может происходить преимущественно на таких местах поверх­ности, как ступени или изломы, блокировать их, вызывать изменение кинетических параметров роста. Адсорбция может изменить условия в слое жидкости перед фазовой границей, влиять на подвижность, время пребывания, диффузионный путь в этом слое и, следовательно, на диффузию на границе фаз, коэффициенты аккомодации садящихся и снова уходящих в раствор частиц и т.д. Параметры адсорбции зави­сят также от ориентации и следствием этого является во многих случаях резко выраженные изменения габитуса кристаллов в зависи­мости от условий роста.

Из теории известно, что для стабильного роста монокри­сталлов при высокой скорости кристаллизации необходим значитель­ный температурный градиент вблизи поверхности роста, однако, одно­временно большой градиент способствует росту несовершенных кри­сталлов, Поэтому на практике обычно принимают компромиссное ре­шение. Отмечалось влияние механических колебаний на ка­чество выращиваемых кристаллов. Для устранения этого эффекта пред­лагалось монтировать установку роста на антивибрационных опорах.

Из анализа соединений, применяемых в качестве компонентов растворителей, изучения диаграмм состояния соединений соответ­ствующих элементов, из экспериментального определения раст­воримости обычно получают данные, которые определяют пригодность растворителя для кристаллизующегося вещества. В настоя­щее время известно большое количество растворителей, используемых для выращивания диэлектрических лазерных кристаллов. Основные свойства некоторых растворителей приведены в табл. 11.1.2.1. Возмож­ность существования в системе в зависимости от внешних условий нескольких кристаллических фаз вызывает необходимость исследова­ния областей устойчивости этих фаз и динамики температурных гра­ниц фазообразования. Использование расплавов-растворителей, с одной стороны, упрощает синтез кристаллов, т.е. позволяет получать вещества сложных инконгруэнтных соединений и снижает температуру образования тугоплавких веществ, а с другой стороны, - усложняет его в результате образования в системе нескольких кристаллических фаз, снижающих выход и сужающих поле устойчиво­сти исконной фазы. Растворы-расплавы разных концентраций образу­ют в разных температурных условиях разные кристаллические фазы, поэтому каждая система, из которой ведется выращивание кристаллов, требует индивидуальной проверки. При наличии точных сведений о фазовых границах в системе в ряде случаев появляется возможность управления ростом кристаллов одной фазы за счет растворения дру­гой. При выращивании кристаллов вышеуказанным методом в контей­нере, содержащем расплав растворителя и растворяемого вещества, необходимо каким-либо способом создать состояние пересыщения. Используя температурную зависимость растворимости (рис. 11.1.2.1 -11.1.2.11) можно приготовить раствор такой концентрации, величина ко­торой было бы близка к насыщению при выбранной верхней темпера­туре. Если в дальнейшем эту систему подвергнуть медленному охлаж­дению, то с понижением температуры в контейнере будет достигаться состояние пересыщения и возникнут условия для роста кристаллов (спонтанно или на ориентированную затравку). Основными стадиями процесса роста являются: диффузионный или конвективный массоперенос (в случае создания температурного перепада между зонами раст­ворения и роста) растворенного соединения (или его компонентов) из объема раствора к поверхности растущего монокристалла. При этом скорость роста монокристалла может лимитироваться объемно-д
иффузионным и или поверхностными процессами. На практике лимитирующую стадию определяют по величине энергии активации процесса. Для объемно-диффузионной стадии величина энергии активации лежит в пределах 4-5 ккал/моль, в то время как для случаев, когда рост лимитируется поверхностными процессами энергия активации лежит выше 7 ккал/моль, а стадия, характеризуемая энергией 4-7 ккал/моль является промежуточной.

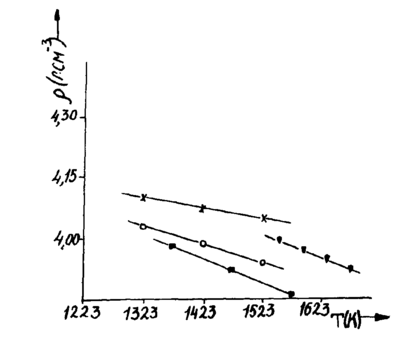

Рис. 11.1.2.1. Температурные зависимости плотности растворов состава:

Х - 0.62 ВаО х 0.38 В2О3; о - 0,41 ВаО х 0,41 В2О3 х 0.18 BaF2; • - 0.35 ВаО х 0,41 В2О3 х 0,24 Ва; ▼ -30% Y3Al5O12 в 0,41 BaO x 0,41 В2О3 х 0.18 BaF2

Иссле­дования области кристаллизации Al2О3Y3Al5O12YAlО3 в мноuокомпонентных системах: Y2O3 - Al2O3 - РbО - PbF2 - В2О3 и Y2O3 - Al2O3 - РbО - В2О3

Рассматриваемые системы представлялись как бинарные, состоящие из однокомпонентного растворителя. Допущение это вполне возможно, если условия эксперимента, и, прежде всего, температура и состав системы относятся к области, где обе фазы стабильны.

На рис. 11.1.2.12 изображена область стабильного состояния Al2O3 при изменении в растворе доли (мол) РbО от 0,735 до 1,0 и при изменении в составе растворенного вещества доли (мол) Y2О3 от 0 до 0,5.

Таблица 11.1.2.1

Свойства растворителей, используемых для выращивания диэлектрических лазерных кристаллов

Составы растворителей

Св-ва

Тип,К

Т.кип.К

Плотн. (г/см3)

ж-при 293К

Вязкость

Растворимость растворителя

Растворимость ИАГ

Летучесть

Химич. Активность к платине

Поверхн. натяжен. (дин/см2)

ж-при 1123К

1

2

3

4

5

6

7

8

9

10

PbO

1161

1745

ж9,53

Рис.11.1.2.2 а

Горячий раствор HNO3-H2O

Растворяет

-

Разрушает выше 1573

-

PbO-B2O3

773

-

ж5,6

Рис.11.1.2.2 а

Горячий раствор HNO3-H2O

Рис.11.1.2.8

значит. при 1173К

Разрушает выше

131

ж10

PbO-PbF2-B2O3

-

-

8,258

Рис.11.1.2.3

-

Рис.11.1.2.8

11.1.2.9

значит.

-

-

Свинцовые и висмутовые

PbF2

(1097)

1128

1566

ж8,24

Рис.11.1.2.2 а

Горячий раствор HNO3-H2O

-

значит.

Разрушает выше 1573

-

PbO-PbF2

773

-

ж9

Рис.11.1.2.2 а

Горячий раствор HNO3-H2O

Растворяет

значит.

Разрушает выше 1573

-

Pb2V2O7

993

-

ж6

-

Горячий раствор HNO3-H2O

-

-

-

Pb2P2O7

1097

-

ж5,8

-

Горячий раствор HNO3-H2O

-

-

-

-

Свинцовые и висмутовые

Bi2О3

1093

2163

разлож.

ж8,9

значит.

3,15

Горячий раствор HNO3-H2O

Растворяет меньше чем свинцовые

-

Относительное разрушен.

ж213

Bi2О3- B2O3

893-993

-

-

-

Горячий раствор HNO3-H2O

-

-

Относительное разрушен.

-

Bi2F3

1000

1300

ж5,32

-

Горячий раствор HNO3-H2O

-

Значит.

Относительное разрушен.

-

Bi2О3-V2O5

-

-

-

-

Горячий раствор HNO3-H2O

-

незначит.

-

-

Боратные

BaО-B2O3

1378

-

4,04

4,14 при 1473-1273К

Рис.11.1.2.4, 11.1.2.5

Горячий раствор HNO3-H2O

Рис.11.1.2.10 а,б

Незначит. при 1723К

Незначит.

-

BaO-BaF2-B2O3

1023-1188

-

Рис.11.1.2.1

Рис.11.1.2.5, 11.1.2.6

Горячий раствор HNO3-H2O

Рис.11.1.2.10 б

Незначит.

Рис.11.1.2.11

B2O3

773

2133

ж2,46

Рис.11.1.2.2 б

Горячая вода

-

Незначит

-

-

Na2B4О7

1014

1848

ж2,367

Рис.11.1.2.2 б

Горяч. рас-р кислоты и воды

-

-

-

-

Ванадатные, молибдатные и вольфраматные

V2O5

963

2023

ж3,36

-

Кислоты, щелочи

-

Значит.

-

-

NaVО3

903

-

-

-

Вода, горяч. кислота

-

-

-

-

MoO3

1068

1424

4,69

-

кислота

-

-

-

-

Li2Mo2O7

873

-

-

Рис.11.1.2.2 в

Горяч. щелочь

-

-

-

-

Na24

971

-

4,18

Рис.11.1.2.2 в

Вода

-

-

-

-

Na2W2О7

1003

-

-

Рис.11.1.2.2 в

Горяч. щелочь

-

-

-

-

Сульфатные и шелочные

Na24

1157

-

ж2,68

-

Вода

-

-

-

-

NaOH

591

1663

ж2,13

Рис.11.1.2.2 а

Вода

-

-

-

-

KOH

633

1593

ж2,0

при 723К-1,7сР; 873К-0,8сР

Вода

-

-

-

-

Галоидные

LiF

1115

1949

ж2,64

-

HF-H2O

-

-

-

-

LiCl

883

1655

ж2,1

при 923К-1,6сР; 1123К-0,7сР

Вода, метиловый спирт

-

-

-

-

NaF

1261

1968

ж2,56

-

HF-H2O, вода

-

-

-

-

NaCl

1074

1686

ж2,2

Рис.11.1.2.2 а

Вода, глицерин

-

-

-

-

KF

1129

1775

ж2,5

HF-H2O

-

-

-

-

KCl

1045

1680

ж1,9

при 1073К-1,1сР; 1173К-0,9сР

Вода

-

-

-

-

CaCl2

1055

1900

ж2,2

при 1073К-4,25сР; 1123К-3,65сР

Вода, метиловый спирт

-

-

-

-

SrCl2

1146

1523

ж3,05

-

Вода

-

-

-

-

BaF2

1553-1627

2410

ж4,9

-

Горяч. кислота

-

-

-

-

Na3AlF6

1273

ж2,9

Рис.11.1.2.2 а Рис.11.1.2.7

Горяч. кислота

-

-

-

-

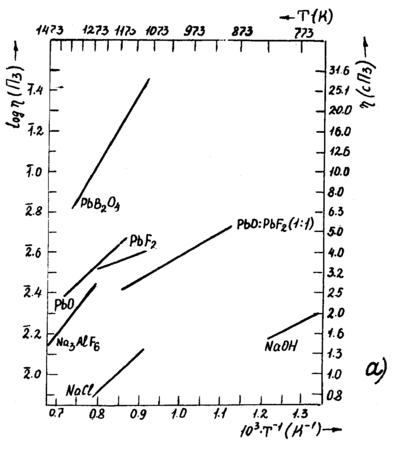

Р
ис. 11.1.2.2 а. Температурные зависимости вязкости растворителей а — растворители с малой вязкостью
