RTL Output : Yes

Hierarchy Separator : _

Bus Delimiter : <>

Case Specifier : maintain

---- Other Options

lso : shema.lso

verilog2001 : YES

wysiwyg : NO

=========================================================================

=========================================================================

* HDL Compilation *

=========================================================================

Compiling source file "shema.vf"

Module compiled

No errors in compilation

Analysis of file succeeded.

=========================================================================

* HDL Analysis *

=========================================================================

Analyzing top module .

Module is correct for synthesis.

Set user-defined property "INIT = 0" for instance in unit .

Set user-defined property "INIT = 0" for instance in unit .

Set user-defined property "INIT = 0" for instance in unit .

Set user-defined property "INIT = 0" for instance in unit .

Set user-defined property "INIT = 0" for instance in unit .

Analyzing module .

=========================================================================

* HDL Synthesis *

=========================================================================

Synthesizing Unit .

Related source file is shema.vf.

Unit synthesized.

=========================================================================

* Advanced HDL Synthesis *

=========================================================================

Advanced RAM inference ...

Advanced multiplier inference ...

Advanced Registered AddSub inference ...

Dynamic shift register inference ...

=========================================================================

HDL Synthesis Report

Found no macro

=========================================================================

=========================================================================

* Low Level Synthesis *

=========================================================================

Optimizing unit ...

implementation constraint: source_filename : tr_0

implementation constraint: source_linenb : tr_0

implementation constraint: INIT=0 : tr_0

implementation constraint: KEEP : tr_0

implementation constraint: source_filename : tr_1

implementation constraint: source_linenb : tr_1

implementation constraint: INIT=0 : tr_1

implementation constraint: KEEP : tr_1

implementation constraint: source_filename : tr_2

implementation constraint: source_linenb : tr_2

implementation constraint: INIT=0 : tr_2

implementation constraint: KEEP : tr_2

implementation constraint: source_filename : tr_3

implementation constraint: source_linenb : tr_3

implementation constraint: INIT=0 : tr_3

implementation constraint: KEEP : tr_3

implementation constraint: source_filename : tr_4

implementation constraint: source_linenb : tr_4

implementation constraint: INIT=0 : tr_4

implementation constraint: KEEP : tr_4

=========================================================================

* Final Report *

=========================================================================

Final Results

RTL Top Level Output File Name : shema.ngr

Top Level Output File Name : shema

Output Format : NGC

Optimization Goal : Speed

Keep Hierarchy : YES

Target Technology : xc9500

Macro Preserve : YES

XOR Preserve : YES

wysiwyg : NO

Design Statistics

# IOs : 16

Cell Usage :

# FlipFlops/Latches : 5

# FDCP : 5

# IO Buffers : 16

# IBUF : 11

# OBUF : 5

=========================================================================

CPU : 1.69 / 2.63 s | Elapsed : 1.00 / 2.00 s

-->

Total memory usage is 49148 kilobytes

В начале отчета приведено его содержание. Отчет содержит шесть основных разделов, выделенных двойной штриховой линией. В первом разделе указаны уста­новленные значения параметров синтеза, рассмотренных выше, и некоторых общих параметров проекта (семейство и тип ПЛИС), а также форматы входных и выход­ных файлов.

Второй раздел содержит информацию о ходе компиляции объектов исходных описаний в соответствии с иерархией проекта. В третьем разделе представлены ре­зультаты HDL-анализа скомпилированных объектов исходных описаний. В четвертом разделе содержится информация о последовательности их синтеза. В отдельной секции этого раздела расположены данные об обнаруженных макросах. Пятый раздел отображает последовательность оптимизации, выполняемой в про­цессе низкоуровнего синтеза. В заключительной части отчета приведены данные об основных параметрах процесса синтеза и статистические данные полученных ре­зультатов: количество EDIF-элементов и блоков ввода/вывода.

Кроме текстового отчета средства пакета WebPACK ISE позволяют отобразить результаты синтеза на RTL-уровне в схемотехнической форме, если перед выполне­нием этого процесса для параметра Generate RTL Schematic было установлено зна­чение YES или ONLY. Для просмотра этой формы результатов синтеза следует в окне процессов поместить курсор на строку View RTL Schematic и дважды щелкнуть ле­вой кнопкой мыши. При этом открывается окно схемотехнического редактора, в котором отображается RTL-представление проекта.

Рис24.

На странице Design панели до­полнительных параметров представлена информация об иерархической структуре и элементах проекта.

6. Моделирования цифровых устройств, разрабатываемых на основе кристаллов семейств CPLD

фирмы Xilinx.

В процессе проектирования средства пакета WebPACK ISE позволяют сформи­ровать несколько видов моделей разрабатываемого устройства. После создания мо­дулей исходного описания проекта генерируется поведенческая модель, которая по­зволяет выполнить их функциональную верификацию. На этой стадии проектирова­ния отсутствует информация о значениях задержек распространения сигналов, по­этому при функциональном моделировании можно обнаружить только логические и синтаксические ошибки в описании разрабатываемого устройства. Таким образом, функциональное моделирование устройства позволяет выполнить предварительную верификацию проекта. На этом этапе фактически не учитываются временные харак­теристики и особенности архитектуры кристалла, на базе которого предполагается реализация проектируемой системы.

6.1 Генерация тестового модуля проекта в форме временных диаграмм.

Т естовый модуль используется в функциональном моделировании. Он содержит набор тестов. Для автоматического формирования основы файла тестовой последовательности необходимо активизировать режим создания модуля исходного описания проекта, воспользовавшись кнопкой на оперативной панели или командой New Source из раздела Project основного меню Навигатора проекта. При этом в списке ти­пов исходных модулей диалоговой панели, необходимо выбрать строку Test Bench Waveform. После создания в окне процессов появится соответствующая пиктограмма. При двойном нажатии на пиктограмму откроется окно редактора.

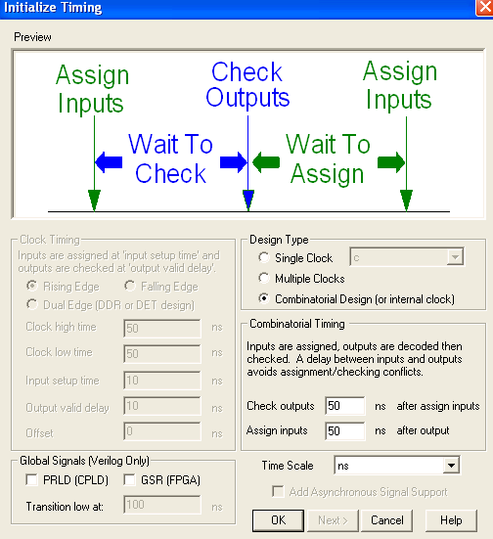

Рис25

От параметра Design Type зависит как будет задаваться синхросигнал.

Если поставить значение Single Clock, то в выпадающем списке выбирается тактирующий сигнал, который на диаграмме задается автоматически.

Если выбрать Combinatorial design, то тактирующий сигнал на диаграмме нужно будет задавать вручную.

Программа HDL Bencher автоматически определяет, чем тактируется устройст­во - фронтом (Rising edge), спадом (Falling edge) тактового сигнала или тем и дру­гим (Dual edge), но разработчик может выбрать это вручную, используя соответст­вующие кнопки диалоговой панели. При создании тестов для комбинаци­онных устройств нужно указать только значения временных интервалов между мо­ментами подачи входных воздействий и контроля выходных сигналов Check outputs и Assign Inputs. Эти параметры позволяют исключить возможные конфликты в мо­менты изменения входных и выходных сигналов.

Процесс установки требуемых значений временных параметров завершается нажатием кнопки ОК, после чего в рабочей области окна программы HDL Bencher отобража­ются заготовки временных диаграмм.

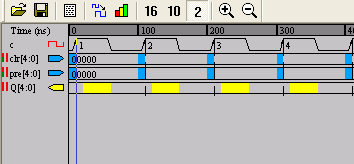

Рис26

Синим цветом на диаграмме отмечены входные сигналы, а желтым – выходные.

Изменить значение сигнала в какой-либо момент времени можно несколькими способами. Чтобы переключить значение сигнала на противоположное (из состоя­ния низкого логического уровня в высокое или наоборот), достаточно поместить курсор в требуемое место временной диаграммы и щелкнуть левой кнопкой мыши.

Для установки требуемого значения сигнала (например шины) следует нажать кнопку управления выпадающим списком возможных состояний, в котором выбрать затем соответствующую строку, после чего подтвердить выбор нажатием кнопки ОК.

Рис27.

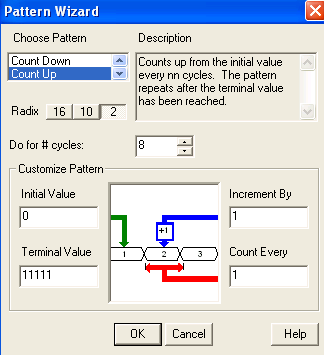

Чтобы сформировать последовательность значений для выбранного сигнала, можно воспользоваться соответствующим "мастером" Pattern Wizard. Для его акти­визации необходимо поместить курсор мыши в исходную точку временной диа­граммы и дважды щелкнуть левой кнопкой, после чего воспользоваться появившей­ся кнопкой Pattern. В диалоговой панели "мастера" Pattern Wizard, показанной на рис. 28, следует выбрать алгоритм переключений сигнала в поле Choose Pattern и указать: начальное значение в поле редактирования Initial Value, конечное значение в поле Terminal Value, указать значение инкремента или декремента и количест­во формируемых периодов сигнала в поле Do for. После нажатия кнопки ОК сформированный фрагмент временной диаграммы отображается в рабочей области. Команды меню Edit и контекстно-зависимого всплывающего меню позволяют копировать в буфер и затем вставлять в нужное место выбранные фрагменты временных диаграмм.

Рис28

На изображении временных диаграмм присутствует указатель конечной точки тестовой последовательности, положение которого устанавливается автоматически или "вручную". Выбор режима определения окончания тестового вектора осуществ­ляется с помощью команды Configuration из всплывающего меню Options, в резуль­тате выполнения которой на экран выводится диалоговая панель, показанная на рис. 29. Параметр Automatically determine end of test bench управляет выбором ре­жима, в котором выполняется установка маркера конечной точки тестового вектора. По умолчанию используется значение "включено", соответствующее автоматиче­скому режиму, при котором указатель располагается в начале тактового интервала, следующего за моментом последнего изменения входных сигналов.

Рис29.

Завершив редактирование временных диаграмм тестовых сигналов, следует сохранить их, используя команду Save Waveform из меню File или кнопку на оперативной панели окна HDL Bencher.

6.2 Установка значений параметров функционального моделирования

По окончании формирования тестового файла следует выделить строку с его на­званием в окне исходных модулей Навигатора проекта, поместив на нее курсор мыши и щелкнув левой кнопкой. В результате в окне процессов отображается инте­рактивный список этапов моделирования проектируемого устройства.

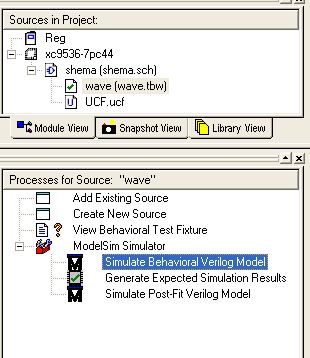

Рис30.

Перед запуском средств моделирования следует проконтролировать и при необ­ходимости установить требуемые значения параметров инициализации программы ModelSim и соответствующей модели. Для этого нужно в окне процессов(рис 30) щелчком левой кнопки мыши выделить строку Simulate Behavioral Verilog Model, после чего нажать кнопку , расположенную на оперативной панели Навигатора проекта.

Рис31.
