Рис.6

При открытии окна схемотехнического редактора активизирован основной режим - выбора объекта, установленный по умолчания. В этом режиме осуществляется выделение, перемещение и удаление элементов схемы, а также просмотр и редактирование их параметров.

Для активизации режима ввода символов компонентов создаваемой схемы пред-

н азначена кнопка , а также команда Symbol, которая находиться во

всплывающем меню Add. Прежде всего, сле­дует выбрать нужную функциональную группу символов библиотеки компонентов в поле Categories на странице Symbol. Далее тем же способом в поле Symbols выбирается искомый компонент, после чего курсор мыши следует пе­реместить на поле чертежа.. При этом к курсору мыши привязывается контурное изображение выбранного компонента, которое перемещается вместе с указателем. Построим пяти разрядный сдвигающий на два разряда вправо регистр на триггерах типа D. Воспользуемся элементом FDCP категории Flip Flop.

Рис7. Элемент

Этот элемент имеет 4 входа и 1 выход. Вход “PRE” – установка в “1”. Вход “CLR”- установка в “0”. Если на вход “PRE” подать сигнал 1, то триггер перейдет в состояние “1”. Соответственно, если на вход “CLR” подать 1, то состояние триггера измениться на “0”.

Чтобы повернуть размещаемый элемент, нужно воспользоваться выпадающим списком Orientation. Далее следует поместить указатель с изображением элемента в соответствующее место страницы схемы и зафиксировать его, щелкнув левой кнопкой мыши. Чтобы развернуть уже расположенный элемент, нужно выделить его, а затем выполнить команду Edit\Rotate. При этом выбранный элемент повернется на 90 градусов.

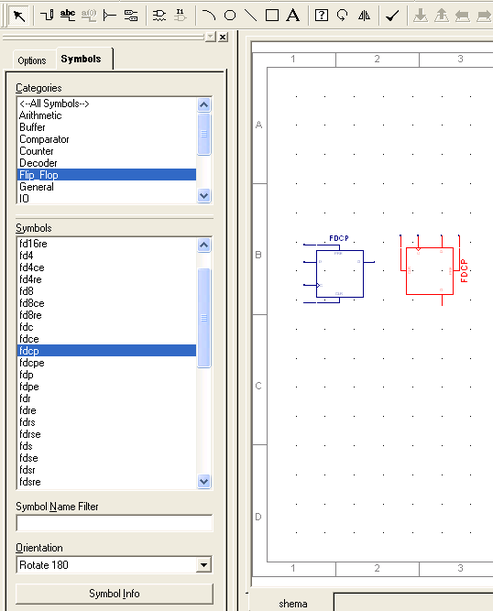

Рис8. Вращение элементов схемы

Следующий шаг в процессе создания схемы – выполнение всех необходимых со­единений. Для этих целей в редакторе ECS используются проводники (Wire) и шины

(Bus).

Включение режима ввода проводников производится нажатием кнопки

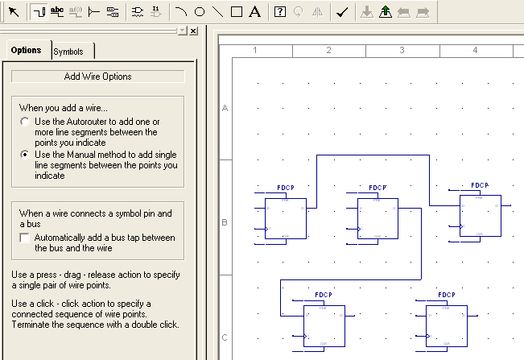

на инструментальной панели или при выборе команды Wire из выпадающего меню Add. Формирование цепи начинается с фиксации стартовой точки, которая может располагаться на свободном месте поля чертежа или совпадать с контактом вывода одного из компонентов. Для этого следует поместить курсор мыши в требуемую точку на поле чертежа и щелкнуть левой кнопкой мыши. Дальнейшая последова­тельность действий зависит от режима трассировки цепей на изображении схемы, который выбирается с помощью кнопок на странице Options в панели дополнитель­ных параметров. Если кнопка Use the Manual method to add single line segments between the points you indicate находится в нажатом состоянии, то установ­лен режим ручной трассировки цепей на изображении схемы. При этом после фик­сации начальной точки цепи следует переместить курсор мыши в позицию, соответ­ствующую точке изгиба, соединения с другим проводником или контактом компо­нента, а также конечной точке цепи. При этом формируемый сегмент цепи отобра­жается штриховой линией. Фиксация сегмента осуществляется щелчком левой кнопкой мыши в конечной точке, после чего новый фрагмент цепи отображается основной линией.

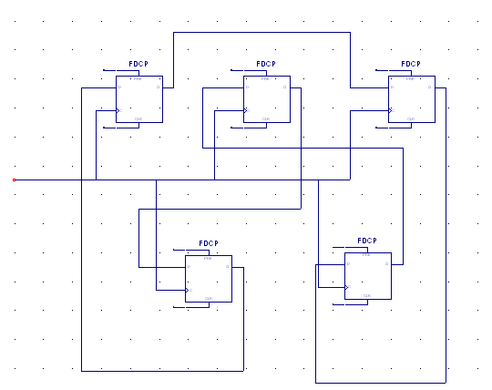

Рис9. Соединения цепей

Далее при необходимости следует продолжить формирование текущей цепи, пе­реместив указатель мыши на конечную позицию следующего сегмента. Завершение формирования цепи осуществляется двойным щелчком левой кнопки мыши после фиксации последнего сегмента цепи. Таким образом, в режиме ручной трассировки формирование цепи производится перемещением указателя мыши по полю чертежа с фиксацией щелчком левой кнопки мыши всех изгибов и точек соединения с ком­понентами и другими цепями схемы.

Режим автоматической трассировки цепей на изображении схемы активизирует­ся при нажатии кнопки Use the Autorouter to add one or more line segments between the points you indicate, расположенной на странице Options в панели дополнитель­ных параметров. В этом режиме фиксируются только начальная и конечная точки цепи, а точки изгиба формируются автоматически.

Чтобы добавить новый сегмент к созданной ранее цепи, следует расположить курсор на любом ее участке и щелкнуть левой кнопкой мыши, после чего в этой позиции ото­бразится точка, отмечающая соединение двух цепей. Далее следует повторить рассмот­ренные выше действия. Для соединения формируемой цепи с ранее созданной нужно установить конечную точку одного из сегментов новой цепи непосредственно на изо­бражении существующего проводника.

После щелчка левой кнопкой мыши в позиции пересечения появляется точка - символ объединения цепей.

Рис10. Добавление сегментов цепей

Д ля формирования соединений элементов схемы в виде шин необходимо выпол­нить следующую последовательность действий. Вначале в режиме ввода проводни­ков создается графическое изображение шины в виде фрагмента одиночной цепи в соответствии с инструкциями, рассмотренными выше. До тех пор, пока не задано название шины в соответствующем формате (с указанием разрядности или перечис­лением проводников), она отображается сплошной тонкой линией, как одиночная цепь. Затем следует перейти в режим формирования отводов шины, нажав кнопку

на панели инструментов или выполнив команду Bus lap из выпадающего меню

Add. При этом к курсору присоединяется изображение отвода шины. Символ отвода шины может быть подключен к вертикальному или горизонтальному сегменту ши­ны. Далее нужно указать точку подключения проводника к шине, расположив на ней курсор и щелкнув левой кнопкой мыши. При этом символ отвода присоединяется к

изображению выбранной шины. Сформировав, таким образом, все отводы шины, производится их соединение с соответствующими цепями схемы.

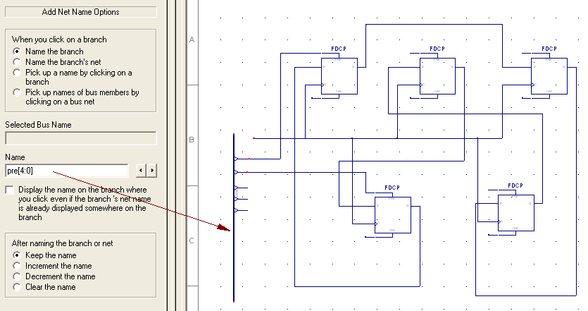

Рис11. Формирование шины

Соединение двух шин и формиро­вание новых сегментов шин осуществляется так же, как и для обычных цепей, в режиме ввода проводников. После подключения проводников к отводам шины производится присвоение соответствующих названий этих цепей. Разрабатывая схему в редакторе ECS, прежде всего, необходимо установить названия цепей, входящих в состав шин, используемых для соединений с "внешними" элементами или контролируемых в процессе последующего моделирования и анализа временных соотношений. В состав названия цепи могут входить прописные и строчные буквы латинского алфавита (А - Z, а - z), цифры (0-9), а также символ подчеркивания "_". Название долж­но начинаться с буквы или цифры и может состоять только из цифр. Длина названия не должна превышать 255 символов. Чтобы включить режим ввода названия цепей, следует нажать кнопку на панели инструментов или выбрать пункт Add в основном меню, а затем в соответствующем всплывающем меню - строку Net Name. Вид панели показан на Рис 11.

С помощью кнопок, расположенных на этой странице, следует выбрать способ ввода названий цепей. При этом необходимо учитывать, что если на схеме присутст­вуют два или более проводника с одинаковыми названиями, но не имеющие точек соединений, то они объединяются электрически в одну цепь. В этом случае считает­ся, что цепь состоит из нескольких ветвей. При нажатой кнопке Name the branch устанавливается название одной (выбранной) ветви цепи. Если кнопка Name the branch's net находится в нажатом состоянии, то одно название присваивается всем ветвям цепи. Для цепей, состоящих из одной ветви, при фиксации любой из этих двух кнопок получается один и тот же результат. После выбора одной из этих кно­пок следует активизировать поле ввода имени цепи, поместив на него курсор и щелкнув левой кнопкой мыши. Название цепи набирается в этом поле с помощью клавиатуры.

Названия шин устанавливаются в том же режиме и той же последовательности, что и имена цепей. При этом нужно обратить внимание на то, что в схемотехниче­ском редакторе ECS различаются два типа шин: упорядоченные и неупорядоченные. В упорядоченной шине все проводники имеют одно и то же имя, совпадающее с названием шины, и соответствующий порядковый номер. В состав неупорядоченной шины входят цепи с произвольными названиями. Для упорядоченной шины назва­ние задается в формате

[:], например, DATA_IN[5:0]. Названия проводников упорядоченной шины указываются в формате [],

например, DATA_IN[4]. Формат имени неупорядоченной шины имеет следующий вид
, [, , ... , <имя цепи N>],

например, CLOCK,RESET,SETUP. Названия отводов неупорядоченной шины совпа­дают с соответствующими именами цепей, входящими в состав названия шины.

Примечание.

Как уже было сказано ранее, если встречаются две цепи с одинаковым названием, то они электрически объединяются в одну цепь. Таким образом, можно упростить построение схемы. Пусть имеется шина CLR[4:0] – установка в “0”.

Эта шина должна состоять из пяти проводников: CLR[0]..CLR[4]. Мы можем обозначить входы CLR триггеров, проведя короткие цепи, один конец которых будет начинаться на соответствующем входе триггера, а второй – замыкаться не будет. Т.е. будет отрезок цепи. Эти цепи именуются CLR[0]..CLR[4]. Таким образом, мы сообщаем, что эти цепи являются частью шины. При этом, нам не нужно делать отводы шины и соединять их с указанными цепями. Это облегчает и упрощает задачу.
