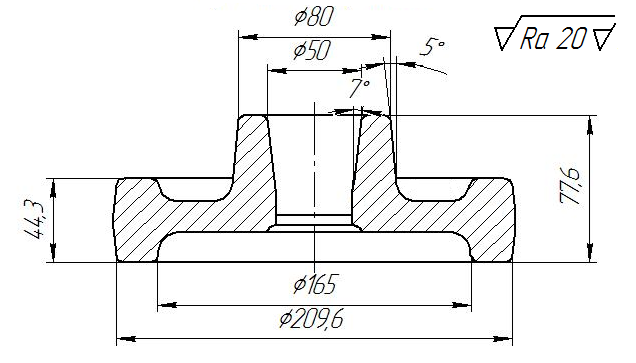

Рис. 2.7. Эскиз поковки детали «ступица».

Глава 3. Изготовление заготовки методом литья

При конструировании литой детали, т.е. детали, заготовка для которой является отливка, необходимо обеспечить требуемый уровень механических и эксплуатационных свойств при заданных значениях точности размеров, шероховатости поверхностей. Для проектирования технологичных изделий следует учитывать как литейные свойства сплавов, так и способ изготовления отливок, их последующую механическую обработку резанием.

Исходной информацией для проектирования технологичной литой детали является эскиз детали с указанием условий ее эксплуатации и количества изготавливаемых изделий.

Алгоритм проектирования литой детали включает:

• Уточнение марки материала изделия;

• Выбор рационального способа литья;

• Конструирование отливки;

• Обеспечение технологичности отливки проектируемой детали.

3.1. Уточнение марки материала литой детали

Выбор материала отливки в первую очередь зависит от условий эксплуатации детали: испытываемых нагрузок, температуры, агрессивности окружающей среды и других факторов. Фасонные изделия, не подвергающиеся ударным нагрузкам действию растяжения и изгиба, обычно изготавливают из чугуна. Для изготовления деталей машин, работающих в тяжелых условиях и испытывающих значительные нагрузки, применяют сталь. Однако получение крупных отливок из стали затруднено.

Серый чугун, который широко применяют для изготовления корпусных деталей, является хорошим конструкционным материалом с низкой стоимостью, обладающим высокими литейными свойствами и хорошей обрабатываемостью резанием. Из этого сплава получают корпусные детали металлорежущих станков, центробежных насосов, редукторов, деталей автомобильных и тракторных двигателей.

Изделия, условия работы которых связаны с вибрацией либо значительными изгибающими или скручивающими моментами и ударными нагрузками, получают из высокопрочного чугуна. Жидкотекучесть этого сплава такая же, как и серого чугуна, что позволяет получать отливки сложной конфигурации с минимальной толщиной стенки 3…4 мм. Линейная усадка высокопрочного чугуна выше, чем у серого, что затрудняет изготовление заготовок без усадочных дефектов.

Литейные стали имеют пониженную жидкотекучесть, высокую усадку и склонны к образованию трещин. В связи с низкими литейными свойствами и необходимостью применения массивных прибылей расход металла для получения стальных отливок увеличивается примерно в 1,6 раза по сравнению с чугунной.

3.2. Выбор рационального способа литья

Основополагающим принципом выбора способа получения отливки является обеспечение максимального приближения ее размеров к проектируемой детали, что существенно сокращает расход металла, объем механической обработки и производственный цикл изготовление детали.

Выбор способа изготовления отливки определяется конструкторско-технологическими признаками изделия (форма и размеры, требуемая точность и свойства поверхностного слоя, литейные свойства материала заготовки, программа выпуска детали) и технологические возможности основных способов изготовления отливок (табл.3.1). Оптимальная конструкция литой детали должна наиболее полно соответствовать техническим возможностям выбранного способа литья, обеспечивать минимальную себестоимость и заданные свойства изделия.

Таблица 3.1.

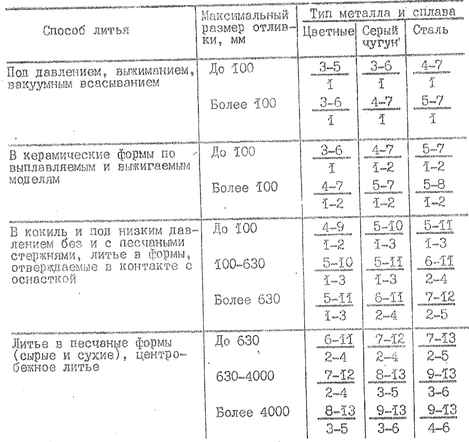

Технологические возможности основных способов изготовления отливок

3.3. Конструирование отливок

При проектировании отливок необходимо учитывать ее положение в форме. Она должна располагаться так, чтобы обеспечивать спокойное заполнение формы без разрушения струей металла отдельных участков формы или стержней. Конструкция формы должна способствовать направленной кристаллизации отливки снизу вверх с тем, чтобы усадочные раковины, примеси, неметаллические включения выводились в части отливки, удаляемые при обрубке и очистке (выпоры, прибыли, припуски на механическую обработку).

Элементы отливок с малой и равномерной толщиной стенок следует располагать в верхней части формы для обеспечения для обеспечения хорошего подвода металла питателями. Тонкостенные элементы отливок желательно располагать вертикально или наклонно, чтобы в них не скапливались газовые пузыри. Отливки типа тел вращения рекомендуется располагать с вертикальной осью вращения для обеспечения отвода газов из стержней. Отливку в форме следует располагать так, чтобы общая высота формы была минимальной, а полуформы имели примерно одинаковую высоту. При заливке расплава в форму ответственные обрабатываемые поверхности по возможности должны располагаться внизу или сбоку для получения чистой и плотной поверхности отливки. Для повышения точности и уменьшения вероятности брака по перекосу желательно располагать отливку в одной полуформе.

Положение отливки в форме при заливке обозначают заглавными буквами В (верх) и Н (низ), которые ставят у стрелок (рис.3.1).

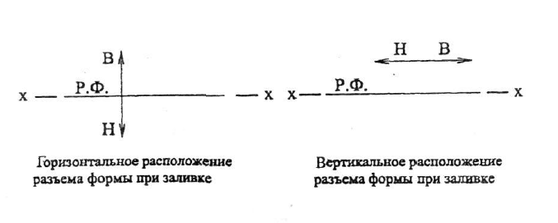

Рис.3.1. Обозначение положения отливки в форме при заливке

При разработке чертежа отливки величину припуска на механическую обработку выбирают по ГОСТ 26645-85 в зависимости от материала изделия, наибольшего габаритного размера литой детали, положения поверхности при заливке, на которую назначен припуск, и способа изготовления отливок.

Вначале по табл. 3.2 выбирают класс точности размеров и ряд припуска. Затем по табл. 3.3 в зависимости от номинального размера и класса точности определяют допуски размеров отливок. По табл. 3.4 определяют припуск на механическую обработку отливок.

Таблица 3.2

Классы точности размеров и ряды припусков на механическую обработку отливок для различных способов литья

Примечание. В числителе указаны классы точности размеров, в знаменателе – ряды припусков. Меньшие их значения относятся к простым отливкам и условиям массового автоматизированного производства, бóльшие – к сложным, мелкосерийно и индивидуально изготовленным отливкам; средние – к отливкам средней сложности и условиям механизированного серийного производства.

Таблица 3.3

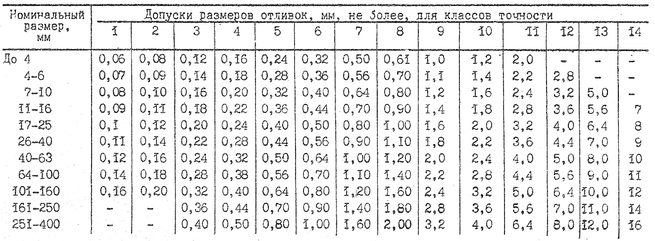

Допуски линейных размеров отливок (на сторону)

Таблица 3.4

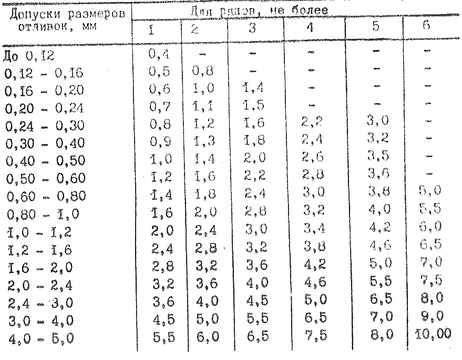

Припуски на механическую обработку

Примечание. Величины припусков относятся к поверхностям отливки, находящимся при заливке снизу или сбоку. Припуск на верхние поверхности допускается увеличивать до значения, соответствующего следующему ряду.

Припуск на механическую обработку указывают цифрой перед знаком шероховатости поверхности детали и изображают сплошной линией в соответствии с ГОСТ 3.1125-88.

Отверстия диаметром менее 25 мм целесообразно получать сверлением, а не с помощью стержней. Отверстия и углубления, не выполняемые литьем, перечеркиваются крест-накрест тонкой линией.

3.5 Определение величины формовочных уклонов

Уклоны выполняют на вертикальных наружных или внутренних поверхностях модели и другой литейной оснастки. Формовочные уклоны для отливок, изготовляемых в разовых формах, выполняют в направлении извлечения модели из формы или стержня из стержневого ящика. При изготовлении отливок в металлических формах с применением металлических стержней формовочные уклоны выполняют в направлении извлечения отливки из формы и стержней из отливки.
