Значительное увеличение i при дальнейшем прикрытии дросселя приводит к появлению срыва на спинках лопаток (i > i_КР) и неустойчивой

работе компрессора. Точки "Г" и "Г", соответствующие этому режиму,

называют границей устойчивой работы компрессора на данной частоте вращения.

Соединив полученные точки, получим зависимости π^*_к (G_B) и η^*_к(G_B)

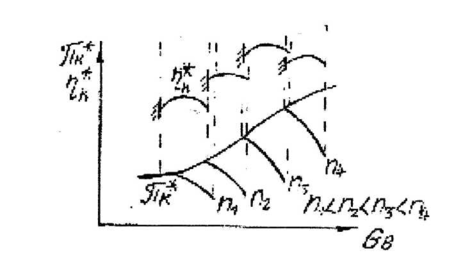

для заданной частоты вращения, которые называют напорными кривыми. Построив таким образом напорные кривые для других частот вращения, получают характеристики компрессора. Другими словами, харктеристики компрессора - это совокупность напорных кривых компрессора, полученных при различных фиксированных частотах вращения ротора компрессора, нанесенная на один график. Положение напорных кривых

зависит от P*_в и Т*_в т.е. от внешних условии.

Действительно, при повышении P*_в растет G_B (см. формулу G_B), а при увеличении Т*_в снижаются G_B и π^*_к (более горячий воздух тяжелее сжать).

Значит, каждой паре значений P^*_в и Т^*_в будет соответствовать свое положение

этих кривых. Такими характеристиками пользоваться неудобно. Поэтому на практике, характеристики приводят к стандартным атмосферным условиям (САУ), перестраивая их в виде зависимости приведенных параметров. Это приведенная частота вращения и приведенный расход воздуха.

( T_B^*_CАУ = 288 К ; P_{B cay}= 1,033 кгс/см² - при Н=0)

Характеристики, построенные в приведенных параметрах, универсальны и не зависят от внешних условий. По виду они аналогичны характеристикам π^*_к (G_B) и η^*_к(G_B).

Характеристики
