СОЗДАНИЕ ЛАБОРАТОРНОГО СТЕНДА «РЕЛЕ УПРАВЛЕНИЯ ЛОКОМОТИВА»
Пояснительная записка к дипломному проекту
ДП 23.05.03.25.151.ПЗ
| Студент гр.151 | ______________ | В.Н. Гилёв |
| (дата, подпись) | ||
| Консультант по безопасности жизнедеятельности (профессор, д.т.н.) | ______________ | В.Д. Катин |
| (дата, подпись) | ||
| Консультант по экономике (доцент, к.э.н.) | ______________ | О.Б. Лазарева |
| (дата, подпись) | ||
| Руководитель (к.т.н.) | ______________ | Ю.С. Кабалык |
| (дата, подпись) | ||
| Нормоконтроль (к.т.н.) | ______________ | Ю.С. Кабалык |
| (дата, подпись) |
Хабаровск – 2017
ABSTRACT
The aim of the thesis is the design and manufacture of the laboratory stand "Locomotive control relay", which represents the relays located in the high-voltage chamber of the locomotive. First of all, an analysis of the existing stand is conducted, identification of its shortcomings, a conclusion is made about the appropriateness and necessity of manufacturing a new stand.
The development of a new laboratory stand is to study and visualize the use of transient relays and time relays.
The developed stand will allow students to study the device and the operating principle of the relay, to study the electrical diagram of the stand.
Also, it is necessary to propose the projects of laboratory works, which will be performed on the laboratory stand.
In the section of life safety, analyze harmful manufacturing factors when working with electrical installations and measures have been developed to prevent the impact on working electric current, magnetic fields, etc. In addition, protection against electric shock: grounding and zeroing is considered.
In the economic section, it is necessary to calculate the cost of money for the manufacture of a laboratory stand. In addition to the cost of purchasing parts for the stand, it is necessary to take into account the labor costs of the workers involved in the design and installation of the stand.
СОДЕРЖАНИЕ
| ВВЕДЕНИЕ………………………………………………….………………… | 6 | |
| 1 АНАЛИЗ ПРИМЕНЕНИЯ РЕЛЕ УПРАВЛЕНИЯ НА ЛОКОМОТИВАХ ………………………………………………………….… | 7 | |
| 1.1 Реле времени ВЛ50-У3 ………………………………………….…........ | 7 | |
| 1.2 Промежуточное реле РПУ-3М…………………………….........……… | 14 | |
| 1.3 Промежуточное реле ТРПУ-1-412……………………………..………. | 19 | |
| 1.4 Промежуточное реле ТРПУ-4-4-110В-П ……………………..……….. | 23 | |
| 2 ПРОЕКТ ЛАБОРАТОРНОГО СТЕНДА…………………………………. | 28 | |
| 3 СОЗДАНИЕ ЛАБОРАТОРНОГО СТЕНДА……………………………... | 35 | |
| 4 РАЗРАБОТКА ЛАБОРАТОРНЫХ РАБОТ НА СОЗДАННОМ СТЕНДЕ……………………………………………………………………….. | 43 | |
| 4.1 Проект лабораторной работы «Изучение реле типа ТРПУ»…………. | 43 | |
| 4.2 Проект лабораторной работы «Изучение реле типа РПУ-3М»………. | 45 | |
| 4.3 Проект лабораторной работы «Изучение реле времени ВЛ-50У3…. | 48 | |
| 5 МЕРЫ БЕЗОПАСТНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА СТЕНДЕ «РЕЛЕ УПРАВЛЕНИЯ ЛОКОМОТИВА» ……………………... | 51 | |
| 5.1 Анализ опасных и вредных производственных факторов……………. | 51 | |
| 5.2 Меры безопасности при работе с электроустановками …………...…. | 51 | |
| 5.3 Меры безопасности при работе на стендах ремонта аппаратуры …... | 60 | |
| 6 РАСЧЁТ РАСХОДОВ ДЛЯ ВНЕДРЕНИЯ СТЕНДА «РЕЛЕ УПРАВЛЕНИЯ ЛОКОМОТИВА» ………………………………………….. | 63 | |
| ЗАКЛЮЧЕНИЕ………………………………………………………………. | 71 | |
| Список использованных источников……………………………………..... | 72 | |
ВВЕДЕНИЕ
Целью дипломной работы является проектирование и изготовление лабораторного стенда «Реле управления локомотива», который представляют реле находящиеся в высоковольтной камере тепловоза. Прежде всего, проводится анализ существующего стенда, выявление его недостатков, делается вывод о целесообразности и необходимости изготовления нового стенда.
Разработка нового лабораторного стенда заключается в изучении и наглядном применении переходных реле и реле времени.
Разработанный стенд позволит изучить студентами устройство и принцип действия реле, изучить электрическую схему стенда.
Так же, необходимо предложить проекты лабораторных работ, которые будут выполняться на изготовленном лабораторном стенде.
В разделе безопасности жизнедеятельности проанализировать вредные производственные факторы при работе с электроустановками и разработаны мероприятия по предотвращению воздействия на работающего электрического тока, магнитных полей и т. д. Кроме того, рассмотрены средства защиты от поражения током: заземление и зануление.
В экономическом разделе следует рассчитать затраты денежных средств на изготовление лабораторного стенда. Помимо затрат на закупку деталей для стенда, следует учитывать оплату труда рабочих, занятых на проектировании и установке стенда.
1 АНАЛИЗ ПРИМЕНЕНИЯ РЕЛЕ УПРАВЛЕНИЯ НА ЛОКОМОТИВАХ
Для автоматического включения, отключения и переключения электрических цепей управления, регулирования и защиты в тепловозах применяют реле. Обычно они подразделяют на реле управления и реле защиты. По характеру выполняемых действий к первым условно относят собственно реле управления, промежуточные реле и реле времени.
Реле управления предназначены для приведения в действие электрической системы, промежуточные реле разлагают полученные импульсы по отдельным цепям, изменяют величину воздействующего на реле импульса или выполняют оба действия одновременно. Реле времени применяют для получения заданного интервала времени между моментом получения импульса и моментом срабатывания реле.
1.1 Реле времени ВЛ50-У3
Реле времени ВЛ50-У3 (рисунок 1.1) предназначены для коммутации электрических цепей с определенными выдержками времени в системах управления тепловозов и путевых машин и применяются как комплектующие изделия.
Реле изготавливаются в исполнении У по ГОСТ 15150 (для работы в макроклиматических районах с умеренным климатом) и в исполнении В (для работы во всех макроклиматических районах на суше и на море, кроме районов с очень холодным климатом) и должны эксплуатироваться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3).

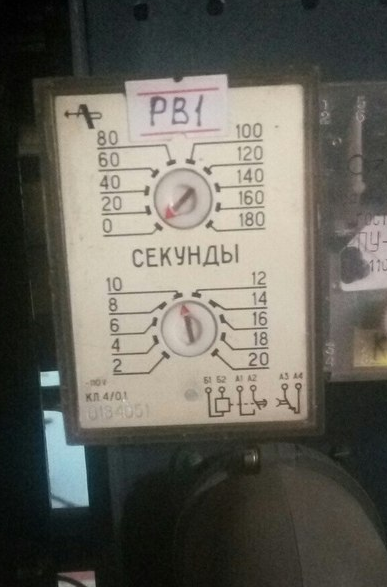

Рисунок 1.1 – Реле времени ВЛ50-У3
Условия эксплуатации реле времени ВЛ50-У3:
- диапазон рабочих температур от минус 60 ºС до плюс 60 ºС;
- предельные значения температуры окружающего воздуха – минус 60 ºС и плюс 70 ºС;
- вибрация мест крепления реле с частотой с частотой до 100 Гц при ускорении до 9,8 м/с2 (1g);
- одиночные удары с ускорением до 29,4 м/с2 (3g) длительностью 40-60 мс;
- воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
- воздействие по сети питания импульсных помех амплитудой не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс.
Основные технические характеристики реле приведены в таблице 1.1.
Таблица 1.1 – Основные технические характеристики реле ВЛ-50
| Параметр | Значение |
| Диапазон выдержки времени, с | 2-200 |
| Напряжение питания постоянного тока, В | 50,75,100 |
| Регулировка выдержки времени | ступенчатая |
| Количество ступеней переключения | 100 |
| Количество и род контактов | 1з и 1р |
| Длительно допустимый ток через контакт реле, А | 4 |
| Минимальный коммутируемый ток контактов, А | 0,05 |
| Механическая износостойкость, млн. циклов | 10 |
| Время повторной готовности реле, с | 0,5 |
| Время возврата реле | 0,2 |
| Потребляемая мощность не более, Вт | 5 |
| Масса реле не более, кг | 0,35 |
Средняя основная погрешность в любой оцифрованной точке шкалы, выраженная в процентах, не превышает значения , определяемого по формуле:
(1.1)
где Tmax – максимальная установка соответствующего диапазона реле;
Т – установка, на которой определяется погрешность;
4/0,1 – класс точности.
Регулировка выдержки времени ступенчатая, число ступеней – 100. Реле должны работать при отклонениях напряжения питания в пределах от 0,7 до 1,2Uном.
Реле ВЛ-50 с номинальным напряжением питания 50 В и 75 В кратковременном режиме с длительностью рабочего периода 16 с (под напряжением) не должны даватьложных срабатываний или отпусканий при снижении напряжения питания до 0,4Uном вначале выдержки времени или после ее окончания с последующим восстановлением его в течение 3 с до 0,7Uном и дальнейшем повышении напряжения до 1,45Uном в течение последних 2 с работы реле. При этом дополнительная погрешность не должна превышать 3 с. Дополнительная погрешность от изменения напряжения питания не должна превышать 0,2
на каждые 10 % изменения напряжения питания;
Дополнительная погрешность от изменения температуры окружающего воздуха (
) в процентах от уставки не должна превышать значения, определяемого по формуле:
(1.2)
где
– отклонение температуры от номинального значения 25
.
Дополнительная погрешность, вызванная пребыванием реле исполнения В3 в условиях 98 % влажности воздуха при температуре 35 не должна превышать 3 . Средняя основная погрешность к концу срока службы и хранения не должна превышать 3 . Разброс выдержки времени (Р) не должен превышать значения, определяемогопо формуле:
(1.3)
Характеристики
