г) измерить время срабатывание контактов KV3. Время срабатывания контактов измеряется с помощью миллисекундомера;

д) данные измерений занести в табличную форму. Время замыкания каждого контакта измеряется три раза и заносится в таблицу 4.2.

Таблица 4.2 – Измерения времени срабатывания контаков.

Пример замеренного времени на миллисекундометре приведен на рисунках 4.3, 4.4.

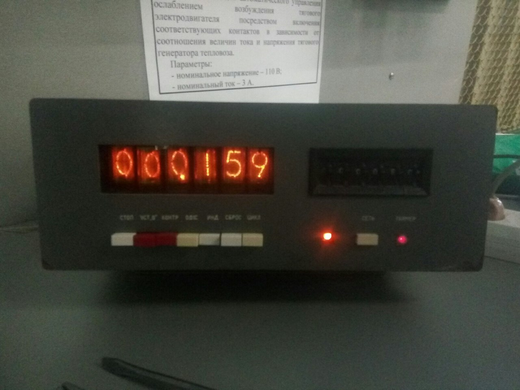

. Рисунок 4.3 – Время срабатывание замыкающего контакта KV3.

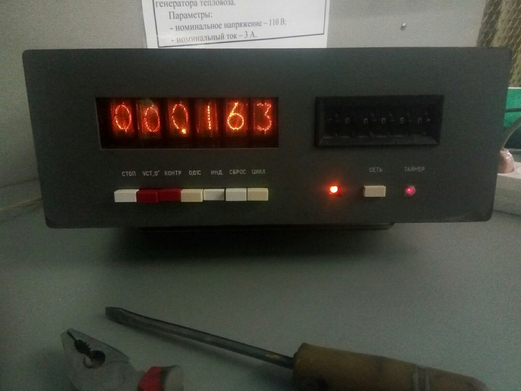

Рисунок 4.4 – Время срабатывание замыкающего контакта KV3.

Отчёт по лабораторной работе должен содержать следующие пункты:

а) наименование и цель работы;

б) принципиальную схему реле с указанием основных элементов и их назначения;

в) технические данные реле;

д) схему силовой цепи с данными реле;

е) таблицу с измерениями;

ж) вывод.

4.2 Проект лабораторной работы «Изучение реле времени ВЛ-50У3»

Целью лабораторной работы является изучение конструкции, принципа действия, схемы включения, проверки время срабатывания контактов релетипа ВЛ-50У3.

На натурном образце студентам необходимо изучить конструкцию элементов реле ВЛ-50У3 приведенную на рисунке 1.1, раздела 1. Разобраться в принципе работы реле. Произвести проверку задержки срабатывания контактов с помощью секундомера.

Порядок работы с лабораторным стендом:

а) подключить стенд к электропитанию. Стенд подключается преподавателем или с его разрешением в строгой последовательности техники безопасности;

б) выставить время срабатывания контактов на самом реле. Время срабатывания контактов варьируется от 2 до 200 секунд. Время регулируется с двух выключателей расположенных на передней панели реле с помощью плоской отвёртки;

в) включить тумблер S1. Данный тумблер имитирует включение реле. Подачу напряжение на реле можно определить по загоревшейся лампе E1 (рисунок 4.3), находящейся рядом с тумблером включения. Если напряжение подано лампа загорится красным цветом;

г) дождаться загорание лампы E2 (рисунок 4.4). Лампа загорится зелёным цветом;

д) измерить время задержки срабатывание контактов реле времени. Измеряется время между загоранием первой лампы E1 и второной лампы E2 с помощью секундомера в ручную. Данное испытание производится несколько раз;

е) данные измерений занести в табличную форму;

ж) после проведение лабораторной работы. Все тумблеры переводятся в положение «0». Стенд отключается от питания и приводится в порядок.

Таблица 4.3 – Измерения времени срабатывания контаков.

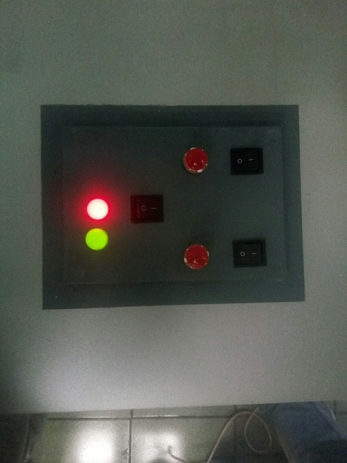

Рисунок 4.3 – Запуск реле ВЛ-50У3.

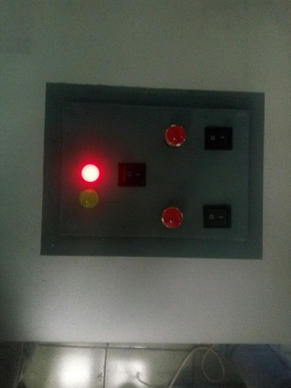

Рисунок 4.4 – Остановка реле ВЛ-50У3.

Отчёт по лабораторной работе должен содержать следующие пункты:

а) наименование и цель работы;

б) принципиальную схему реле с указанием основных элементов и их назначения;

в) технические данные реле;

д) схему силовой цепи с данными реле;

е) таблицу с измерениями;

ж) вывод.

5 БЕЗОПАСНОСТЬ ТРУДА ПРИ ВЫПОЛНЕНИИ РАБОТ НА СТЕНДЕ «РЕЛЕ УПРАВЛЕНИЯ ЛОКОМОТИВА»

5.1 Анализ опасных и вредных производственных факторов

Воздействие на работающих в лаборатории опасных и вредных факторов, как правило, приводит к возникновению несчастных случаев. Вредные производственные факторы, ухудшая условия труда на рабочих местах, снижают внимание работающих, слышимость и видимость подаваемых сигналов, повышают утомляемость и увеличивают время ответной реакции человека на внешние раздражители. Все это, способствует появлению профессиональных заболеваний и во многих случаях уменьшают возможность человека четко реагировать на опасность травмирования [6].

Измерения напряжений прикосновений и токов в электроустановках производят при режимах и условиях, создающих наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.

Воздействие электрического тока на работающих в лаборатории представляет со­бой особую опасность. В среднем ежегодно более 21% всех несчастных случаев в локомотивных депо происходит из-за поражения электротоком. Поэтому технические средства защиты от поражения электрическим током выполняют с таким расчетом, чтобы протекающие через человека в аварийном режиме электроуста­новки токи (напряжение прикосновения) не превышали уровней, ус­тановленных ГОСТ 12.1.038-82 [6].

5.2 Меры безопасности при работе с электроустановками

Электробезопасность представляет собой такое состояние условий труда или быта, при котором исключено вредное или опасное воздействие на человека электрического тока, электрической дуги, электромагнитного поля, статистического электричества или их совокупности. Для обеспечения электробезопасности используют систему организационных мероприятий, электрозащитных способов и средств которую принято называть техникой электробезопасности. Обеспечение эффективной защиты лиц, занятых на работах с электроустановками во многом будет зависеть от правильной организации их обслуживания, своевременного и качественного проведения ремонтных работ, монтажных и профилактических работ [6].

В отношении применяемых мер электробезопасности при профилактике оборудования, проведении ремонтно-монтажных работ для действующих электроустановок выполняемые работы подразделяются на следующие: со снятием напряжения, без снятия напряжения на токоведущих частях и в близи них; без снятия напряжения вдали от токоведущих частей находящихся под напряжением.

В соответствии с Правилами техники эксплуатации электроустановок потребителей (ПТЭЭП) при эксплуатации электроустановок не допускаются к работе в электроустановках лиц не достигших 18 – летнего возраста, не прошедших соответствующую теоретическую и практическую подготовку и проверку знаний с присвоением квалификационной группы по электробезопасности [6].

Присвоение группы регистрируется в специальном журнале с росписью проверяемого и проверяющего.

Окружающая среда оказывает свое влияние на условия электробезопасности. Воздействуя на электрическую изоляцию приборов, устройств, электрическое сопротивление тела человека, она может создавать те или иные условия для поражения обслуживающего персонала или обучаемого персонала, электрическим током. В этом отношении помещения, в которых находится электрооборудование, могут быть:

а) без повышенной опасности в которых отсутствуют условия создающие повышенную опасность;

б) с повышенной опасностью, характеризующиеся наличием в них только одного из следующих условий, создающих повышенную опасность:

1) сырость (относительная влажность воздуха более 75 %) или токопроводящей пыли;

2) токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т. п.);

3) высокой температурой (температура более + 35 ^оС);

4) возможности одновременного прикосновения человека к имеющим соединения с землей металлоконструкциям зданий, технологическим аппаратом, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования, - с другой.

в) особо опасные:

1) особой сырости (относительная влажность воздуха близка к 100 %);

2) химически активной или органической среды;

3) одновременно двух или более условий с повышенной опасностью.

В помещениях с повышенной опасностью, применять определенные защитные меры обеспечивающие достаточную электробезопасность при техническом обслуживании, работе и ремонте электрооборудования.

Так переносные светильники применять с двойной изоляцией или напряжение питания не должно превышать 42 В.

Для обеспечения безопасности персонала при непосредственном выполнении работ в электроустановках применяется комплекс технических мероприятий:

а) отключение оборудования на участке, выделенном для производства работ;

б) принятие мер против ошибочного или самопроизвольного включения;

в) вывешивание запрещающих плакатов;

г) проверка отсутствия напряжения;

д) наложение заземления;

е) ограждение при необходимости рабочих мест и оставшихся под напряжением токоведущих частей.

При выполнении ремонтных работ работающим отключить оборудование со всех сторон, откуда может быть подано напряжение с видимым разрывом (разъединитель, вставки плавких предохранителей, выключатели нагрузок, коммутационные аппараты и т.п.). В установках до 1000 Вольт отключаются те токоведущие части, на которых предполагается производить работы, а так же доступные случайному прикосновению. Если нет возможности обеспечить эти части, то их оградить [6].

Для предупреждения ошибочных действий обслуживающего персонала, случайной подачи напряжения на работающих, вывешиваются плакаты. Так, на ключах управления, рукоятках выключателей, основаниях предохранителей с помощью которых может быть подано напряжение к месту работы вывешиваются плакаты с надписью “Не включать - работают люди!”. Не отключенные токоведущие части ограждают от случайного прикосновения во время работы шнуром с вывешенным на них плакатами “Стой - высокое напряжение!”. На всех подготовленных рабочих местах после наложения заземления и ограждения рабочего места вывешивают плакат “Работать здесь”.

Перед выполнением работы проверить исправность указателя напряжения на токоведущих частях, заведомо находящихся под напряжением. Применяемые для проверки указатели напряжения или переносные вольтметры должны быть рассчитаны на номинальное напряжение установки [6].

Заземление токоведущих частей с помощью переносных заземлителей производится для защиты работающих от поражения электротоком при ошибочной подаче напряжения к месту работ. Переносные заземлители накладывают на токоведущие части всех фаз отключенной электроустановки. При наложении заземления необходимо присоединить к земле, а затем после проверки отсутствия напряжения – к токоведущим частям.

Дополнительно к организационным и техническим мероприятиям по предупреждению поражения человека электрическим током для обеспечения электробезопасности при эксплуатации электроустановок используют технические средства защиты, к которым относятся: электрическая изоляция токоведущих частей, защитное заземление, выравнивание потенциалов, защитное отключение, малые напряжения и другое. Применение этих средств в различных сочетаниях позволяет обеспечить защиту людей от прикосновения людей от прикосновения к токоведущим частям, опасности перехода напряжения на металлические нетоковедущие части, возникновения напряжения шага [6].

Безопасность эксплуатации и обслуживания электрооборудования во многом зависит от состояния электрической изоляции токоведущих частей. Физический смысл изоляции как защитной меры заключается в ограничении тока, протекающего через тело человека при различных обстоятельствах, возникающих в процессе эксплуатации электроустановок [8].

Состояние изоляции характеризуется ее сопротивлением току утечки. В соответствии с Правилами устройств электроустановок (ПУЭ) ток утечки любого участка сети между двумя предохранителями должен быть не более 0,001 А.
