Рисунок 2.5 – Схема подключения миллисекундомера

Запуск секундомера производится замыканием контактов B1 и С3, а его остановка замыканием контактов B1 и С4.

Схемы подключения миллисекундометра для измерения времени срабатываний контактов приведены на рисунке 2.6, 2.7.

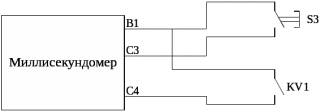

Рисунок 2.6 – Подключение для измерения времени срабатывания KV1.

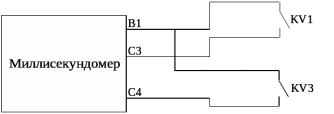

Рисунок 2.7 – Подключение для измерения времени срабатывания KV3.

Рассчитаем ток в каждой ветви схемы на рисунке 2.3.

По техническим данным мощность реле времени составляет 5 Вт.

Сопротивление реле находится по формуле

, (2.1)

Ток реле находится по формуле

, (2.2)

Ток в первой ветви находится по формуле

(2.3)

где = = 0,2 А.

Сопротивление во второй ветви составляет

Сила тока второй ветви составляет

Сопротивление в третьей ветви составляет

Сила тока третей ветви составляет

Сила тока в четвёртой и пятой составляет 0,02 А.

Сопротивление шестой ветви составляет

Сила тока шестой ветви составляет

Сила тока общей цепи составляет

(2.4)

Таким образом, номинальный ток цепи не превышает допустимых значений.

3 СОЗДАНИЕ ЛАБОЛАТОРНОГО СТЕНДА

Лабораторный стенд «Реле управление локомотива» представляет собой действующую модель – он наглядно демонстрирует работу промежуточных реле тепловоза. В состав стенда входят:

- реле времени ВЛ-50УЗ;

- промежуточное релеРПУ-3М-114Т;

- промежуточные реле ТРПУ-1-412;

- промежуточные реле ТРПУ-4-4-110В-П;

- панель управления стендом.

Создание лабораторного стенда начинаем с установки реле на вертикальную часть парты шириной 20 мм последовательно прикрепляя реле на болты М6. Установленные реле приведены на рисунке 3.1.

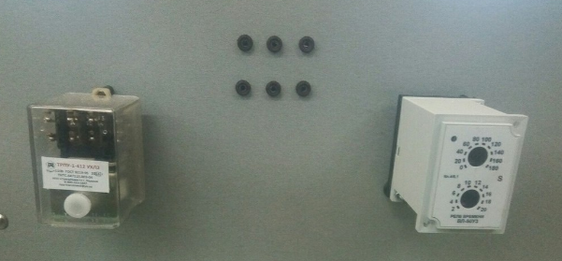

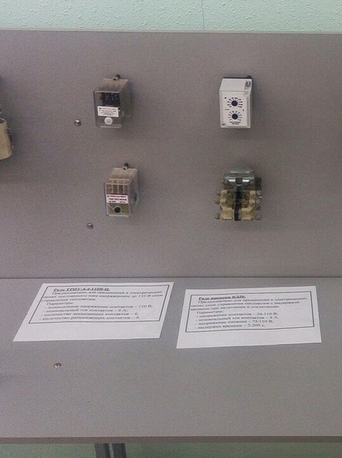

Рисунок 3.1 –Исходное состояние стенда.

Для простоты работы со стендом изготавливается панель управления стендом. На этой панели будут размещены выключатели:

- «S1» для замыкания и размыкания контакторов реле времени ВЛ-50УЗ;

- «S2» для замыкания и размыкания контакторов реле ТРПУ-4-4-110В-П;

- «S3» для замыкания и размыкания контактов реле РПУ-3М, ТРПУ-1-412.

А так же индикаторные лампы «E1», «E2», «E3», «E4» для показания включения какого либо реле.

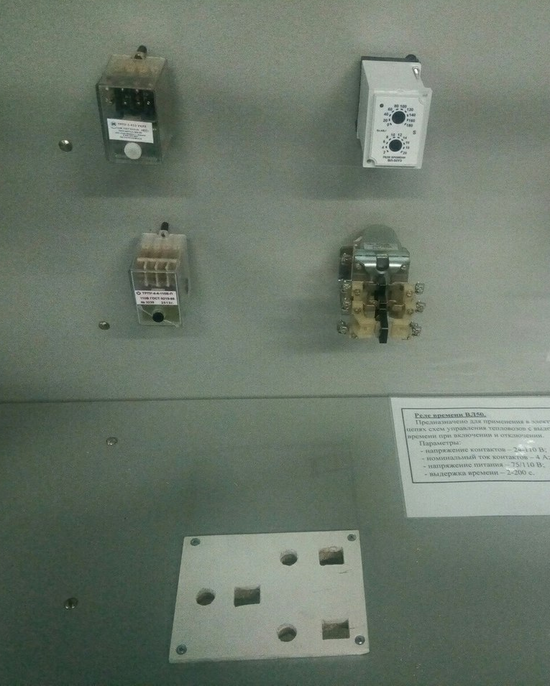

Панель изготовлена из материала поливинилхлорид. Данный материал выбирался для простоты обработки и долговечности. Изображение вырезанной панели приведено на рисунке 3.2.

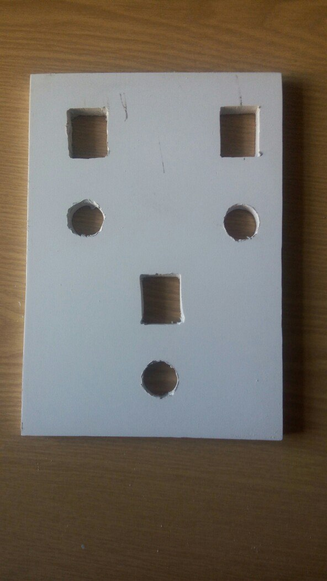

Рисунок 3.2 - Заготовка панели стенда «Реле управления локомотива»

Следующим этапом изготовления стенда является установка панели управление на горизонтальную часть парты. Крепление производится с помощью четырёх саморезов М6. Место панели выбирается так, чтобы был свободный подход к панели и учащиеся не задевали реле руками. Изображение установленной панели приведено на рисунке 3.3.

Рисунок 3.3 – Установленная панель стенда «Реле управления локомотива»

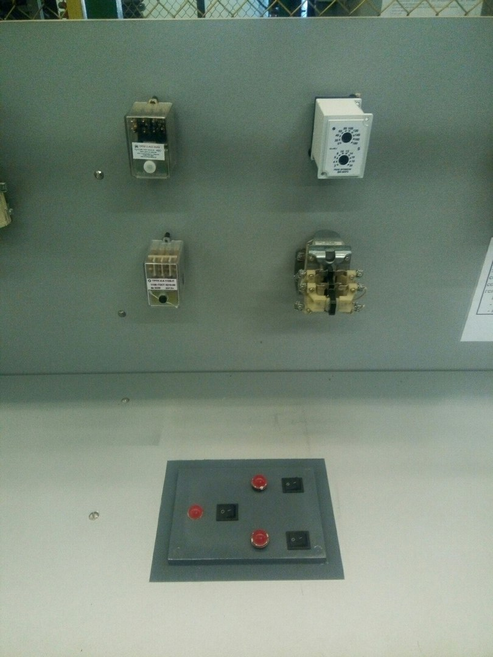

После этого производится зачистка панели напильником и наждачной бумагой. С помощью герметика убираются шляпки саморезов и панель окрашивается в серый цвет. В отверстия вставляются выключатели и индикаторные лампы. Изображение готовой панели приведено на рисунке 3.4.

Рисунок 3.4 – Панель управления стенда «Реле управления локомотива»

Промежуточные и временное реле, совместно с выключателями и индикаторными лампами подключаются в соответствии со схемой приведенной на рисунке 2.3. Все реле регулируются в соответствии с руководством по эксплуатации и техническому обслуживанию электровозов серии ТЭП70 БС. С промежуточными и временными реле провода соединяются при помощи клеммных соединений, при этом само соединение изолируется при помощи пластикового диэлектрического кембрика. Вид соединений проводов с реле представлен на рисунке 3.5.

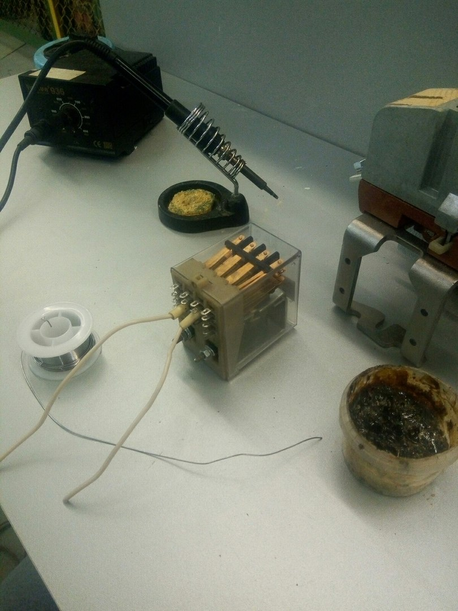

Рисунок 3.5 – Соединение проводки с промежуточными реле

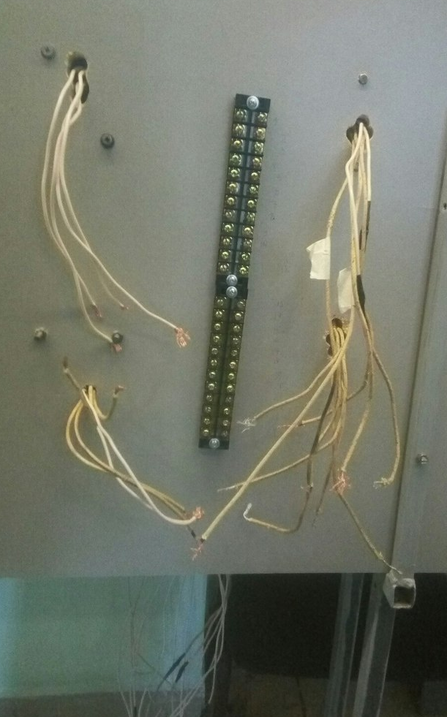

Вся проводка стенда соединяется с обратной стороны вертикальной панели стенда и крепится на шины с болтовыми зажимами, установленные так же с задней стороны. Изображение шин приведено на рисунке 3.6.

Рисунок 3.6 – Шина с болтовыми зажимами для соединения электрических цепей

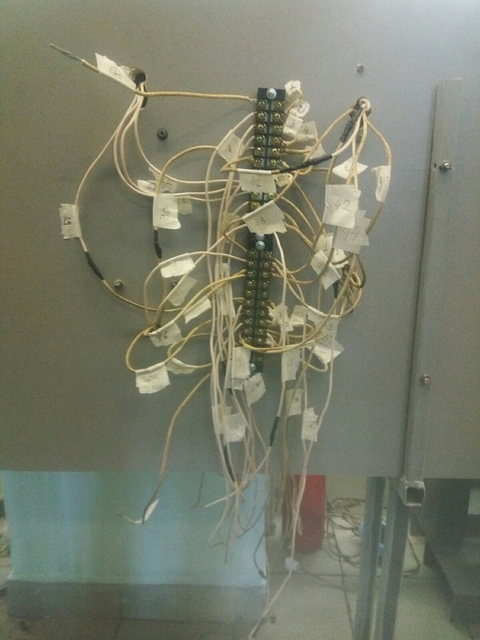

После того как все провода соединены со всеми реле, выключателями и индикаторными лампами, провода подписываются для облегчения их монтажа к клеммам и соединяются по схеме рисунка 2.3. Изображение собранной цепи лабораторного стенда приведено на рисунке 3.7.

Рисунок 3.7 – Собранная цепь лабораторного стенда «Реле управления локомотива»

Конечным этапом подсоединяем миллисекундамер с помощью клемм, монтируемых в вертикальную панель стенда. Клеммы приведены на рисунке 3.8.

Рисунок 3.7 – Клеммы для подсоединения миллисикундомера.

Таким образом, разработанный лабораторный стенд позволяет учащимся довольно подробно изучить конструкцию и принцип работы реле времени и промежуточных реле локомотива, проводить лабораторные работы по дисциплинам «Тяговые аппараты и электрооборудование» и «Электрооборудование локомотива», а так же закрепить знания студентов по электротехнике. Общий вид разработанного стенда представлен на рисунке 3.8.

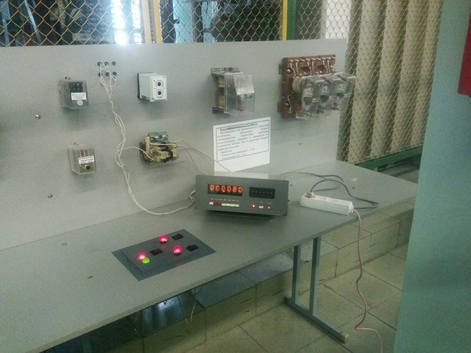

Рисунок 3.8 – Лабораторный стенд «Реле управления локомотива»

4 РАЗРАБОТКА ЛАБОРАТОРНЫХ РАБОТ НА РАЗРАБОТАННОМ СТЕНДЕ

Лабораторные занятия являются одним из важнейших элементов учебного процесса. При проведении лабораторных занятий преследуется три основные цели: возможность на практике убедиться в теоретических положениях; развитие творческого мышления (критическое осмысление результатов эксперимента); пробудить любознательность и воображение студента. Поэтому приобретенные практические навыки при выполнении лабораторных работ не могут быть восстановлены другими видами учебных занятий. Подготовке, выполнению и защите лабораторных работ, обработке и анализу полученных результатов студенты должны уделять самое серьезное внимание. Все этапы работы, связанные с лабораторными занятиями, должны отвечать определенным требованиям.

4.1 Проект лабораторной работы «Изучение реле типа ТРПУ»

Целью лабораторной работы является изучение конструкции, принципа действия, схемы включения, измерения время срабатывания контактов реле типа ТРПУ.

На натурном образце студентам необходимо изучить конструкцию элементов двух реле ТРПУ-1-412 и ТРПУ-4-4-110В-П, приведенную на рисунках 1.8, 1.10.

Порядок работы с лабораторным стендом:

а) подключить стенд к электропитанию. Стенд подключается преподавателем или с его разрешением в строгой последовательности техники безопасности;

б) подключить миллисекундомер по схеме. Схемы подключения миллисекундомера представлена на рисунке 2.4. После подключения миллисекундомера сообщить преподавателю. Для проверки правильности его подключения;

в) включить тумблер S2. Данный тумблер имитирует включение реле; Если напряжение подано, загорается лампа E3 красным цветом;

г) измерить время срабатывание контактов KV1 и KV2. Время срабатывание контактов измеряется с помощью миллисекундомера;

д) данные измерений занести в табличную форму. Время замыкания каждого контакта измеряется три раза и заносится в таблицу 4.1.

Таблица 4.1 – Измерения времени срабатывания контаков

После проведения лабораторной работы студенты должны знать устройство и принцип реле тип ТРПУ, его составные части, принцип работы реле.

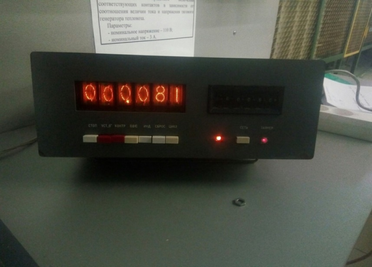

Пример замеренного времени на миллисекундометре приведен на рисунках 4.1 а и 4.2.

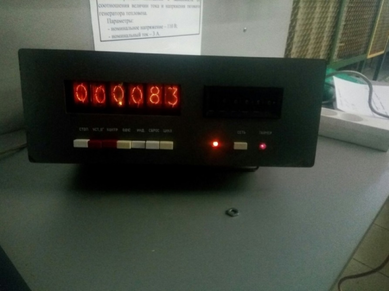

Рисунок 4.1 – Время срабатывание замыкающего контакта KV2.

Рисунок 4.2 – Время срабатывание замыкающего контакта KV2.

Отчёт по лабораторной работе должен содержать следующие пункты:

а) наименование и цель работы;

б) принципиальную схему реле с указанием основных элементов и их назначения;

в) технические данные реле;

д) схему силовой цепи с данными реле;

е) таблицу с измерениями;

ж) вывод.

4.2 Проект лабораторной работы «Изучение реле типа РПУ-3М»

Целью лабораторной работы является изучение конструкции, принципа действия, схемы включения, измерения время срабатывания контактов релетипа РПУ-3М.

На натурном образце студентам необходимо изучить конструкцию элементов реле РПУ-3М, приведенную на рисунке 1.5. Произвести замеры срабатывания контактов реле и записать данные в табличную форму.

Порядок работы с лабораторным стендом:

а) подключить стенд к электропитанию. Стенд подключается преподавателем или с его разрешением в строгой последовательности техники безопасности;

б) подключить миллисекундомер по схеме. Схемы подключения миллисекундомера представлена на рисунке 2.5;

в) включить тумблер S2. Данный тумблер имитирует включение реле; Подачу напряжение на реле можно определить по загоревшейся лампе E3, находящейся рядом с тумблером включения;
