Общий простой электровозов на неплановом ремонте за 12 месяцев 2015 года составил 41418,26 часов против 39935,04 часов за прошлый год, допущен рост на 1483 часов или на 3,7%. Средний простой составил 18,6 часов против 19,0 часов за прошлый год, достигнуто снижение на 0,4 часа или на 1,9%.
1.2 Анализ работы приборов безопасности
Сбои аппаратуры АЛСН. Количество сбоев АЛСН по вине ремонтных локомотивных депо за 12 месяцев 2015 года в сравнении с 2014 годом снизилось на 339 случаев (n) или 36%. Целевое задание по снижению сбоев АЛСН выполнено на 10%. График представлен на рисунке 1.2.

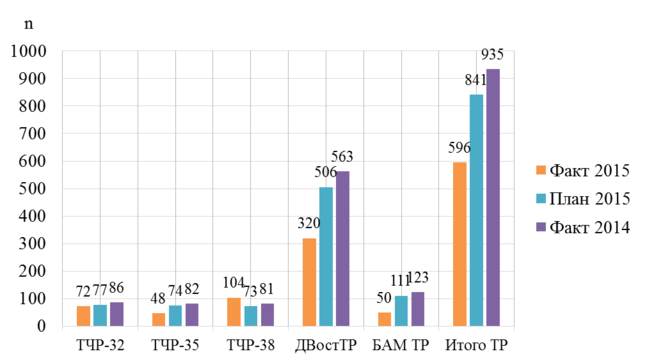

Рисунок 1.2 – Распределение сбоев АЛСН по ремонтным предприятиям в границах Дальневосточной железной дороги за 12 месяцев 2015/2014 гг.
Из графика, представленного на рисунке 1.2 видно, что по депо ДВостТР произошло снижение в ТЧР-32 - на 14 случаев или 19% и ТЧР-35 - на 34 случая или 41%, а рост в ТЧР-38 - на 23 случая или 28%.
Сбой аппаратуры САУТ. В пределах ДВЖД за 12 месяцев зафиксировано 425 сбоев (n) аппаратуры САУТ, за 2014 год допущено 516 сбоев (n) снижение на 91 случай или 17%.
Распределение сбоев САУТ по виновным подразделениям в границах ДВЖД представлено на рисунке 1.3.
Рисунок 1.3 – Распределение сбоев САУТ по виновным подразделениям в границах ДВЖД за 12 месяцев 2015/2014 гг.
Из графика представленного на рисунке 1.3, можно сказать, что из 425 сбоев 167 или 39% отнесено по ответственности на ремонтные локомотивные депо, против 260 в 2014 году, снижение на 36%.
Сбои аппаратуры 3CЛ-2М. По данным системы АСУ НБД за 12 месяцев 2015 года на локомотивах приписки ДВостТ допущено 11148 случаев сбоев (n) скоростемеров 3СЛ-2М, в 2014 году допущено 11947 сбоев (n), снижение на 7%. Распределение сбоев скоростемеров 3СЛ-2М по депо приписки локомотива за 12 месяцев представлено на рисунке 1.4.
Основные причины сбоев за 12 месяцев 2015 года:
а) неисправность привода, люфт вертикального вала, зависание писца (параметр БКБ на локомотивах приписки ТЧЭ-15);
б) неисправность регистрирующего механизма;
в) неисправность устройства регистрации времени;
г) неисправность привода скоростемера;
д) неверные действия локомотивных бригад, выражающиеся в отсутствии контроля записи писцов на ленте.

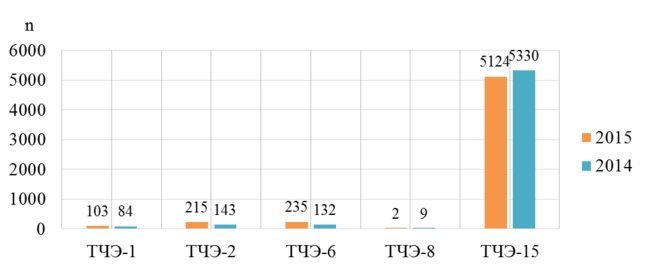

Рисунок 1.4 – Распределение сбоев скоростемеров 3СЛ-2М по депо приписки локомотива за 12 месяцев 2015/2014 гг.
На локомотивах, обслуживаемых ДВостТР снижение на 19 случаев или 0,3% (5679/6249), БАМТР снижение на 780 случаев или 12% (5469/6249).
Из 11148 случаев 5124 или 46% сбоев допущено на локомотивах ТЧЭ-Южно-Сахалинск.
Сбои аппаратуры КЛУБ-У. Распределение сбоев (n) аппаратуры КЛУБ-У по виновным подразделениям представлено на рисунке 1.5.

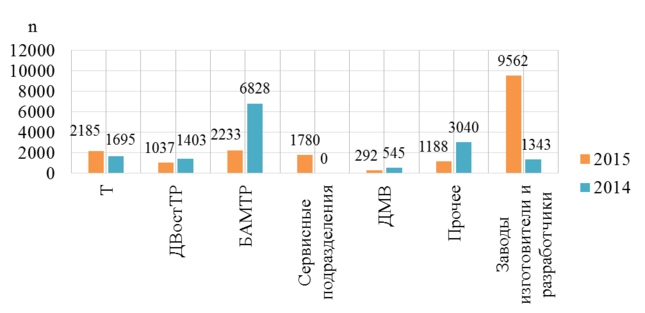

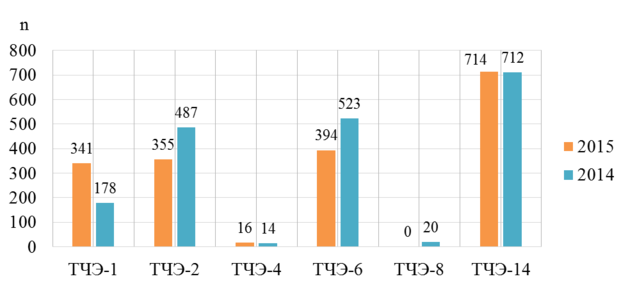

Рисунок 1.5 – Распределение сбоев аппаратуры КЛУБ-У по подразделениям за 2015/2014 гг.
Из графика, представленного на рисунке 1.5 видно, что по вине локомотивного комплекса: ДВостТР снижение на 366 случаев или 26%, БАМТР снижение на 4595 случаев или 67%, Т рост на 490 случаев или 29%, СП рост на 1780 случаев или 100%.
По данным системы АСУ НБД за 12 месяцев 2015 года на локомотивах приписки ДВостТР допущено 18463 случаев сбоев (n) аппаратуры КЛУБ-У, в 2014 году допущено 14946 случаев, рост на 23%.
Сбои аппаратуры КПД. По данным системы АСУ НБД за 12 месяцев 2015 года на локомотивах приписки ДВостТ допущено 2053 случая сбоев (n) КПД, в 2014 году допущено 1990 случаев, рост на 3%. Распределение сбоев (n) КПД представлено на рисунке 1.6.
Рисунок 1.6 – Распределение сбоев КПД по депо приписки локомотива за 12 месяцев 2015 года
Из графика, представленного на рисунке 1.6 видно, что на локомотивах обслуживаемых: ДВостТР произошло снижение на 114 случаев или 6%. По БАМТР произошел рост на 177 случаев или 31%.
Сбои аппаратуры ТСКБМ. По данным системы АСУ НБД, в декабре 2015 года количество (n) отключений и следований с выключенной аппаратурой ТСКБМ увеличилось на 27% по сравнению с аналогичным периодом прошлого года и составило 1959 случаев против 1540 в 2014 году.
График представлен на рисунке 1.7.

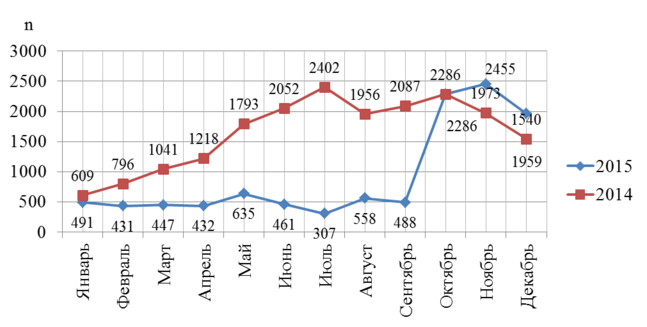

Рисунок 1.7 – Распределение сбоев в работе ТСКБМ по итогам 12 месяцев 2015/2014 гг
Из графика, представленного на рисунке 1.7 видно, что в декабре 2015 года наблюдается снижение по сравнению с прошлым месяцем на 25% и составляет 1959 случаев против 2455.
За 12 месяцев 2015 года количество отключений и следований с выключенной аппаратурой ТСКБМ уменьшилось в 2 раза по сравнению с аналогичным периодом прошлого года и составило 8783 случая против 18136 в 2014 году.
Автостопные и экстренные торможения по причине срабатывания приборов безопасности. По данным системы АСУ НБД в декабре 2015 года количество экстренных торможений по причине срабатывания устройств безопасности увеличилось на 23% и составило 316 случаев (n) против 257 в 2014 году.
Распределение случаев экстренных торможений, по причине срабатывания устройств АЛСН, КЛУБ, САУТ, КОН, ТСКБМ представлено на рисунке 1.8.
Из графика, представленного на рисунке 1.8 видно, что за 12 месяцев, с начала 2015 года, количество экстренных торможений по причине срабатывания устройств безопасности увеличилось на 34% и составило 3557 случаев против 2578 в 2014 году.

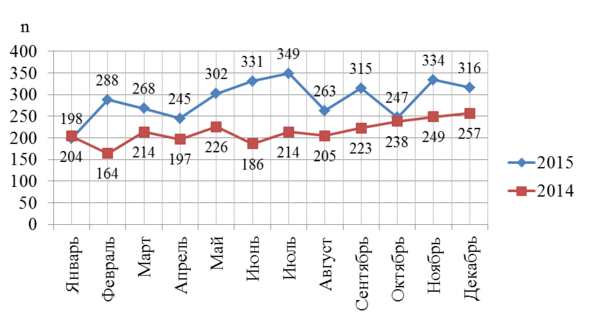

Рисунок 1.8 – Распределение случаев экстренного торможения, о причине срабатывания АЛСН, КЛУБ, САУТ, КОН, ТСКБМ по месяца за 2015/2014 гг
По данным расшифровки скоростемерных лент за 12 месяцев 2015 года количество автостопных торможений по причине срабатывания устройств безопасности увеличилось на 35% и составило 5261 случай против 3888 в 2014 году.
В результате рассмотренного анализа приборов безопасности, можно сделать вывод, что для безотказной работы необходимо принимать корректирующие меры по повышению надежности, такие как:
а) при плановых видах ремонта производить ревизию монтажа АЛСН, измерять сопротивление и оценивать уровень старения изоляции;
б) при выходе из строя приемных катушек ПЭ и ПТ проводить их замену на КПУ-1;
в) при производстве всех видов текущего ремонта производить ревизию локомотивных фильтров для замены электролитических конденсаторов;
г) производить обучение мастеров производственных участков в программе АСУ-НБД, в части отслеживания локомотивов имеющих наибольшее количество сбоев и получения статистических данных с повторяющимися сбоями в работе локомотивных скоростемеров;
д) по полученным данным немедленно производить диагностику по характеру сбоя с применением необходимых мер по устранению замечаний;
е) при проведении технического обслуживания в объеме ТО-2 по всем замечаниям машиниста в журнале составлять акты осмотра технического состояния приборов безопасности;
ж) ежедневно производить мониторинг повторяющихся сбоев по расшифровке скоростемерных лент ТЧЭ-1 с целью оперативного устранения допущенных нарушений;
з) производить комиссионные осмотры локомотивов на наличие протечек жидкости через лобовые стекла локомотивов.
2 ПЕРЕЧЕНЬ ПРИБОРОВ БЕЗОПАСНОСТИ С ХАРАКТЕРИСТИКАМИ РАБОТЫ
Системы и приборы безопасности в современном понимании начали устанавливать на локомотивы в 1948–1950гг. Их главное предназначение – это обеспечить безопасность движения поезда, повысить условия работы машиниста, нарастить пропускную способность железной дороги. За 60 лет работы на локомотивах приборы модернизировались и заменялись новыми [2].
Локомотивные устройства безопасности (ЛУБ) предусмотрены для исполнения трех основных функций:
а) контроль скоростного режима ведения поезда;
б) контроль физиологического состояния машиниста;
в) экстренная остановка поезда при возникновении аварийной ситуации.
2.1 Автоматическая локомотивная сигнализация
Автоматическая локомотивная сигнализация (АЛС) – это система сигнализации на рельсовом транспорте, передающая сигнальные показания на пост управления подвижного состава [3].
Структурная схема АЛСН представлена на рисунке 2.1.
По способу осуществления связи между движущимся локомотивом и неподвижными путевыми сигналами прибора АЛС разделяются на: непрерывного действия (АЛСН) и точечного действия (АЛСТ).
В состав системы АЛС входят напольные передающие устройства, приёмные и дешифрующие устройства на подвижном составе, а также устройства, согласующие работу АЛС с другими компонентами сигнализации и блокировки.

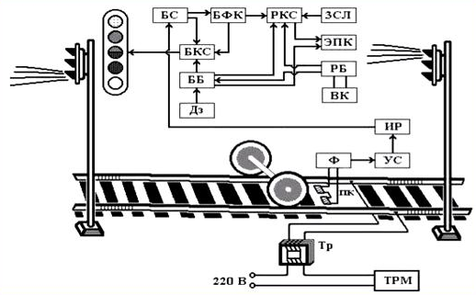

Рисунок. 2.1 – Структурная схема АЛСН
При действии АЛСН показания путевых светофоров передаются на локомотив постоянно, в течение всего времени следования по перегонам и станциям. АЛС точечного действия используется на участках с полу-автоблокировкой, при этом путевые сигналы передаются на локомотив только в определенных местах (точках) пути перед путевыми светофорами.
На большинстве участков Российских железных дорог используется АЛС непрерывного действия, которые дополняются устройствами автостопа, устройствами проверки бдительности машиниста и контроля скорости.
Устройство АЛСН работает на участках электротяги на постоянном токе с частотой сигналов 50 Гц и переменном токе с частотой сигналов 25 и 75 Гц.
Совместная работа путевых и локомотивных устройств АЛСН обеспечивает:
а) непрерывную передачу на локомотивный светофор показаний путевых светофоров, к которым приближается поезд;
б) однократную проверку бдительности машиниста при смене огней локомотивного светофора;
в) возможность изменения интервала времени, для проверки бдительности машиниста при следовании по участкам, не оборудованным путевыми устройствами АЛСН;
г) контроль скорости движения при огнях «КЖ» и «К» локомотивного светофора;
д) автоматическое выключение тягового режима при срабатывании ЭПК автостопа на экстренное торможение.
Приборы АЛСН имеют большое количество недостатков, поэтому попытки избавиться от них, а также оптимизировать работу предпринимались постоянно.
Одним из недочетов приборов АЛСН считается метод проверки бдительности машиниста. Свисток ЭПК, на который машинист обязан реагировать, оказывается весьма раздражающим и отвлекающим, в особенности в трудной поездной обстановке.
К иному недостатку разрешено отнести выработку у машиниста условного рефлекса на свисток ЭПК. При условии, что рукоятка бдительности установлена стационарно и на всех локомотивах располагается, на одном и том же месте, машинисты, находясь в дремотном состоянии, нажимают ее автоматически.
Для устранения указанных недостатков, а также для расширения функций устройств АЛСН были разработаны и внедрены дополнительные устройства безопасности.
Дополнительные приборы безопасности изготавливались отдельными блоками с внешним подключением, таким образом, чтоб их разрешено было подключить в схему внешних соединений между отдельными элементами устройств АЛСН.
В результате анализа работы прибора можно сказать, что в настоящее время на сети железных дорог России система АЛСН, которая из-за ограниченных многофункциональных возможностей негодна для участков со скоростным движением. Более абсолютная система АЛС-ЕН по ряду причин не получила распространения (исключение скоростной участок Москва-Санкт-Петербург).
2.2 Система автоматического управления торможением поездов
В 70-х-80-х годах 20-го века появилась необходимость создать прибор безопасности, позволяющий предопределять местоположение подвижного состава относительно светофоров, оповещать машиниста обо всех особенностях движения поезда, контролировать скорость движения поезда и останавливать его служебным торможением перед запрещающим сигналом, в том числе и без машиниста не нарушая удобства пассажиров.
