Для того чтобы исследовать влияние эксплуатационных факторов на расход электроэнергии, необходимо проанализировать статистические данные маршрутов машиниста.
Анализ маршрутных листов показывает, что расход электроэнергии изменяется в широких пределах, что в значительной степени определяется воздей-
ствием случайных факторов, изменяющихся от поездки к поездке.
Анализ маршрутных листов для электровоза 3ЭС5К на участке Хабаровск-2 – Ружино представлен в таблице 3.8.
Таблица 3.8 – Анализ маршрутных листов
| Дата | Номер поезда | Масса состава, т | Число осей | Нагрузка на ось, т | Тонно- км, в тыс. | Расход электроэнергии, кВт ч | Время хода, ч-мин | Число стоянок | Время стоянок, ч-мин | Технич. скорость, км/ч | Удельный расход, кВт ч/104 т км брутто |
| 19.10 | 2738 | 6271 | 284 | 22,08 | 2188,6 | 9060 | 6-58 | 3 | 0-45 | 50,1 | 54,62 |
| 19.10 | 3156 | 6322 | 288 | 21,95 | 2206,4 | 8160 | 9-56 | 0 | 0 | 55,13 | 52,83 |
| 19.10 | 3094 | 6269 | 252 | 24,87 | 2187,9 | 8880 | 8-43 | 3 | 0-27 | 40,04 | 48,63 |
| 19.10 | 1842 | 6945 | 308 | 22,55 | 2423,8 | 8580 | 7-35 | 1 | 0-14 | 46,02 | 41,62 |
| 14.10 | 1586 | 6175 | 268 | 23,04 | 2155,1 | 7170 | 7-32 | 1 | 0-11 | 46,33 | 48,91 |
| 14.10 | 3148 | 3929 | 236 | 16,65 | 1371,2 | 7570 | 9-06 | 3 | 0-33 | 38,35 | 90,37 |
| 14.10 | 2824 | 4701 | 280 | 16,79 | 1640,6 | 6680 | 8-17 | 4 | 1-15 | 42,13 | 85,26 |
| 14.10 | 1240 | 2159 | 128 | 16,86 | 753,5 | 8460 | 7-31 | 5 | 1-43 | 46,43 | 195,96 |
| 09.10 | 2530 | 3137 | 192 | 16,52 | 1094,8 | 8250 | 8-15 | 4 | 1-03 | 42,3 | 105,57 |
| 09.10 | 2760 | 3036 | 168 | 18,07 | 1059,6 | 7530 | 7-20 | 3 | 2-26 | 47,59 | 120,82 |
| 08.10 | 2804 | 5953 | 276 | 21,57 | 2077,6 | 7140 | 8-15 | 3 | 1-24 | 42,3 | 55,50 |
| 08.10 | 2776 | 5937 | 264 | 22,48 | 2072 | 7460 | 8-04 | 4 | 1-40 | 43,26 | 62,00 |
| 09.10 | 1644 | 6254 | 276 | 22,66 | 2182,6 | 8770 | 8-37 | 4 | 1-14 | 40,5 | 55,54 |
| 09.10 | 2760 | 6160 | 320 | 21,75 | 2429 | 9900 | 9-36 | 1 | 0-35 | 41,51 | 47,12 |
| 12.10 | 2788 | 6197 | 328 | 21,33 | 2442 | 10450 | 8-07 | 2 | 3-02 | 43 | 49,46 |
| 12.10 | 9214 | 5012 | 216 | 23,2 | 1749,2 | 8180 | 7-78 | 3 | 1-18 | 43,81 | 53,96 |
| 12.10 | 2836 | 6081 | 260 | 23,38 | 2122,3 | 8480 | 8-13 | 6 | 1-14 | 42,47 | 56,46 |
| 12.10 | 2734 | 5903 | 256 | 23,06 | 2060,1 | 8620 | 7-57 | 3 | 1-19 | 43,9 | 59,12 |
| 08.10 | 1630 | 6272 | 268 | 23,4 | 2188,9 | 8760 | 9-06 | 4 | 0-58 | 48,3 | 56,55 |
| 08.10 | 3034 | 5780 | 304 | 23,05 | 2445,4 | 8900 | 10-00 | 1 | 0-09 | 42,31 | 62,34 |
Представление о характере изменения расхода электроэнергии с изменением некоторых факторов дает построение полей рассеяния. Результат каждой поездки отображается точкой на плоскости. Совокупность таких точек определяет картину зависимости расхода топлива от рассматриваемого фактора [9].
На рисунке 3.4 и 3.5 построены поля рассеяния полного расхода электроэнергии Ет в зависимости от значений массы состава и перевозочной работы.

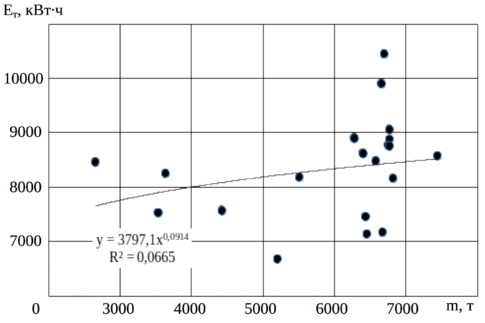

Рисунок 3.4 – Поля рассеяния расхода электроэнергии Ет электровозом 3ЭС5К в зависимости от значений массы состава

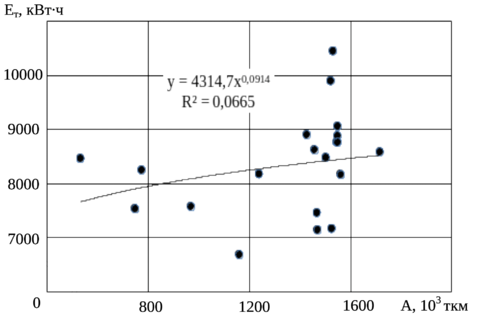

Рисунок 3.5 – Поля рассеяния расхода электроэнергии Ет электровозом 3ЭС5К в зависимости от значений перевозочной работы
На рисунке 3.6 т 3.7 построены поля рассеяния полного расхода электроэнергии Ет в зависимости от технической скорости и нагрузки на ось.

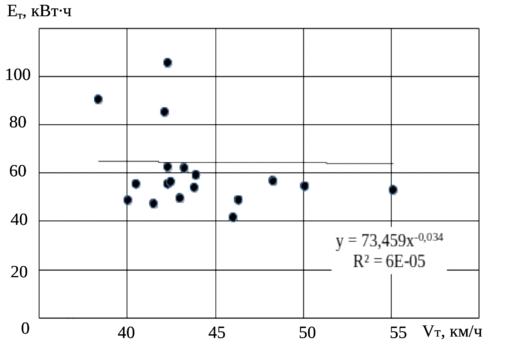

Рисунок 3.6 – Поля рассеяния расхода электроэнергии Ет электровозом 3ЭС5К в зависимости от технической скорости

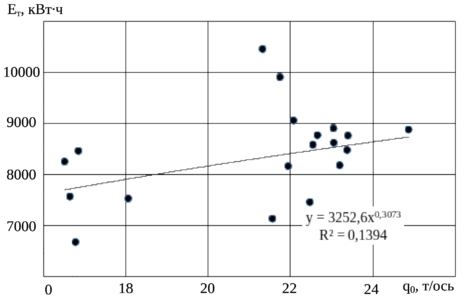

Рисунок 3.7 – Поля рассеяния расхода электроэнергии Ет электровозом 3ЭС5К в зависимости от нагрузки на ось
На рисунке 3.8 и 3.9 построены поля рассеяния удельного расхода электроэнергии ет от массы состава и нагрузки на ось.

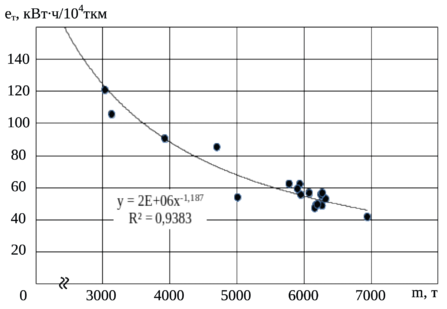

Рисунок 3.8 – Поля рассеяния удельного расхода электроэнергии ет электровозом 3ЭС5К в зависимости от массы состава

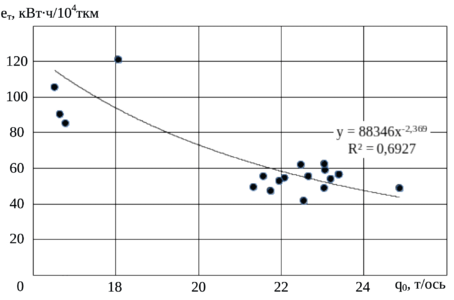

Рисунок 3.9 – Поля рассеяния удельного расхода электроэнергии ет электровозом 3ЭС5К в зависимости от нагрузки на ось
