Таблица 2.2 — Требования для использования комплекса КИПАРИС
| Наименование | Значения |
| Температура окружающего воздуха, °С | 25 плюс минус10 |
| Относительная влажность воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа (мм рт. Ст.) | от 84 до 106 (от 630 до 795) |
| Частота питающей сети, Гц | 50 плюс минус 0,5 |
| Напряжение питающей сети переменного тока, В | 220 плюс минус 20 |
До начала работы КИПАРИСа необходимо ознакомиться с инструкцией по эксплуатации. Для нормальной работы необходимо убедиться, что измерительный шунт реостата находиться в «минусе» силовой цепи (рисунок 2.5).

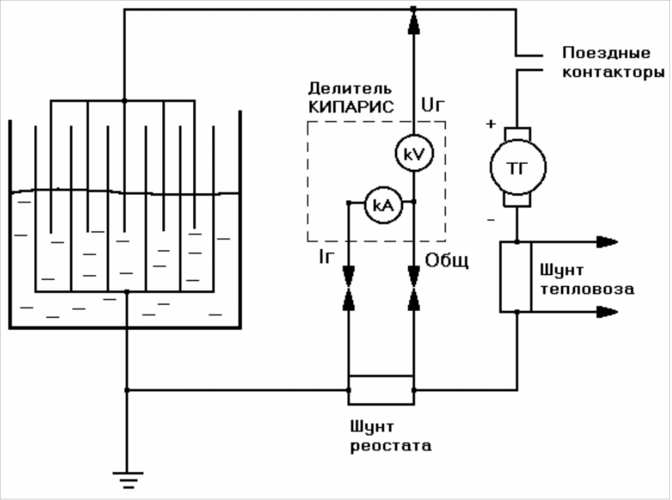

Рисунок 2.5— Схема реостата
При работе комплекса КИПАРИС рабочее место должно быть надежно заземлено и защищено. При эксплуатации КИПАРИСа нужно следить за чистотой первичных преобразователей и разъемов для подключения к информационным кабелям. Зачистка разъемов от пыли, грязи и масляных отложений осуществляется кисточкой (или специальной щеткой), смоченной в спирте, с интервалом не реже одного раза в месяц.
Норма этилового спирта для очистки разъемов КИПАРИСа приведена в таблице 2.3.
Таблица 2.3 — Удельная норма расхода этилового спирта
| Наименование оборудования | При эксплуатации | ||||
| Периодичность работ | Удельная норма расхода на операцию | Объем работ | Норма расхода на работу | ||
| Процессор А-131-73.031 | 1 раз в месяц | 0,288л/мес. | 1 шт. | 0,288л | |
| Модуль группового управления | 1 раз в месяц | 0,050л/мес. | 1 шт. | 0,050л | |
| Согласователь ввода-вывода | 1 раз в месяц | 0,040л/мес. | 1 шт. | 0,040л | |
| Аналого-цифровой преобразователь | 1 раз в месяц | 0,219/мес. | 1 шт. | 0,219л | |
| Устройство расширения комплекса | 1 раз в месяц | 0,115л/мес. | 1 шт. | 0,115л | |
| Контроллер устройства внешней памяти | 1 раз в месяц | 0,167л/мес. | 1 шт. | 0,167л | |
| Коммутатор бесконтактный | 1 раз в месяц | 0,019л/мес. | 5 шт. | 0,095л | |
| Блок питания | 1 раз в месяц | 0,512л/мес. | 1 шт. | 0,512л | |
| Блок расширения системы | 1 раз в месяц | 0,040л/мес. | 2 шт. | 0,080л | |
| Видеотерминал | 1 раз в месяц | 0,750л/мес. | 1 шт. | 0,750л | |
| Блок клавиатуры | 1 раз в месяц | 0,070л/мес. | 1 шт. | 0,070л | |
| Контакты электроэлементов | 1 раз в месяц | 0,003л | 1000 шт. | 0,030л | |
| Печатные платы с радиоэлементами | 1 раз в месяц | 0,105л/дм2 | 1,0 дм2 | 0,105л | |
| Печатные платы с проводным монтажом | 1 раз в месяц | 0,672л/дм2 | 0,5 дм2 | 0,336л | |
| Микромодульный элемент | 1 раз в месяц | 0,960л/м2 | 0,1м2 | 0,096л | |
| Итого на один комплекс КИПАРИС годовая потребность: 35,436 литра | |||||
Согласно таблицы 2.3 «Удельной нормы расхода этилового спирта», для поддерживания чистоты первичных преобразователей и разъемов для подключения к информационным кабелям, составило 35,436 литра.
2.5 Мобильная станция реостатных испытаний тепловозов мощностью до 3000 кВт («СУХОЙ РЕОСТАТ»)
Сухой реостат представлен стандартным морским контейнером, в котором размещено все необходимое оборудование (рисунок 2.6). Для отвода нагретого воздуха в контейнере предусмотрены окна. На окнах установлены жалюзи. Забор холодного воздуха происходит через открытые двери контейнера. Сухой реостат дает возможность испытывать локомотив в любое время года и в любом удобном месте.

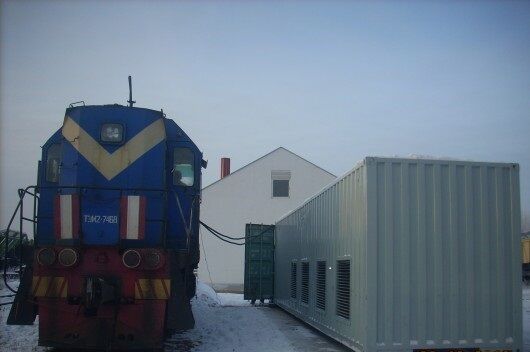

Рисунок 2.6 — Мобильно нагрузочный модуль (СУХОЙ РЕАСТАТ)
Мобильные комплексы выпускаются в трех видах габаритов:
-
Тепловозы ТЭМ2, ТЭМ18 номинальная мощность 750 кВт - контейнер длиной 20 фут (примерно 6м);
-
Тепловозы ТЭМ7 номинальная мощность 1200 кВт - контейнер длиной 40 фут (примерно 12м);
-
Тепловозы ТЭ10, ТЭ116 номинальная мощность 2400 кВт - комбинация двух контейнеров длиной 40 фут (примерно 12м).
Таблица 2.4 — Технические характеристики мобильного комплекса (СУХОЙ РЕАСТАТ)
| Наименование параметра | Значение | Единица измерения |
| напряжение питающей сети | 380 | В |
| частота | 50 | Гц |
| число одновременного испытываемых тепловозов | 1 | шт |
| максимальная мощность поглощаемая станцией | 3000 | кВт |
| нагрузочный элемент | РЛТ 9112 | - |
| охлаждение нагрузочного элемента | принудительное | - |
| мощность потребляемая на охлаждение | 12 | не более, кВт |
| мощность потребляемая на цепи управления | 18 | не более, кВт |
Перевезти мобильный комплекс к месту проведения реостатных испытаний локомотива возможно на железнодорожной платформе или на тягаче с прицепом-контейнеровозом. Комплектность мобильного комплекса в таблицы 2.5
В комплект к реостату идут ноутбук с комплектом необходимых датчиков. Все показания отображаются на экране ноутбука и сохраняются на жестком диске. По результатам испытаний можно выгрузить отчет, который при необходимости возможно распечатать на принтере или сохранить на внешние носители.
Таблица 2.5 — Комплектность мобильного комплекса (СУХОЙ РЕАСТАТ)
| № п/п | Наименование | Кол-во |
| 1 | IBM - совместимый персональный | 1 |
| 2 | Монитор | 1 |
| 3 | Клавиатура | 1 |
| 4 | Манипулятор типа «мышь» | 1 |
| 5 | Принтером струйный (матричный) ф. А4 | 1 |
| 6 | Блок бесперебойного питания | 1 |
| 7 | Платы PCI «КИПАРИС-2000» | от 3 до 4 |
| 8 | Датчик оборотов дизеля с кронштейном в сборе | 1 |
| 9 | Датчик оборотов турбокомпрессора | 2 |
| 10 | Устройство намагничивания вала турбокомпрессора | 1 |
| 11 | Датчик выхода реек ТНВД с кронштейном в сборе | 1 |
| 12 | Датчик температуры окружающей среды | 1 |
| 13 | Датчик давления топлива и масла дизеля | - |
| 14 | Приемник давления и температуры наддува | 5 |
| 15 | Приемник давления и температуры газов перед турбиной | 2 |
| 16 | Датчик давления (разряжения) по сечениям ГВТ | 2 |
| 17 | Термопара для измерения температуры выпускных газов из цилиндра | 10 |
| 18 | Радиостанция стационарная с носимым блоком | 1 |
| 19 | Кабель К1 - тока и напряжения тягового генератора | 1 |
| 20 | Кабель К2 - связи с розеткой реостатных испытаний (РРИ) тепловоза | 1 |
| 21 | Кабель К3 - температуры выпускных газов по цилиндрам дизеля | 1 |
| 22 | Кабель К4 - датчиков температуры воды и масла | 1 |
| 23 | Кабель К5 к датчику температуры окружающего воздуха (ДТОВ) и выхода реек ТНВД | 1 |
| 24 | Кабель К6 – оборотов коленвала дизеля и отметки ВМТ | 1 |
| 25 | Кабель К7 - оборотов ТК, давления и температуры газов перед турбиной | 1 |
| 26 | Кабель К8 - давления и температуры надувочного воздуха | 1 |
| 27 | Кабель К9 - позиций контроллера машиниста | 1 |
| 28 | Руководство пользователя | 1 |
Основные контролируемые параметры при реостатных испытаниях представлены в таблице 2.6
Таблица 2.6 — Основные параметры при реостатных испытаниях
| Наименование | Диапазон измерения | Класс точности прибора |
| Ток тягового генератора, А | от 0 до 7500 | 0,2 |
| Ток обмотки возбуждения тягового генератора, А | от 0 до 150 | 0,2 |
| Ток намагничивающей обмотки возбуждения возбудителя, А | от 0 до 20 | 0,2 |
| Ток размагничивающей обмотки возбуждения возбудителя, А | от 0 до 5 | 0,2 |
| Ток задающей обмотки амплистата возбуждения, А | от 0 до 5 | 0,2 |
| Ток управляемой обмотки амплистата возбуждения, А | от 0 до 5 | 0,2 |
| Ток регулировочной обмотки амплистата возбуждения, А | от 0 до 5 | 0,2 |
| Напряжение тягового генератора, В | от 0 до 1000 | 0,2 |
| Напряжение вспомогательного генератора, В | от 0 до 150 | 0,2 |
| Напряжение синхронного подвозбудителя (возбудителя), В | от 0 до 150 | 0,2 |
| Температура блоков, °С | от 0 до 1100 | - |
| Сопротивление реостата, Ом | от 0,025 до 1,5 | - |
-
