Тогда суммарная н.с. обмотки возбуждения генератора F_НГ, А:

А.

Минимальный ток возбуждения главного генератора I_НГ, А

(2.8)

где ω_НГ = 105 – число витков обмотки н.в. на один полюс.

А.

Результаты расчета характеристик холостого хода генератора по позициям приведены в таблице 2.3

Таблица 2.3 – Результаты расчета характеристик холостого хода генератора

Позиция КМ	Ток генератора I	Напряжение U	ЭДС генератора Eг	Скорость вращения вала генератора Eг/n	Сила намагничивания Fнг	Ток возбуждения Iнг
15	2592	694,44	702,04	0,83	10500	100
	3024	595,24	604,1	0,71	7245	69
	3456	520,83	530,96	0,62	5250	50
	3888	462,96	474,35	0,56	4326	41,2
	4320	416,67	429,32	0,51	3937	37,5
13	2400	658,33	665,37	0,85	11603	110,5
	2800	564,29	572,49	0,73	7455	71
	3200	493,75	503,13	0,64	5407,5	51,5
	3600	438,89	449,44	0,57	4515	43
	4000	395	406,72	0,52	4095	39
9	2100	542,86	549,01	0,83	10500	101,5
	2450	465,31	472,48	0,72	7350	70
	2800	407,14	415,35	0,63	5292	50,4
	3150	361,9	371,13	0,56	4305	41
	3500	325,71	335,97	0,51	3885	37

Характеристики холостого хода главного генератора типа ГП – 311Б показаны на рисунке 2.6.

Рисунок 2.6 – Характеристики холостого хода генератора типа ГП-311Б: 1 – 15 позиция;
2 – 13 позиция; 3 – 9 позиция

Определяем сопротивление обмотки независимого возбуждения генератора при t=100 ⁰C, R_НГ100:

; (2.9)

Ом.

Определяем падение напряжения на обмотке возбуждения U_НГ, В:

; (2.10)

В.

Сопротивление якорной цепи при t=70 ⁰C, ΣR₇₀ , Ом:

, (2.11)

где 1,22=1+0,4∙(70-15).

.

ЭДС возбудителя Е_В, В:

, (2.12)

.

По ЭДС возбудителя E_В=44,6 В находим намагничивающую силу независимой обмотки возбуждения возбудителя при скорости вращения n=1800 об/мин:

, (2.13)

где – намагничивающая сила обмотки возбуждения;

– намагничивающая сила размагничивающей обмотки, необходимая для полного размагничивания возбудителя в режиме трогания с места.

А.

По опытной характеристике холостого хода возбудителя при n=1800 об/мин составляет 220 А., как это показано на рисунке 2.7.

Рисунок 2.7 – Опытная характеристика холостого хода возбудителя типа В – 600

Ток независимой обмотки возбуждения возбудителя I_НГ:

, (2.14)

где ω_НВ =188 – число витков обмотки независимого возбуждения.

Результаты расчета характеристики холостого хода возбудителя по позициям приведены в таблице 2.4.

Таблица 2.4 – Результаты расчета характеристик холостого хода возбудителя

Позиция КМ	Напряжение Uнг	ЭДС Eв	Обороты Eв/n	Сила Fнв	Ток возбуждения Iнв
15	112,6	119	0,066	1049,6	5,58
	77,6	82,1	0,045	612,29	3,25
	56,3	59,5	0,033	410,4	2,18
	46,3	49	0,027	322,96	1,71
	42,2	44,6	0,024	296,05	1,57
13	124,4	130,9	0,078	1345,7	7,15
	79,9	84,4	0,050	740,13	3,93
	57,9	61,28	0,0368	484,45	2,57
	48,4	51,1	0,030	396,98	2,11
	43,9	46,4	0,027	349,88	1,86
9	114,2	120,7	0,093	1688,8	8,98
	78,8	83,3	0,060	908,3	4,83
	56,7	59,9	0,043	592,1	3,14
	46,1	48,7	0,036	466,9	2,48
	41,6	44	0,033	417,1	2,21

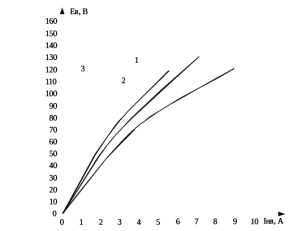

Характеристики холостого хода возбудителя типа В – 600 Е_В=f(I_НВ) показаны на рисунке 2.8.

Рисунок 2.8 – Характеристики холостого хода возбудителя типа В – 600:
1 – 15 позиция; 2 – 13 позиция; 3 – 9 позиция

2.6 Построение регулировочной характеристики генератора и расчет обмоток возбуждения

Построение регулировочной характеристики. В расчет характери­стик генератора входит и расчет регулировочной характеристики I_ВГ=f(I_Г), которая в дальнейшем используется для расчета возбу­дителя.

Регулировочная характеристика получается графическим методом четырех-квадрантной диаграммы, как это показано на рисунке 2.9.

За исходные данные принимаются нагрузочные характеристики
Е_Г=f(F_ab,I_Г) и заданная характеристика Е_Г=f(I_Г) э. д. с. вычи­сляется по U_Г

, . (2.15)

Номинальный ток возбуждения I_ВНГ следует принимать для гене­раторов мощностью Р_Г < 1000 квт — I_ВНГ = 60 - 70 а; для Р_Г > 1 000 квт — I_ВНГ = 100 - 150 а.

На основании принятого I_ВНГ, имея F_авн градуируется шкала для оси I_ВГ.

Число витков обмотки возбуждения, определяется:

. (2.16)

Для тягового электродвигателя с последовательным возбуждением I_B=I_Я. Обмотка возбуждения может разделяться на параллельные ветви (обычно две).

Сечение провода опреде­ляется по допустимой плот­ности тока с учетом разделения на параллельные ветви как:

, (2.17)

где плотность тока I_В = 2,5 ~ 3,0 А/мм².
