Устройство и принцип работы рупорного громкоговорителя 25ГР-34:

- состоит из головки, согласующего трансформатора, рупора и кожуха. Головка и трансформатор находятся внутри кожуха;

- конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скобы;

- принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую;

- громкоговоритель выпускается для подключения к сети проводного вещания с номинальным напряжением 120В.

Основные технические характеристики громкоговорителя 25ГР-34 приведены в таблице 3.1.

Таблица 3.1

Основные технические характеристики громкоговорителя 25ГР-32

№ п/п	Наименование параметра, единицы измерения	Норма по ТУ
1.	Номинальное входное звуковое напряжение, В	120/30
2.	Номинальное электрическое сопротивление, Ом	576/75
3.	Предельная шумовая мощность, Вт	25

3.5.1Электроакустический расчет

Эффективная дальность звучания (L) - расстояние, при котором сохраняется четкость и разборчивость речи. На техническом сленге - “расстояние, которое громкоговоритель пробивает”.

Дальность звучания громкоговорителя (м) зависит от звукового давления (дБ).

Зная номинальную мощность громкоговорителя (Рвт) и его чувствительность (SPL - от англ. Sound Pressure Level - уровень звукового давления громкоговорителя измеренного на мощности 1Вт, на расстоянии 1м), можно рассчитать звуковое давление громкоговорителя, развиваемое на расстоянии 1м от излучателя (Рдб).

Рдб = SPL + 10lg(Pвт); (3.1)

где SPL - чувствительность громкоговорителя - 104дБ,

Рвт - мощность громкоговорителя - 25Вт.

Рдб =104 + 10lg(25) = 118Вт.

Расчёт эффективной дальности громкоговорителя (м.) производится по формуле:

L = 10^{(Рдб- N – 3Д) /20} + 1; (3.2)

где N - уровень шума на территории, непосредственно прилегающие к жилым зданиям в среднем 59дБ (СНиП 23-03-2003).

L = 10^{(118- 59 – 15) /20} + 1 = 159м.

Таким образом дальность оповещения этих громкоговорителей составит более 150м (по направлению) [29].

Расчет звукового давления в зависимости от расстояния производится следующим - образом звуковое давление в одном метре от громкоговорителя – 7дБ. на каждое удвоение расстояния при этом расчетный уровень звукового давления должен превышать уровень шума на 5-7дБ [30].

Максимальное звуковое давление рупорного громкоговорителя 25ГР-34 на 1 метре при предельной шумовой мощности 25Вт, составляет 124дБ [30].

Радиус действия, при расположении рупорных громкоговорителей на высоте не менее 20 м над уровнем земли для рупоров 25ГР-32 указан в таблице 3.2 [30].

Таблица 3.2

Радиус действия, при расположении рупорных громкоговорителей на высоте не менее 20 м над уровнем земли для рупоров 25ГР-34

Расстояние,м	1	2	4	8	16	32	64	128	256
Ослабление,дБ	0	7	14	21	28	35	42	49	56
Уровень звукового давления, дБ	124	117	110	103	96	89	82	75	68

Телесный угол диаграммы направленности у них составляет порядка 60 градусов.

Высота расположения громкоговорителей определяется зоной прямой видимости. Оптимальная высота расположения при отсутствии высотных строений 15-20м [30].

Монтаж громкоговорителей проводится методом воздушного подвеса по опорам освещения и столбам электропередач проводом ПРППМт 2х1,2 (в соответствии с рисунком 3.6) [31] от телекоммуникационного шкафа в Администрации поселения в трёх направлениях.

В соответствии с площадью охвата системой оповещения мы определи общая протяжённость кабельной трассы 13км.

Рисунок 3.6 Вид провода ПРППМт 2х0,8

Суммарная мощность подключаемых громкоговорителей не должна превышать мощности усилителя.

В нашем случае, суммарная мощность подключаемых громкоговорителей будет составлять 1975Вт (79 громкоговорителей х 25Вт).

Для использования в сетях проводного вещания и оповещения устанавливается усилитель сигналов вещания, оповещения, громкоговорящей связи и управления «РТС-2000» [32] в закрытом телекоммуникационном шкафу в Администрации поселения.

Усилитель позволяет коммутировать, усиливать и подавать принятые сигналы на акустические системы.

Усилитель «РТС-2000» [32] включает в себя комплект блоков и модульных устройств, обеспечивающих снижение стоимости и упрощение использования сетевых ресурсов за счет комплектации усилителя унифицированными модулями и блоками под конкретно поставленную задачу. Качество передачи звуковых сигналов соответствует требованиям к трактам проводного вещания Министерства Связи РФ.

В конструкцию усилительного комплекта «РТС-2000» устанавливаются следующие блоки:

- усилитель-коммутатор звуковых сигналов вещания, оповещения, громкоговорящей связи и управления РТС-2000ОК (в качестве базового устройства) - 1 шт;

- микрофонный пульт управления МП - 1 шт;

- усилители мощности 600 УМ Вт - 4 шт.;

- панель выходной коммутации ПВК - 1 шт.

Вывод: Для системы громкоговорящего оповещения потребуется:

- рупорные громкоговорители 25ГР-34 - 79 шт.;

- кабель ПРППМт 2х1,2 - 13км;

- телекоммуникационный шкаф 19 дюймов - 1 шт.;

- усилитель «РТС-2000» - 1комплект.

Схема расположения и диаграммы направленности громкоговорителей (Приложение П).

В дальнейшем, для реализации задач оповещения населения по сигналам ГО и ЧС, возможно подключение региональной автоматизированной системы централизованного оповещения (РАСЦО) через Ростелеком.

4 Экономическое обеспечение безопасности людей на водных объектах

4.1 Статистические данные о погибших и пострадавших на водных объектах

По информации МКУ «Центр проведения спасательных работ» за 2011-2014 годы число пострадавших на водных объектах в Советско-Гаванском районе составило 61 человек, из них погибло 11, пропало безвести - 4.

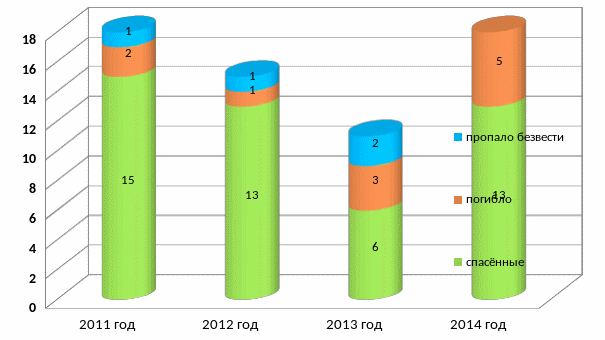

Количество погибших и пострадавших на водных объектах района за 2011-2014 годы отражены в соответствии с рисунком 4.1.

Рисунок 4.1 Количество погибших и пострадавших на водных объектах Советско-Гаванского района за 2011 - 2014 годы

Основная причина гибели людей (в том числе - пропавших безвести) на водных объектах района - нарушение правил по безопасному поведению населения на воде в зимний и весенне-летний периоды.

В 2014 году утонуло на водных объектах района 5 человек: 2 человека утонули, находясь в алкогольном опьянении, 2 вместе с автомобилем провалились под лед и 1 человек утонул на неокрепшем льду.

4.2 Мероприятия по созданию условий для безопасного пребывания граждан в местах массового отдыха населения на водных объектах

Несмотря на проводимые в муниципальном районе мероприятия, в части реализации полномочий по осуществлению мероприятий по обеспечению безопасности людей на водных объектах, охране их жизни и здоровья, обстановка с гибелью людей на водоемах остается крайне нестабильной.

Полная доступность для стихийного купания в водоемах района создает предпосылки для несчастных случаев на воде.

В этой связи, возникает необходимость в проведении ряда мероприя­тий по созданию условий для безопасного пребывания граждан в местах мас­сового отдыха населения на водных объектах с целью снижения гибели лю­дей, а именно:

- создание, оснащение и организация работы спасательных постов в местах массового отдыха населения;

- оснащение мест массового отдыха населения на воде информацион­ными стендами по обучению населения, прежде всего детей, плаванию и приемам спасания на воде.

Выполнение вышеуказанных мероприятий позволит обеспечить устойчивую тенденцию к снижению рисков происшествий на водных объектах, создать эффективную скоординированную систему обеспечения безопасности купающихся, сформировать материально-техническую базу функционирования спасательных постов.

Экономическая эффективность будет выражаться в улучшении условий для безопасности людей на водных объектах путём оборудования мест массового отдыха людей, соответственно снизится количество пострадавших и погибших людей, а также в развитии инфраструктуры отдыха, что увеличит приток туристов в рекреационные зоны.

4.3 Расчёты по созданию, содержанию и обеспечению спасательного поста на водных объектах

4.3.1 Расчёт штатной численности спасательного поста (весенне - осенний сезон)

Расчёт плановой нормы рабочего времени и штатной численности общественного спасательного поста произведён на основании методики, изложенной в статье «Как оплачивать работу по графику «Сутки через трое» [27].

Исходные данные для расчёта:

- период работы общественного спасательного поста - апрель - ноябрь (8 месяцев);

- дежурная смена спасательного поста: старшина - 1 чел., матрос - спасатель - 3 чел.;

- время работы поста - ежедневно с 10.00 до 22.00 (12 часов);

- применяется суммированный учет рабочего времени работников поста, продолжительность учетного периода составляет 8 месяцев, с апреля по декабрь;

- предоставляется денежная компенсация за отпуск;

- с работниками заключается срочный трудовой договор (контракт) на 8 месяцев.

Для 40 - часовой рабочей недели норма рабочих часов на 8 месяцев в соответствии с производственным календарем составляет 1365 часов.

Решение:

Рассчитываем количество рабочих дней продолжительностью 12 часов для одного работника на год:

Рассчитываем количество работников на одно рабочее место при 12 часовом режиме работы:

Численность матросов - спасателей спасательного поста составит при рабочей смене в составе старшины поста и трёх матросов - спасателей:

2,14×4=8,56 чел.

Принимается 9 человек, в том числе - 2 старшины поста, 7 - матросов спасателей.

Штатная численность спасательного поста при рабочей смене в составе трёх матросов–спасателей и одного старшины поста - 9 человек.

4.3.2 Расчёт фонда заработной платы спасательного поста

Оклады работников спасательного поста устанавливаются в соответствии с подпунктами 1, 2 пункта 3.1.1 Профессиональная квалификационная группа "Общеотраслевые профессии рабочих первого уровня " Приказа ФМС России от 15 октября 2008 г. №249 «О мерах по реализации постановления Правительства Российской Федерации от 5 августа 2008 г. № 583» [25], и составляет:

- оклад старшины поста - 2 695рублей;

- оклад матроса-спасателя -2 450 рублей.

Расчет заработной платы работников спасательного поста производится в соответствии со штатным расписанием поисково-спасательного отряда МКУ «Центр проведения спасательных работ и защита населения в области гражданской обороны от чрезвычайных ситуаций» и изложен в таблице 4.1.

Таблица 4.1

Расчет заработной платы работников спасательного поста

	Должность	Оклад, руб	Стимулирующие надбавки		Персональный повышающий коэффициент 1,8, руб		Процентные надбавки за стаж работы в местностях, приравненных к районам Крайнего Севера 50%, руб		Районный коэффициент 50%, руб		Итого (в месяц), руб
			Премия 30%, руб	Интенсивность и высокие результаты работ 40%, руб
	Старшина поста	2 695	808,5	1078	4851		4 716,25		4716,25		18 865
Матрос-спасатель		2 450	735	980	4 410	4 287,5		4 287,5		17 150

Рассчитаем число календарных дней отпуска в соответствии с трудовым законодательством:

1. 28дней (основной ежегодный отпуск) + 16 дней (отпуск за работу в местностях, приравненных к районам Крайнего Севера) = 44 дня;

2. 44 дня / 12 месяцев * 8 месяцев (расчётный период) = 30 дней.

Расчёт фонда заработной платы спасательного поста приведён в таблице 4.2.

Таблица 4.2
