Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей и лестничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа.

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Выходы, не отвечающие требованиям, предъявляемым к эвакуационным выходам, могут рассматриваться как аварийные (выход на балкон или выход на кровлю здания I и II степени огнестойкости) и предусматриваться для повышения безопасности людей при пожаре.

Пути эвакуации должны быть освещены в соответствии с требованиями [14] естественным светом на каждом этаже.

Для зданий II степени огнестойкости ширина эвакуационного выхода на лестничную клетку, а также ширина маршей лестниц устанавливается в зависимости от числа эвакуирующихся через этот выход из расчета не более 165 человек на 1 м ширины выхода (двери).

Расстояние по путям эвакуации от дверей наиболее удаленных помещений (кроме уборных, умывальных, курительных и других обслуживающих помещений) до выхода наружу или лестничную клетку должно быть не более 50 м.

1.1.3.4 Требования к планировочному решению здания

Планировочное решение здания определяет расположение (компоновка) помещений необходимых размеров и формы в едином комплексе, подчиненное функциональным, техническим, архитектурно-художественным и экономическим требованиям, для оптимального выполнения функционального назначения здания.

Весь внутренний объем здания разделяется горизонтальными (междуэтажными перекрытиями) и вертикальными (стенами и перегородками) конструкциями на отдельные помещения.

1.1.4 Объемно-планировочное решение здания

Работа над эскизами объемно-планировочного решения здания выполняется в две стадии; клаузурные (черновые) эскизы, ставящие своей целью композиционное решение здания (взаимного размещения отдельных помещений, этажности здания, габаритных его размеров), и эскизы окончательные, соответствующие принятому объёмно-планировочному решению и по стадии разработки проекта (технический проект).

Проектируемое здание характеризуется следующими основными показателями:

- II – класс капитальности;

- II – степень огнестойкости;

- II – степень долговечности конструктивных элементов.

1.1.4.1 Конструктивная система здания

Конструктивное решение здания представляет собой монолитный железобетонный каркас с жестким соединением ригелей в обоих направлениях и сплошного железобетонного перекрытия.

1.1.4.2 Планы этажей

Проектируемое здание трехэтажное с подвалом, имеет размеры в плане в осях 54,0х17,0м.

В подвале размещены складские и технические помещения (тепловой узел, водомерный узел, венткамера, электрощитовая, кладовая уборочного инвентаря). На первом этаже размещены: загрузочная, кладовая уборочного инвентаря, торгово-выставочный зал, серверная, помещение для видеонаблюдения, санузлы для посетителей, помещения для обслуживающего персонала (гардероб, комната персонала, санузлы). На втором этаже размещены: торгово-выставочный зал, помещения для персонала (комната персонала, санузлы), кладовая уборочного инвентаря, подсобное помещение. На третьем этаже размещены: торгово-выставочный зал, помещения для персонала (комната персонала, санузлы), административные помещения, подсобные помещения.

1.1.4.3 Разрезы

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции.

1.1.4.4 Фасады

Фасады решены в едином стиле. Акцент главного фасада – входная группа с навесными витражными системами и декоративной облицовкой. Наружная отделка - цоколь здания, входная группа первого этажа – облицовываются керамогранитом. Фасад здания выполнен из фиброцементных панелей «KMEW» толщиной 14мм, конструкция подоблицовочного каркаса навесной фасадной системы "Краспан".

1.2 Обоснование выбора конструктивных элементов здания

Выбрав на основе эскизного проектирования здания, принципиальное решение его элементов и конструкций приступают к обоснованию и уточнению размеров и разработке отдельных деталей конструкций.

1.2.1 Фундаменты

Фундаменты - монолитные железобетонные под колонны из бетона класса В15 по подготовке из бетона класса В7.5 толщиной 100мм.

Основанием фундаментов служит галечниковый грунт с супесчаным заполнителем 30% со следующими характеристиками: плотность ρII=2,29т/м³ , модуль деформации Е=40МПа, угол внутреннего трения ϕII=27°, сцепление сII =12кПа.

1.2.2 Стены

Наружные стены – самонесущая кладка из мелких керамзитобетонных камней 1850кг/м3 марки М50 на растворе М50 толщиной 290мм с утеплением.

В качестве утеплителя приняты минераловатные плиты фирмы Технониколь «Базалит Венти», плотностью 150 кг/м3, толщиной слоя 100мм.

1.2.2.1 Теплотехнический расчет наружной стены

При строительстве здания необходимо привести конструкции к действующим требованиям. Общее сопротивление ограждения теплопередаче должно быть не менее требуемого R₀^тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности.

Теплотехнический расчет ограждающих конструкций производится для отапливаемых помещений в зимних условиях, когда тепловой поток направлен из помещений в наружную среду.

Исходными данными служат расчетно-климатические условия для г. Южно-Сахалинска.

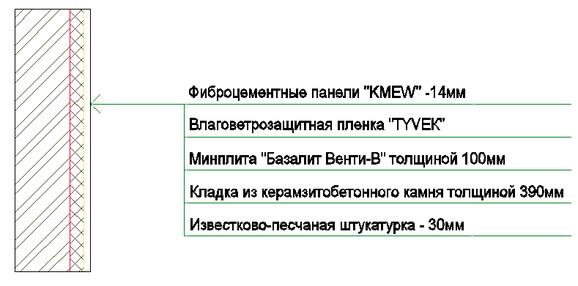

Схема расположения слоёв ограждающих конструкций наружных стен представлена на рис. 1.2.

Рисунок 1.2 Схема слоёв наружной стены

Теплотехнические характеристики материалов ограждающих конструкций приведены в [Приложение В, таблица В.1].

Требуется выполнение поэлементного требования [16, п. 5.1]

, (1.1)

где - приведенное сопротивление стены теплопередаче, ;

- нормируемое сопротивление стены теплопередаче, , которое определяется по формуле:

, (1.2)

где - базовое значение требуемого сопротивления

теплопередаче,

- коэффициент, учитывающий особенности района строительства, согласно [16, п. 5.2] принимается равным 1.

, (1.3)

где - градусо-сутки отопительного периода, ;

и - коэффициенты, принимаемые по [16, таблица 3]

, (1.4)

где и - средняя температура наружного воздуха, , и продолжительность, , отопительного периода;

- расчетная температура внутреннего воздуха здания, .

Для г. Южно-Сахалинск , , для здания общественного здания

Согласно [17, п. 4.4.2] Приведенное сопротивление стены теплопередаче определяется по формуле:

, (1.5)

где - условное сопротивление теплопередаче однородной ограждающей конструкции,

- коэффициент теплотехнической однородности ограждающей конструкции.

(1.6)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала стены, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [17, п. 4.4.3] для стен , для конструкции стены с навесной фасадной системой с вентилируемой прослойкой ,

Предварительно принимаем

Принимаем утеплитель из минераловатных плит «Базалит Венти» толщиной 10 см (две плиты: 5 см и 5 см).

Проверяем выполнение поэлементного требования.

- условие выполняется

1.2.3 Лестницы

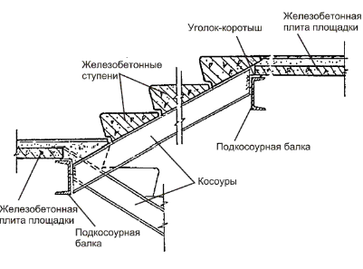

В проекте принята лестница по металлическим косоурам. Ступени сборные Ж/Б (рис. 1.3)

Рисунок 1.3 – Детали сопряжений элементов лестниц

1.2.4 Перекрытия

Плиты перекрытии – монолитные железобетонные толщиной 120 мм из бетона класса В25 с рабочей арматурой класса А400 (АIII). Балки перекрытия – монолитные железобетонные сечением 300х300 мм из бетона класса В25 с рабочей арматурой класса А400 (АIII). Ригели – монолитные железобетонные сечением 400х400мм из бетона класса В25 с рабочей арматурой класса А400 (АIII).

1.2.4.1 Расчёт сопротивления теплопередаче плиты покрытия

Теплотехнический расчет делаем так же, как и теплотехнический расчет наружных стен. Составляем расчетную схему перекрытия, определяем требуемое сопротивление перекрытия теплопередаче R₀^тр, по двум условиям: санитарно-гигиеническим и энергосбережения. На основании большего значения R₀^тр назначаем толщину утеплителя. [Приложение Г, таблица Г.1].

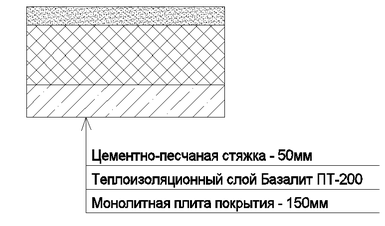

Рисунок 1.4 Расчетная схема покрытия

Имея рассчитанные выше градусо-сутки отопительного периода 5538,8 сут./год, определяем R₀тр
