Бытовые помещения
Табл. Ц.1
| Помещение для обогрева (защита от солнечной радиации) | 18,4 | «Ставрополец» ВП-7М, 15,4 м2 | 6 х 3 | 2 | 30,8 |
| Столовая раздаточная | 13,8 | «Ставрополец» ВП-7М, 15,4 м2 | 6 х 3 | 1 | 13,8 |
| Гардеробная с умывальной, помещением для отдыха и сушилкой | 73,6 | Блок-контейнер «Пионер» на 24 чел. 44,5 м2 | 9 х 3 | 2 | 89 |
| Душевая с преддушевой и раздевалкой | 3,8 | На базе системы «Универсал» 1955-026, 15,5 м2 | 6 х 3 | 1 | 15,5 |
| Туалет | 9 | 2 х 1,5 | 3 | 9 | |
| Итого: | 184,3 | ||||
ПРИЛОЖЕНИЕ Ч
Расчет временного водоснабжения
Таблица Ч.1- Исходные данные
| Группа потребителей | Наименование, количество | Продолжительность работ, смена | |
| Производственные нужды | Производственные процессы | Бетонирование стен полов и перекрытий (монолит), 803 м3 | 100 |
| Каменная кладка, 706 м3 | 28 | ||
| Машины и механизмы | Бульдозер, 1 шт. | ||
| Автомобиль для транспортирования бетонной смеси, 3шт. | |||
| Автомобиль для перевозки строительных материалов, 2 шт. | |||
| Автомобиль для подачи бетонной смеси, 1 шт. | |||
| Силовые установки | Компрессор ПВ-10, мощностью 94 кВт | ||
| Хозяйственно-питьевые нужды | Питье и умывание | Rmax =46 чел. На это количество рабочих приходится Nитр = 2 чел., Nслуж = 1 чел., Nмоп = 1 чел. Количество женщин 30% Rmax = 14 чел. Итого Nрасч = 46+2+1+1=50 чел. | |
| Душевые установки | |||
Таблица Ч.2- Расчет потребности воды на строительные процессы Всп
| Наименование работ |
|
|
| |
| Бетонирование стен полов и перекрытий (монолит), (полив бетона и опалубки) | 803 м3 | 350 л/м3 | 72 | 3904 |
| Каменная кладка (полив кирпича) | 706 м3 | 220л/ м3 | 30 | 5178 |
| Итого: | 9082 | |||
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Ч
Таблица Ч.3- Расход воды на заправку и помыв машин
| Наименование механизма |
|
|
|
| Автомобиль для транспортирования кирпича | 1 | 400 | 400 |
| Автомобиль для транспортирования бетонной смеси | 3 | 400 | 1200 |
| Автомобиль для подачи бетонной смеси | 1 | 100 | 100 |
ПРИЛОЖЕНИЕ Ш
Электроснабжение строительной площадки
Таблица Ш.1 Основные потребители электроэнергии строительной
площадки
| Наименование группы | Характерные приемники электроэнергии |
| Силовые общепромышленные установки | Подъемно-транспортные устройства (краны, подъемники), компрессоры, вентиляторы, насосы |
| Электродвигатели производственных механизмов | Электроинструмент (электродрель, перфоратор, электромолоток, вибратор) |
| Электротехнологические установки | Электросварочные установки |
| Электрические осветительные установки | Прожекторы, светильники |
Таблица Ш.2- Расчет установленной мощности электроприемников
| Режим работы | Потребители | Формула расчета | |
| Для одного приемника | Для нескольких приемников | ||
| Длительный | Светильники, компрессоры, насосы | Ру длит = Рн | Ру(n) = Ру Кс n |
| Кратковременный | Ручной электроинструмент | Рукратк =Рн | |
| Повторно-кратковременный | Краны, подъемники | Рупов-кратк = Рн | |
| Сварочные аппараты | Рупов-кратк = Sн | ||
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Ш
Таблица Ш.3- Расчет наружного освещения стройплощадки
| Участки стройплощадки, вид работ | Площадь, |
|
|
| Учитываемая территория |
| Охранное освещение | 4128 | 0,5 | 0,15 | 309,6 | Строительная площадка |
| Монтаж строительных конструкций | 969 | 10 | 3 | 5814 | Объект строительства |
| Места подъема конструкций | 415 | 10 | 3 | 2490 | Открытый склад |
| Автомобильная дорога | 846 | 0,5 | 0,15 | 63,5 | Площадь автодороги |
| Итого потребная мощность, Вт | 8677,1 | ||||
Таблица Ш.4- Приемники электроэнергии строительной площадки
| Наименование объекта | Приемники электроэнергии | Количество приемников |
| Строящийся объект | Сварочный трансформатор ТС-300 | 1 |
| Прорабская | Светильники (внутреннее освещение), калорифер | 2 2 |
| Помещение для охраны | Светильники (внутреннее освещение), калорифер | 1 2 |
| Столовая-раздаточная | Светильники (внутреннее освещение) | 2 |
| Гардеробная с умывальной, помещением для отдыха и сушилкой | Светильники (внутреннее освещение), калорифер | 4 4 |
| Душевая с преддушевой | Светильники (внутреннее освещение), калорифер | 2 2 |
| Наружное освещение | Прожекторы (наружное освещение) | 57 |
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Ш
Таблица Ш.5- Исходные данные и результаты определения расчетных
активных и реактивных мощностей приемников электроэнергии
| Электроприемник | Рн , кВт | Sн , кВа | ПВ, о.е. | cos | tq | n, шт. | Кс | Рр | Qp, кВАр | |
| формула | кВт | |||||||||
| Сварочный трансформатор | -- | 20 | 0,6 | 0,5 | 1,73 | 2 | 0,35 | Sн | 5,42 | 9,38 |
| Переносные вибраторы | 0,25 | -- | 0,6 | 0,45 | 1,96 | 2 | 0,4 | Pн | 0,19 | 0,37 |
| Ручной электроинструмент | 0,12 | -- | 0,4 | 0,4 | 2,0 | 8 | 0,25 | 0,04 | 0,08 | |
| Светильник | 0,1 | -- | 1,0 | 1,0 | 0 | 11 | 0,85 | Рн Кс n | 0,94 | 0 |
| Калорифер | 8 | -- | 1,0 | 0,95 | 0,3 | 10 | 0,8 | 64,0 | 19,88 | |
| Прожектор | 1,0 | -- | 1,0 | 1,0 | 0 | 9 | 1,0 | 9 | 0 | |
| Компрессор | 94 | 1,0 | 0,7 | 1,0 | 1 | 0,6 | 28,2 | 28,2 | ||
| Итого: | 107,8 | 57,9 | ||||||||
ПРИЛОЖЕНИЕ Ю
Результаты расчета

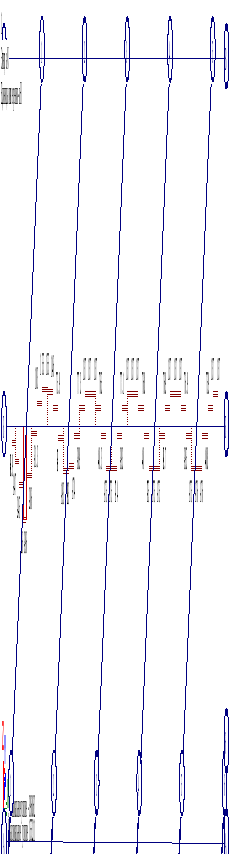

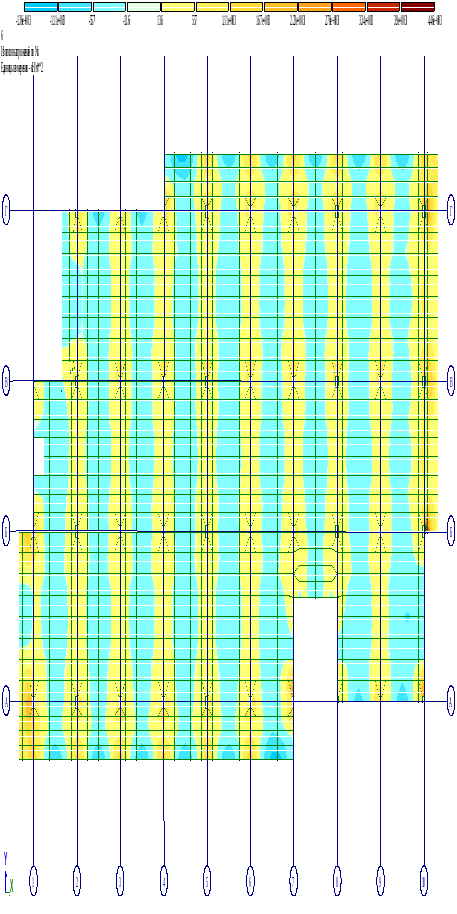

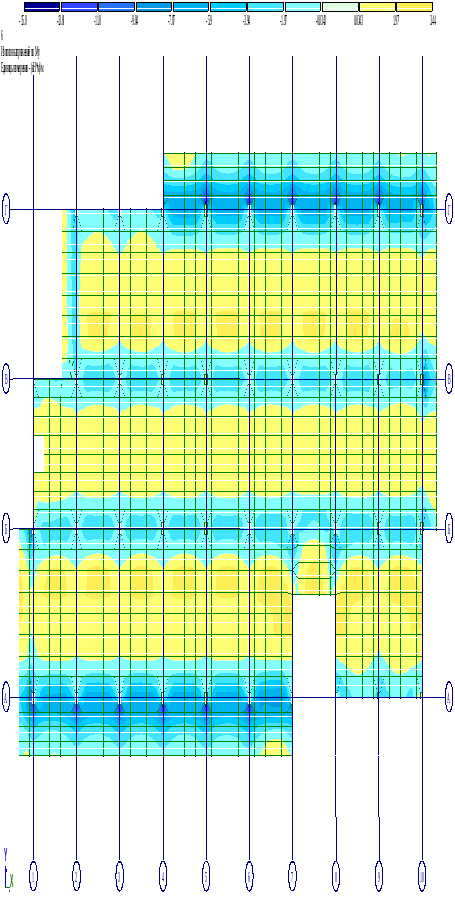

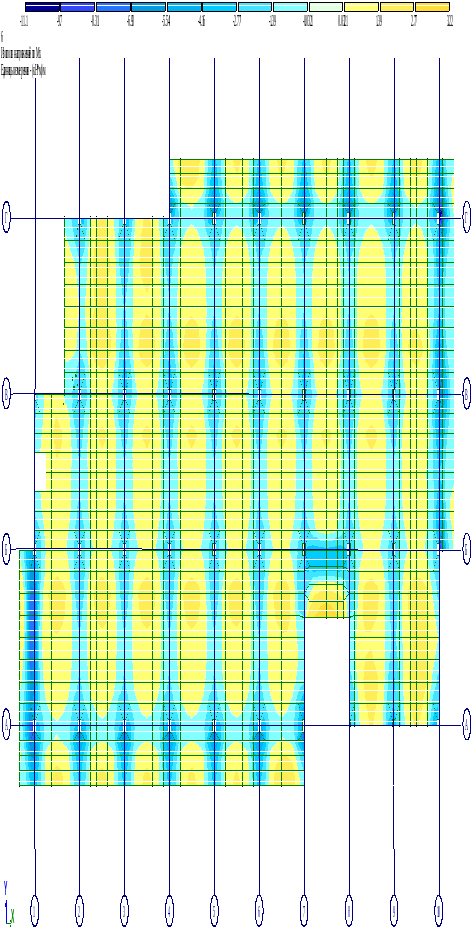

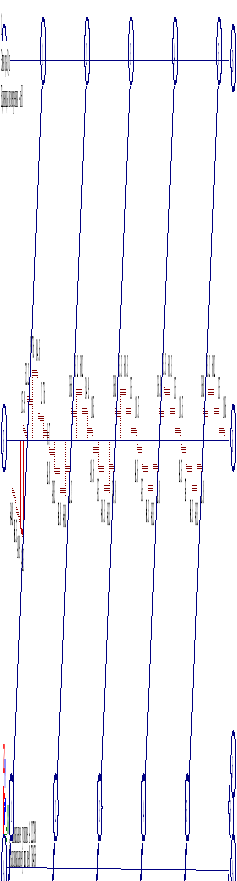

Эпюры усилий в балках по оси Б.

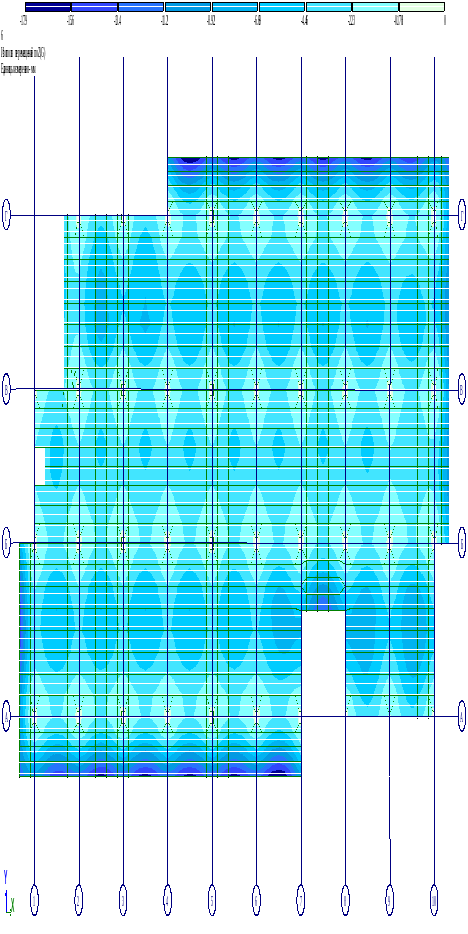

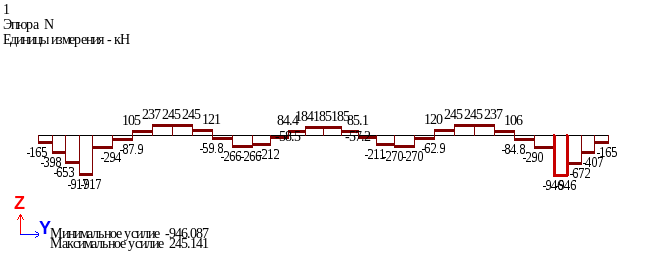

Рисунок Ю.12 – Эпюра N, кН

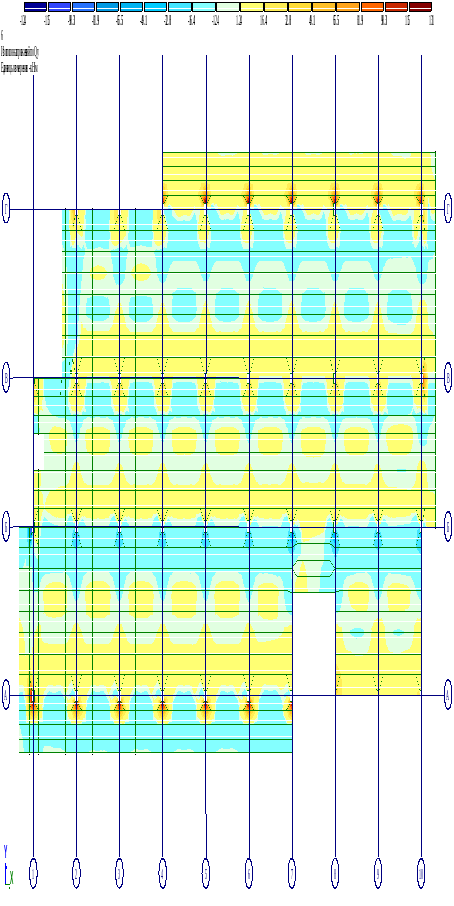

Рисунок Ю.13 – Эпюра Му, кНм

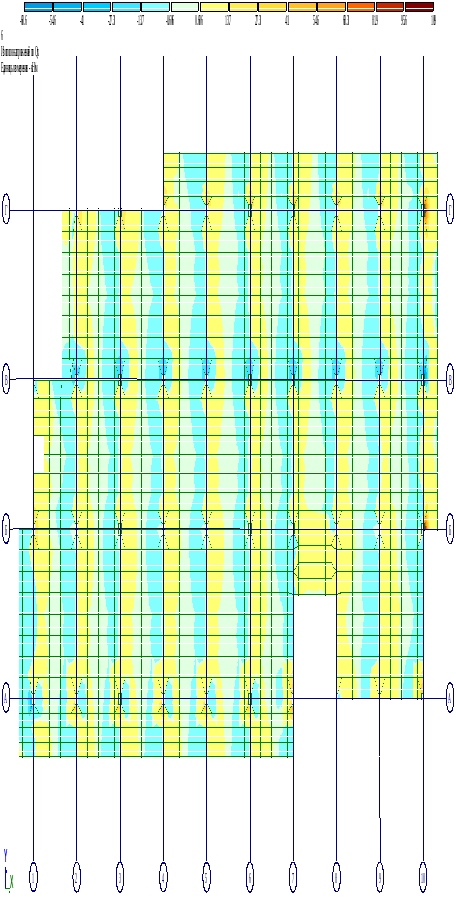

Рисунок Ю.14– Эпюра Qz, кНм

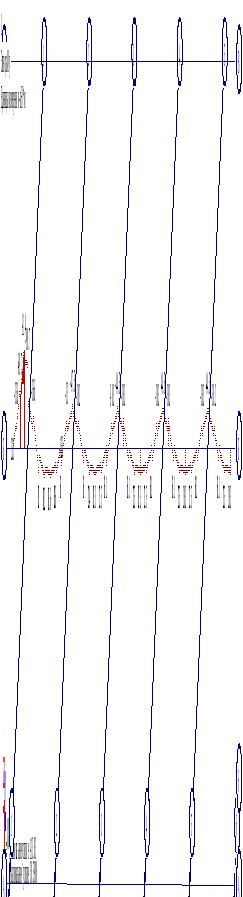

Рисунок Ю.15 – Эпюра N, кН
Рисунок Ю.16 – Эпюра Му, кНм
Рисунок Ю.16 – Армирование стержней, см2
Рисунок Ю.17– Армирование стержней AU1 (угловая), см2
Рисунок Ю.18 – Поперечное армирование стержней, см2/м
