Согласно [17, п. 4.4.2] Приведенное сопротивление стены теплопередаче определяется по формуле:

, (1.7)

где - условное сопротивление теплопередаче однородной ограждающей конструкции,

- коэффициент теплотехнической однородности ограждающей конструкции.

, (1.8)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала стены, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [17, п. 4.4.3] для покрытия , для Ж/Б чердачных перекрытий , для конструкции покрытия

Предварительно принимаем

Принимаем утеплитель из минераловатных плит «Базалит ПТ-200» толщиной 20 см (две плиты: 10 см и 10 см).

Проверяем выполнение поэлементного требования.

- условие выполняется

1.2.5 Перегородки

Перегородки представляют собой кирпичную кладку из обыкновенного глиняного кирпича М75 на цементном растворе М50. Толщина перегородок 120мм. С обеих сторон оштукатуривают цементно-песчаным раствором. Толщина штукатурного слоя 15 мм. Перегородки обеспечивают требуемую звукоизоляцию. Внутренние перегородки опираются на сборное железобетонное перекрытие. Конструкция перегородок должна удовлетворять требованиям индустриальности. Устанавливают перегородки на растворе или непосредственно на бетоне, в местах примыкания перегородок к полу прокладывается прослойка из упругого материала для обеспечения звукоизоляции.

При сопряжении перегородок со стенами или между собой швы тщательно проконопачиваются и заделывают раствором. Зазор между потолком и перегородкой 10-15 мм законопачивают просмоленной паклей с обеих сторон, заделывают раствором на глубину 20-30 мм для обеспечения звукоизоляции от воздушного и материально переносимого шума.

1.2.6 Окна

Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.

Заполнение проемов. Окна принимаем металлопластиковые, подоконники пластиковые комплектные. На первом этаже окна армировать пленкой А3. Конструкции окон см. рис 1.5.

Оконные проемы выполнить с четвертью 65мм, перекрыть брусковыми перемычками. Марки и размеры перемычек принять согласно ведомости спецификации перемычек [Приложение Д, таблица Д.1].

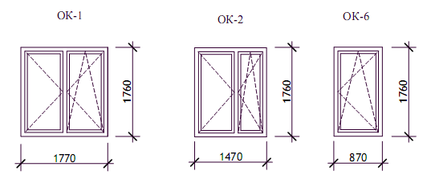

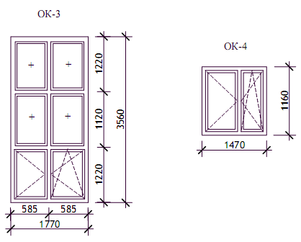

Рисунок 1.5 – Конструкции оконных заполнений

1.2.6 Двери

Двери из здания, тамбура открываются по направлению выхода. Двери входа во внутренние кабинеты открываются наружу. Для обеспечения притока воздуха под внутренними дверями делают зазор не менее 0,03м. Отделка дверей во всех помещениях шпоном, в санитарных узлах – масляная окраска.

Между полотном двери, с одной стороны, и коробкой - с другой, а также в местах притворов дверей следует оставлять зазоры шириной 2 мм, рассчитанные на слой окраски и возможное разбухание древесины.

Между дверью и полотном должен быть предусмотрен зазор шириной:

- для внутренней двери - 5 мм;

- для наружной двери (при наличии порога) - 2 мм;

- для двери санузла - 12 мм.

1.2.7 Внутренняя отделка

Внутренние поверхности наружных стен и перегородки из керамзитобетонных камней оштукатуриваются, с последующей финишной отделкой:

- торгово-выставочные залы, лестничные клетки, кабинеты, комнаты персонала, подсобные помещения, технические помещения, складские помещения – окраска водоэмульсионной краской;

- помещениях с влажным режимом (с/у, кладовых уборочного инвентаря)– стены облицевать керамической глазурованной плиткой на всю высоту.

Полы: торгово-выставочные залы, лестничные клетки – керамогранитная плитка; кабинеты, комнаты персонала – коммерческий линолеум; технические помещения, складские помещения – бетонные; помещениях с влажным режимом (с/у, кладовых уборочного инвентаря) – керамическая плитка.

Потолки подвесные: торгово-выставочные залы, лестничные клетки, кабинеты, комнаты персонала – «Armstrong»; подсобные помещения, технические помещения, складские помещения – ГВЛВ с окраской водоэмульсионными составами; помещениях с влажным режимом (с/у, кладовых уборочного инвентаря) – алюминиевые реечного типа.

Входные двери – металлические, утепленные. Внутренние – деревянные. Двери технических помещений – противопожарные НПО «Пульс».

1.2.8 Кровля

Кровля здания плоская с внутренним водостоком.

Кровля - рулонная, верхний слой кровельного ковра Техноэласт ЭКП ТУ5774-003-00287852-99, нижний слой кровельного ковра Техноэласт ЭПП ТУ5774- 003-00287852-99 по цементно-песчанной стяжке h=30мм, с утеплителем плитами теплоизоляционными «ТЕХНОРУФ НЗО» h=170мм ТУ5762-043-17925162-2006. Уклонообразующий слой выполнен из экструзионного пенополистирола марки «CARBON PROF SLOPE RF» h=10-190мм CT072746455-3.3.1-2012.

Пароизоляция - 1 слой Техноэласт ЭПП по затертой поверхности плиты

1.3 Генеральный план

Участок, отведенный под строительство магазина строительных материалов, расположен по адресу: г. Южно-Сахалинск, ул. Проспект Мира. Проектируемое здание располагается на участке согласно схеме посадки. Здание посажено на линию застройки квартала с отступом от красной линии на 10 м.

Покрытие тротуаров выполнено из асфальтобетона и из мелкоштучных бетонных плиток с нескользящей поверхностью. В местах пересечения тротуара с проездами, выполнить пандусы - съезды для маломобильных групп населения.

Вся территория проектируемого магазина строительных материалов ограждается металлическим забором. Высота забора –1,5 м.. Периметр здания также оснащается системой видеонаблюдения.

Для посетителей запроектирована автомобильная гостевая стоянка на 15 машино-мест.

Озеленение принято в соответствии с требованиями нормативных документов и представляет собой посев газонов из многолетних трав, посадку деревьев и живой изгороди. Деревья, попадающие под габариты проектируемых зданий и сооружений, под проезды и тротуары, вырубаются.

Технико-экономические показатели по генеральному плану сводим в [Приложение Е, таблица Е.1].

1.4 Технико-экономические показатели

Технико- экономические показатели определяем по чертежам архитектурной части проекта и сводим в [Приложение Ж, таблица Ж.1].

2 Организационно-технологический раздел

2.1 РАСЧЕТ ОБЪЕМОВ И ТРУДОЕМКОСТЕЙ РАБОТ

2.1.1 Подсчет объемов и трудоемкостей работ

Объемы строительно-монтажных работ рассчитываются на основании архитектурных, а также конструктивных решений проектируемого здания. Показатели трудо- и машиноемкости работ определяются в соответствии с подсчитанными объемами работ, в зависимости от их вида, а также по сметной документации (расчет произведен по сборникам государственных элементных сметных норм ГЭСН-2001).

Результаты подсчета объемов и трудоемкостей работ сведены в [Приложение З, таблица З.1].

ает ее к месту выгрузки.

После снятия опалубки фундамента по­верхность очищают сжатым воздухом, пескост­руйным аппаратом, металлическими щетками от грязи, пыли, жирных пятен. Выбоины, раковины, глубокие трещины и др. дефекты на поверхности заделывают и зачищают. Нанесение окрасочной гидроизоляции начинается с огрунтовки поверхности. По высохшей грунтовке наносят за 2-3 приема гидроизоляцию толщиной до 4 мм, средствами ма­лой механизации. Нанесение окрасочной гидро­изоляции предпочтительно осуществлять полоса­ми с нахлесткой 1 полосы на другую при помощи пескоструйной установки CONTRACOR DBS 100 (100 литров) [Приложение К, таблица К.2].

2.2.4 Возведение надземной части здания

Производство работ осуществляется в 2 захватки в следующей последовательности:

- подготовительные работы;

-бетонирование конструкций колонн;

- бетонирование перекрытий;

Комплексный процесс по устройству монолитных колонн и перекрытий состоит из следующих рабочих операций:

- монтаж опалубки;

- установка арматуры;

- укладка и уплотнение бетонной смеси;

- уход за бетоном;

- демонтаж опалубки.

Работы выполняются в 2 смены в летний период времени.

Погрузо-разгрузочные работы, подача арматуры и опалубочные работы выполняются автомобильным краном TADANO GR-500EX [Приложение Л, таблица Л.1].

Подача бетонной смеси в конструкции стен, колонн и перекрытия производится при помощи автобетононасоса Putzmeister M36 [Приложение Л, таблица Л.2]. Доставка на объект бетонной смеси предусмотрена автобетоносмесителями АБС-6 ДА.

Армирование стен выполняется поэтапно:

- на первом этапе устанавливают плоские каркасы. Каждый плоский каркас по отдельности выверяется, устанавливается и закрепляется по проекту (сваркой и вязкой) к выпускам нижележащей арматуры. При установке плоских каркасов закрепляются пластмассовые фиксаторы для защитного слоя, фиксатор устанавливаются в шахматном порядке.
