- мощение территории, прилегающей к входной зоне предусмотрено тротуарной плиткой с обрамлением бордюрным камнем;
- у входной зоны здания торгового центра предусмотрена установка вазонов и урн.
Вертикальная планировка и водоотвод решены в увязке с существующей прилегающей территорией. Вертикальная планировка предусматривает максимальное сохранение общей схемы водоотвода по естественному уклону с запада на восток, с юга на север. Предусмотрены мероприятия по санитарной очистке, а так же снегоуборке территории.
Подключение объекта к сетям инженерного обеспечения объекта выполнено по техническим условиям коммунальных служб города: МУЛ ВКХ «Водоканал», ОП «Электрические сети.
Район строительства согласно [14] относится к 8 балльной зоне интенсивности сейсмических воздействий.
1.7 Технико-экономические показатели
Количество квартир - 24 шт., в том числе:
- 1-комнатных – 6 шт.
- 2-х комнатных – 12 шт.
- 3-х комнатных – 6шт.
Общая площадь квартир – 1356,0 м2.
Строительный объем здания – 6977,6 м3.
Объёмно-планировочные показатели объекта приведены в таблице 1.10.
Таблица 1.10
Объёмно-планировочные показатели объекта
| Наименование | Показатели |
| 1401,2 |
| 1356,0 |
| 1491,6 |
| 4.Строительный объем | 10502,0 |
| - в т.ч ниже отметки 0,000 | 1372,8 |
| - в т.ч. выше отм. 0,000 | 5604,8 |
| 5.Количество квартир - 1 комнатных -2 комнатных -3 комнатных | 24 6 12 6 |
| 6. Этажность | 3 |
2.1 Расчет каркаса здания
2.1.1 Расчетная схема здания и конструкции здания
Проектируемое жилое здание в с. Новотроицкое, имеет прямоугольную форму в плане, размеры в осях 13,0 х 44,0 м, имеет 3 этажей, подвал, чердачный этаж.
Здание имеет монолитный железобетонный каркас. Шаг несущих конструкций в поперечном направлении 4,8 м; 3,4 м; 4,8 м. В продольном направлении 3,0 м.
Монолитный каркас представлен монолитными железобетонными колоннами сечением 400х400 мм, монолитными ригелями, монолитными железобетонными стенами лестничных клеток.
Плиты перекрытия и покрытия - монолитные ж/б толщиной 140 мм, класс бетона В25, арматура класс А400. Сопряжение колонн с фундаментами и плитами - жесткое. Перекрытия жестко связанны с железобетонным каркасом. Пространственная неизменяемость и устойчивость здания обеспечивается жесткостью поперечных и продольных рам, а так же системой горизонтального диска монолитного перекрытия. Монолитные железобетонные стены лестничных клеток создают дополнительное ядро жесткости.
Фундамент свайный с монолитным железобетонным ростверком из бетона класса В25 (W6; F150). Фундамент воспринимает нагрузку от железобетонных колонн и передает ее на основание.
План несущих колонн каркаса приведен на рисунке 2.1.
2.1.2 Сбор нагрузки на раму
Сбор нагрузок на перекрытие с отм. 0,000 до отм. +6,200, согласно составу пола, приведен в таблице 2.1.

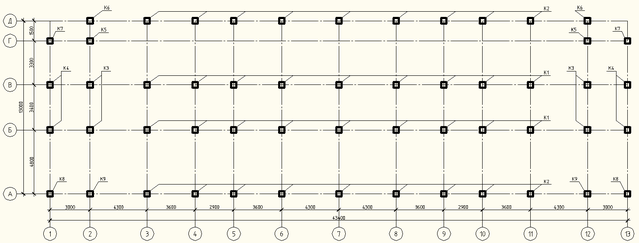

Рисунок 2.1 - План расположения колонн каркаса
Таблица 2.1
Нагрузки на 1 м2 плиты перекрытия с отм. 0,000 до отм. +6,200
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, кН/м2 |
| Постоянная: | |||
| 1. Линолеум «Tarkett», Гранит (t=7,0 мм; γ=18 кН/м3); 0,0070 м х 18 кН/м3 =0,126кН/м2 | 0,126 | 1,2 | 0,152 |
| 2. Плиточный клей(t=5 мм); 0,005 м х 1,55 кН/м3=0,008 кН/м2; | 0,008 | 1,2 | 0,010 |
| 3. Цементно-песчанная стяжка (t=48 мм); 0,048 м х 19 кН/м3=0,91 кН/м2; | 0,91 | 1,3 | 1,19 |
| 4.Пеноплекс(звукоизоляция) (t=30 мм, γ =175 кг/м3). 0,03 м х1,75 кН/м3=0,05 кН/м2; | 0,05 | 1,2 | 0,06 |
| 5. Вес монолитной плиты; (t=0,14м ; γ=25 кН/м3); 0,14 м х 25кН/м3=3,5 кН/м2; | 3,5 | 1,1 | 3,85 |
| 6.Вес конструкций перегородок | 0,5 | 1,2 | 0,6 |
| Итого постоянная: | 5,1 | - | 5,86 |
| Временная: | |||
| Нагрузка на плиту перекрытия | 1,5 | 1,3 | 1,95 |
| Итого временная: | 1,5 | - | 1,95 |
| Итого общее : | 6,60 | - | 7,812 |
Сбор нагрузок, согласно составу пола чердака, приведен в таблице 2.2.
План расположения ригелей каркаса приведен на рисунке 2.3.

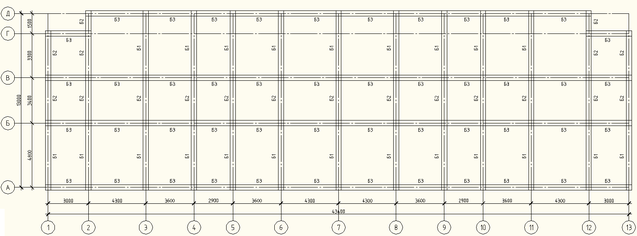

Рисунок 2.2 - План расположения балок каркаса
Таблица 2.2
Нагрузки на 1 м2 плиты чердака
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, кН/м2 |
| Постоянная: | |||
| 1. Цементно-песчанная стяжка (t=30 мм); 0,080 м х 19 кН/м3=1,52 кН/м2; | 1,52 | 1,3 | 1,98 |
| 4.Пеноплекс (t=150 мм, γ =175 кг/м3). 0,15 м х1,75 кН/м3=0,26 кН/м2; | 0,26 | 1,2 | 0,32 |
| 2. Вес монолитной плиты; (t=0,14м ; γ=25 кН/м3); 0,14 м х 25 кН/м3=3,5 кН/м2; | 3,5 | 1,1 | 3,85 |
| Итого постоянная: | 5,28 | - | 6,15 |
| Временная: | |||
| Нагрузка на плиту перекрытия | 0,7 | 1,3 | 0,91 |
| Итого временная: | 0,7 | - | 0,91 |
| Итого общее : | 5,98 | - | 7,06 |
Сбор нагрузок, согласно составу кровли, приведен в таблице 2.3.

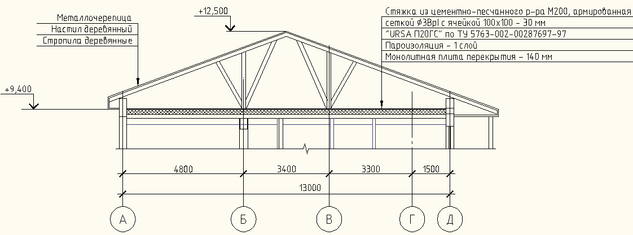

Конструкция кровли приведена на рисунке 2.3. Шаг расположения стропил S=1,0 м. Угол наклона кровли к горизонту α=20º
Поперечная железобетонная несущая рядовая рама каркаса приведена на рисунке 2.4.
Таблица 2.3
Нагрузки на 1 м2 конструкций стропильной системы
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, кН/м2 |
| Постоянная: | |||
| 1.Металлочерепица(0,086 кН/м2) | 0,086 | 1,1 | 0,095 |
| 2. Разряженный настил 25(h)х50 мм, с шагом s=100 мм; γ=5,2 кН/м3 | 0,042 | 1,1 | 0,047 |
| 3. Защитный настил, размером 32 мм; γ=5,2 кН/м3; | 0,17 | 1,1 | 0,18 |
| 4. Стропила, шагом s=1000 мм, раз- мером 150х250 мм (предварительно); γ=5,2 кН/м3 | 0,05 | 1,1 | 0,055 |
| 5. Подкосы, стойки, с шагом s=1000 мм, раз- мером 50х150 мм (предварительно);γ=5,2кН/м3 | 0,039 | 1,1 | 0,043 |
| Итого постоянная: | 0,387 | 0,420 | |
| Временная: | |||
| Снеговая нагрузка: | 2,85 | - | 4,0 |
| Ветровая нагрузка | 0,73 | 1,4 | 1,05 |
| Всего (постоянная и снеговая): | 3,237 | 4,420 | |
