Таблица 1.2
Технико-экономические показатели
| Наименование | Показатели |
| 1401,2 |
| 1356,0 |
Продолжение таблицы 1.2
| Наименование | Показатели |
| 3.Площадь жилого помещения | 1491,6 |
| 4.Строительный объем | 10502,0 |
| - в т.ч ниже отметки 0,000 | 1372,8 |
| - в т.ч. выше отм. 0,000 | 5604,8 |
| 5.Количество квартир - 1-комнатных - 2-комнатных - 3-комнатных | 24 6 12 6 |
| 6. Этажность | 3 |
1.3.2 Функциональные требования
Оптимальная взаимосвязь помещений здания, обеспечивающая основной и сопутствующие ему технологические процессы, является определяющим требованием при решении объёмно-планировочной структуры здания. Функциональный процесс определяет композицию здания и его архитектурный образ. Зданию определенного назначения характерен свой, отличающий его от здания другого назначения, архитектурный образ. Изучение требований взаимного расположения и взаимосвязи помещений, а также разработка на этой основе функциональной схемы здания необходимы для дальнейшей работы по проектированию объёмно-планировочного решения.
Функциональная схема - это условное графическое изображение помещений и их взаимосвязи (рис. 1.1), которое разрабатывается на основании требований СП 54.13330.2011 «Здания жилые многоквартирные». Состав помещений жилого дома принимается по таблице 1.3.

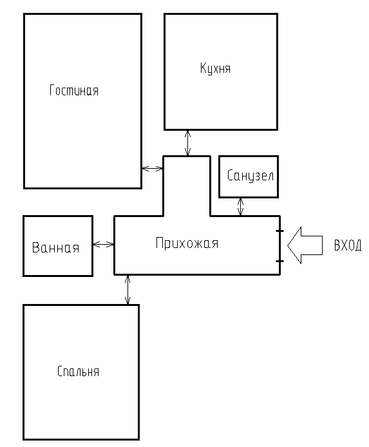

Рисунок 1.1 - Функциональная схема двухкомнатной квартиры

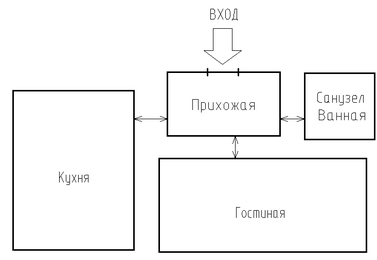

Рисунок 1.2 - Функциональная схема однокомнатной квартиры
Таблица 1.3
Состав и размер помещений квартир на отм. 0,000; +3,100; +6,200
| Наименование | Ед. изм | Показатель | |
| по СНиП | Фактически | ||
| Площадь однокомнатной квартиры Площадь кухни-гостиной Площадь спальни Размеры санузла Ширина коридоров | м2 м2 м2 м м | 28-38 >8 >10 0,8 х 1,2 1,2 | 43,6 9,34 24,41 1,77х2,85 1,48 |
| Площадь двухкомнатной квартиры Площадь кухни Площадь спальни Площадь общей комнаты Размеры санузла Размеры ванной Ширина коридоров | м2 м2 м2 м2 м м м | 44-53 >8 >8 >16 0,8 х 1,2 0,8 х 1,2 1,2 | 55,14 8,83 12,35 20,79 1,77х2,85 1,77х2,85 1,5 |
| Площадь трехкомнатной квартиры Площадь кухни Площадь спальни 1 Площадь спальни 2 Площадь общей комнаты Размеры санузла Размеры ванной Ширина коридоров | м2 м2 м2 м2 м2 м м м | 56-65 >8 >8 >10 >16 0,8 х 1,2 0,8 х 1,2 1,2 | 73,5 10,04 12,54 14,53 18,56 0,9 х 1,67 2,01 х 1,67 1,48 |
1.3.3 Санитарно-гигиенические требования
Проектирование общественных зданий необходимо выполнять с учетом соблюдения санитарных норм, а также местных условий благоустройства, озеленения, охраны окружающей среды, включая памятники градостроительства и архитектуры, культуры и искусства, ведущие элементы природного ландшафта.
Санитарно - гигиенические требования включают комплекс параметров, характеризующих микроклимат помещений: температуру внутреннего воздуха, относительную влажность, кратность воздухообмена, освещенность помещений, характеристики акустического режима помещений, требование звукоизоляции ограждающих конструкций.
Санитарно - гигиенические требования, предъявляемые к зданию, приведены в таблице 1.4.
Таблица 1.4
Санитарно - гигиенические требования
| Наименование требования | Принятая характеристика | Источник | |
| 1.Расчётная температура воздуха внутри помещения и кратность воздухообмена для основных помещений - жилая комната - кухня - ванная - уборная - кладовая | Температура, °С | Кратность, м3/ч | [12, табл.1,2] |
| 20 (22) 21 25 18 12 | 3 м3/ч на 1 м2 ≥60 м3/ч 25 м3/ч 25 м3/ч 0,5 м3/ч | ||
| 2. Влажностный режим помещений | нормальный,влажность внутреннего воздуха 55% | [12, п.2.1.1] | |
| 3. Требования к естественной освещённости, предельные длины коридоров | Отношение площадей световых проемов всех жилых комнат и кухонь к площади пола этих помещений должно быть ≤ 1 : 5,5 и ≥ 1 : 8. Длина общих коридоров не должна превышать 24 м | [8, п. 9.4.3 п.9.4.6] | |
| 4. Нормы допустимого шума в основных помещениях и требования к Rw и Inw (индекс звукоизоляции) перегородок, стен, перекрытий, дБ | Для перекрытий между квартирами и офисными помещениями Rw = 52, Inw =58, между помещениями квартиры Rw = 47, Inw = 60, междуквартирные стены Rw = 54, Inw = --. | [9, табл. 1] | |
1.3.4 Противопожарные требования и требования эвакуации людей
Класс капитальности здания - IV, степень огнестойкости - III, степень долговечности - не нормируется.
Для класса функциональной пожарной опасности Ф 1.3 устанавливаем класс конструктивной пожарной опасности здания – С1. Требуемые и фактические пожарно-технические характеристики здания приведены в таблице 1.5.
Таблица 1.5
Пожарно-технические характеристики здания
| Степень огнестойкости здания | Предел огнестойкости строительных конструкций не менее (требуемое/фактическое) | ||||||||
| Несущие стены, колоны и др. несущие элементы | Наружные ненесущие стены | Перекрытия междуэтажные | Лестничные клетки | ||||||
| Внутренние стены | Марши и площадки лестниц | ||||||||
| III | R90 | E15 | REI45 | REI 90 | R60 | ||||
| Класс конструкций по пожарной опасности | Класс пожарной опасности строительных конструкций не ниже | ||||||||
| Несущие стержневые элементы(колоны, ригели, фермы) | Стены наружные с внешней стороны | Стены, перегородки, перекрытия и бесчердачные покрытия | Стены лестничных клеток и противопожарные преграды | Марши и площадки лестниц в лестничных клетках | |||||
| С1 | К1 | К2 | К1 | К0 | К0 | ||||
| Класс функциональной пожарной опасности Ф 1.3 – многоквартирные жилые дома | |||||||||
Кроме того, по условиям пожарной безопасности, устанавливаем:
-
наибольшая высота здания III степени огнестойкости – 15 м, наибольшая допустимая площадь этажа 1800 м2 для зданий без противопожарных стен; фактическая площадь этажа 564,2 м2.
-
Ширина лестничных маршей, ведущих на жилые этажи зданий – не менее 1,05 м, наибольший уклон – 1:1,75, ширина коридора – не менее 1,4 м;
-
Предельные расстояния от дверей квартир до лестничной клетки или выхода наружу для зданий III степени огнестойкости - 25 м (при выходе в тупиковый коридор);
-
Не менее двух эвакуационных выходов должны иметь подвальные и цокольные этажи при площади более 300 м2 или предназначенные для одновременного пребывания более 15 чел.
Число эвакуационных выходов с этажа должно быть не менее двух, если на нем располагается помещение, которое должно иметь не менее двух эвакуационных выходов.
Число эвакуационных выходов из здания должно быть не менее числа эвакуационных выходов с любого этажа здания.
-
требования к дверям: высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 0,8 м 5, п. 6.16; требования к тамбурам: в I-III климатических районах при всех наружных входах в жилые здания следует предусматривать тамбуры глубиной не менее 1,2 м и шириной не менее 2,2 м;
-
требования к устройству выходов на чердак: для зданий высотой 10 м и более до карниза кровли или верха наружной стены (парапета) следует предусматривать выходы на кровлю из лестничных клеток непосредственно или через чердак, за исключением теплого, а также по лестницам 3-го типа или по наружным пожарным лестницам; в чердаках зданий следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размерами не менее 0,6 х 0,8 м; В зданиях с мансардами следует предусматривать люки в ограждающих конструкциях пазух чердаков.
1.4 Объемно-планировочные решения здания
1.4. Общая характеристика здания
Жилое здание в c.Новотроицкое прямоугольное в плане с размерами в разбивочных осях 13,0 x 44,0 м, с угловой ориентацией максимального количества квартир, обеспечивающей их угловое проветривание, с максимальным использованием светового периметра для размещения компактно расположенных квартир на этаже, отделенных поэтажным коридором от центральных лестничных клеток, образующие ядра жесткости каждой секции.
Высота этажей составляет 3,1 м. За относительную отметку 0.000 принят уровень чистого пола 1-го этажа здания, соответствующий абсолютной отметке на генплане - 35,70.
