Удельная теплозащитная характеристика здания рассчитывается по формуле:

(1.7)

где - приведенное сопротивление теплопередаче i-го фрагмента теплозащитной оболочки здания, ;

- площадь соответствующего фрагмента теплозащитной оболочки здания, ;

- отапливаемый объем здания, ;

- коэффициент учитывающий отличие внутренней или наружной температуры у конструкции от принятых в расчете ГСОП, определяется по

Детали расчета сведены в таблицу 1.7

Таблица 1.7

Расчет удельной теплозащитной характеристики

k_об=1175,4/5183,1=0,226 Вт/м^2.0С

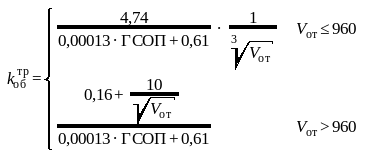

Нормируемое значение удельной теплозащитной характеристики здания определяется по формуле:

(1.8)

(1.9)

При достижении величиной , вычисленной по формуле (1.8) значений меньших, чем определенных по формуле (1.9), следует принимать , определенные по формуле (1.9).

Нормируемое значение удельной теплозащитной характеристики здания составляет:

Нормируемое значение удельной теплозащитной характеристики здания составляет:

Так как > k_об=0,226 Вт/м^2.0С, следовательно оболочка здания обладает достаточными теплозащитными качествами.

Комплексное требование удовлетворяется.

1.5.5 Крыша. Теплотехнический расчет покрытия

Кровля скатная, по деревянным стропилам и обрешетки, не утепленная. По обрешетки укладывается – металлочерепица. Чердачное перекрытие – утеплено.

Теплотехнические характеристики слоев покрытия представлены в таблице 1.8.

Таблица 1.8

Теплотехнические характеристики слоев покрытия

Расчет покрытия кровли из условий энергосбережения. Расчетную температуру наружного воздуха, t_н , ºС, следует принимать по средней температуре наиболее холодной пятидневки с обеспеченностью 0,92, t_н = -22ºС.

Величину градусо-суток в течение отопительного периода следует вычислять по формуле

ГСОП=(t_в – t_от)∙z_от , (1.10)

где t_от, z_от - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С;

t_в - расчетная температура внутреннего воздуха здания, °С, принимаемая t_в = +18°С.

Величина градусо-суток составляет

ГСОП = (18-(-4,4)∙227 = 5085 ºC∙сут.

Значения для величин отличающиеся от табличных определяются по формуле

, (1.12)

где градусо-сутки отопительного периода, ;

коэффициенты, значения которых следует принимать по [2].

Нормируемое значение сопротивления теплопередаче ограждающих конструкций перекрытия

R_req = 0,0004∙5085,0+1,6 = 3,63 м²∙ ºС/Вт.

Расчет перекрытия по санитарно-гигиеническим требованиям. Требуемое сопротивление теплопередачи стенового ограждения определяется по формуле:

,

где n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в [2, табл. 6];

∆t_n - нормируемый температурный перепад между температурой внутреннего воздуха t_int и температурой внутренней поверхности ограждающей конструкции, °С, принимаемый по [2, табл. 5];

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м ·°С), принимаемый по [2, табл. 7];

t_int - температура внутреннего воздуха, °С;

t_ext - расчетная температура наружного воздуха в холодный период года, °С,

°С/Вт.

Требуемая толщина утеплителя определяется по формуле:

(1.13)

Принимаем толщину утеплителя равную 150 мм.

Расчетное фактическое сопротивление теплопередаче поверхности наружных составляет6

Следовательно, требование по теплопередачи ограждающей конструкции кровли выполняется.

1.5.6 Перегородки

Перегородки между квартир t=190 мм – кладка из керамзитобетонных камней =1450 кг³ на растворе марки М50. Перегородки в санитарных узлах толщиной 90 мм выполнить из керамзитобетонных камней. Зазор между перекрытием и перегородкой 20 мм. Зазоры заполнить упругим материалом.

Крепление и кладку перегородок вести согласно 2.230-1 в.5. Перегородки армируются сетками, укладываются в шов кладки на всю длину перегородки через 600 мм по высоте, начиная с первого шва кладки от верха плиты перекрытия.

В перегородках толщиной 120 мм шириной перемычки 1010мм, 910мм и 710мм, вместо перемычек под нижним слоем кладки установить две арматуры Ø14 с опиранием на простенок 250 мм по обе стороны; для проемов шириной более 1010 мм под нижним слоем кладки установить швелер 14 в цеметно-песчанном растворе М75, с опиранием на простенок 250 мм по обе стороны; в перегородках толщиной 190 мм - перемычки монолитные индивидуальные, выполнить по месту.

Внутриквартирные перегородки из гипсоволокнистых листов выполнить по серии 1.031.9-3.07 "Комплектные системы KNAUF". Звукоизоляция - минеральные маты URSA.

1.5.9 Окна

В качестве светопрозрачных ограждающих конструкций использованы окна из алюминиевых профилей. Окна устойчивы к атмосферным воздействиям, выдерживают температуры до минус 50⁰С.

Для расчета толщины стеклопакета необходимо определить сопротивление теплопередачи ограждающей конструкции.

Определяем градусо-сутки отопительного периода по формуле 1.1

ГСОП = (18+4,4)∙227 = 5085 ºC∙сут.

Нормативное значение приведенного сопротивления теплопередаче окон

R_req = 0,00005∙5085 +0,2 = 0,45 м² °С/Вт.

Принимаем двухкамерный стеклопакет со стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с фактическим сопротивлением теплоотдачи центральной части стеклопакета 0,59 м² °С/Вт.

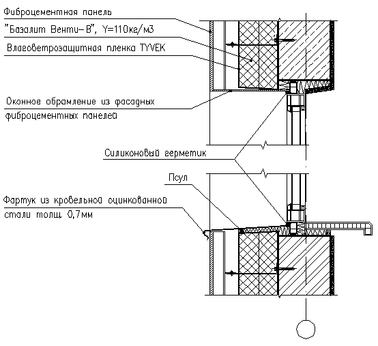

Рисунок 1.5 - Конструкция оконного проема

1.5.8 Двери

В здании жилого дома запроектированы двери противопожарные сертифицированные ДПМ-01/30М(EI30) 1300х2100(h), двери деревянные улучшенного качества по ГОСТ 6629-88, блоки дверные выполнены из ПВХ профиля по ГОСТ 30970-2002.

1.5.9 Лестницы

Лестница - монолитные железобетонные, площадки монолитные толщиной 100 мм из бетона класса В15.

1.6 Генплан участка застройки

Здание размещено на участке в соответствии с заданной градостроительной ситуацией и допускаемой ориентацией. При разработке генерального плана учтены требования к земельному участку [13]. Генеральный план разрабатывается в границах проектируемой и прилегающей к ней территории.

Участок, отведенный под строительство здания жилого дома, расположен в с. Новотроицкое на пересечении улиц Светлая и Октябрьская. Зеленых насаждений нет. Рельеф участка спокойный.

Проектом предусмотрено благоустройство территории, прилегающей к проектируемому зданию:

- отсыпка и асфальтирование участка, подъездной дороги и площадки для парковки;

- освещение, в соответствии с действующими нормами, с использованием настенных светильников, а также обустройство прилегающей территории стационарным освещением;

- озеленение территории в соответствии с действующими нормами посадкой деревьев и кустарников, устройством газона из многолетних трав на свободной от застройки территории;

- организация бетонированной площадки для установки мусоросборных контейнеров, оснащенных плотно закрывающимися крышками;

- в местах сопряжения тротуарной части с проезжими частями дорог предусмотрен пониженный бордюр;
