Дом запроектирован с техподпольем (высотой этажа 2,4 м), холодным чердаком(высотой этажа 1,8 м), лестничной клеткой, наружным водостоком.

В подвале здания располагаются технические помещения такие как, насосная, ИТП, электрощитовая, также располагаются инженерные коммуникации.

1.4.2 Конструктивная система здания

Конструктивная схема здания - каркасная. Пространственная жесткость и устойчивость здания обеспечивается жестким заделкой колонн в фундаментах, рамными сопряжениями колонн и ригелей, монолитными железобетонными диафрагмами и диском перекрытия.

Наружные стены выполнить кладкой из керамзитобетонного камня толщиной 390 мм, М50, плотностью Y=1200кг/м3.

Перегородки - кладка из керамзитобетонных камней толщиной 90мм и 190мм, М50, плотностью Y=1200кг/м3, на цементно-песчаном растворе М50.

Крепление и кладку перегородок вести по серии 2.230 - 1 в. 5 "Дополнения к деталям перегородок гражданских зданий", детали 13, 14, 18, 17, 41, 43. Перегородки армировать арматурными сетками, укладывая в шов кладки на всю длину перегородки через 600мм по высоте, начиная с первого шва кладки от верха плиты перекрытия.

В перегородках толщиной 120 мм для проемов шириной 1010мм, 910мм и 710мм, вместо перемычек под нижним слоем кладки установить две арматуры Ø16 с опиранием на простенок 300мм по обе стороны; для проемов шириной более 1010мм под нижним слоем кладки установить швеллер 12 в цементно-песчаном растворе М100, с опиранием на простенок 250 мм по обе стороны; в перегородках толщиной 190мм - перемычки монолитные индивидуальные, выполнить по месту.

Внутриквартирные перегородки из ГВЛ выполнить по серии 1.031.9-3.07 "Комплектные системы КНАУФ". В качестве звукоизоляции использовать минеральные маты URSA.

Наружная отделка здания. Цоколь - фасадная вентилируемая система "Краспан", панели "Краспан Гранит".

Стены - фиброцементные панели "KMEW"(Япония),подконструкцию принять фасадной вентилируемой системы "Краспан".

1.5 Обоснование конструктивных элементов здания

1.5.1 Фундаменты

Основанием фундамента служат следующие слои: ИГЭ1 (0,5 м). Насыпной грунт. ИГЭ2 (2,8 м). Ил суглинистый. ИГЭ3 (1,7 м). Суглинок мягкопластичный. Физико-механические характеристи грунта: ; ; ; ; ; Е=8,8 Мпа; . ИГЭ (>5,0 м). Песок средней крупности, плотный. Физико-механические характеристи грунта: ; ; ; Е=41,5 Мпа; .

Фундамент под железобетонные колонны – свайный, объединенный монолитным ростверком из бетона кл. В25, F150, W6.

1.5.2 Несущие конструкции каркаса

Жилое здание трехэтажное, с холодным чердачным этажом и подвалом, железобетонный монолитный каркас, с ненесущим каменным заполнением с размерами в осях 13, 0 х 43,40 метра. Конструктивная схема здания - рамно-связевая, состоящая из монолитных железобетонных рам и диафрагм жесткости. Пространственная жесткость и устойчивость здания обеспечивается жестким защемлением колонн в фундаментах, рамными сопряжениями колонн и ригелей, монолитными железобетонными диафрагмами и диском монолитного железобетонного перекрытия.

Кладка стен из керамзитобетонных камней плотностью γ =1400 кг/куб.метр, марки 50, морозостойкостью F35 толщиной 390мм на растворе марки М50 со специальными добавками, повышающими сцепление раствора с камнями. Несущие элементы каркаса приведены на рисунке 1.3.

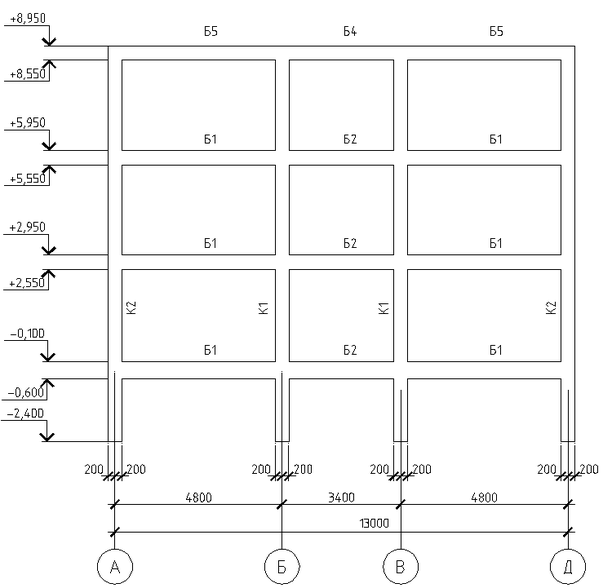

Рисунок 1.3 - Несущий каркас здания

1.5.3 Конструкции перекрытия

Перекрытия междуэтажные и покрытие - монолитные железобетонные из бетона кл. В25, F50 толщиной 200 мм

1.5.4 Наружные стены. Теплотехнический расчет наружной стены

Наружные стены выполнить из керамзитобетонного камня толщиной 390 мм, М50, плотностью Y=1200кг/м3. Цоколь - фасадная вентилируемая система "Краспан", панели "Краспан Гранит". Стены - фиброцементные панели "KMEW"(Япония), подконструкцию принять фасадной вентилируемой системы "Краспан".

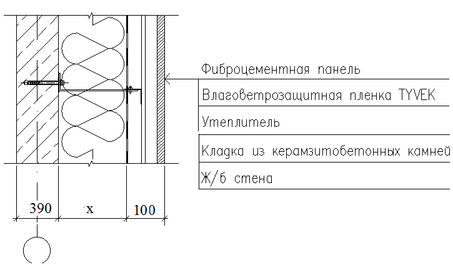

Рисунок 1.4 - Конструкция стенового ограждения

Теплотехнические характеристики слоев наружной стены представлены в табл. 1.6.

Таблица 1.6

Теплотехнические характеристики слоев наружной стены

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого общее сопротивление ограждения теплопередаче R₀ должно быть не менее требуемого R₀ ^тр (R₀ ≥ R₀ ^тр), определяемого из санитарно-гигиенических условий и требований экономической эффективности и комфортных условий.

Поэлементные требования.

Расчетную температуру наружного воздуха, t_н , ºС, следует принимать по средней температуре наиболее холодной пятидневки с обеспеченностью 0,92

t_н = -22ºС.

Величину градусо-суток в течение отопительного периода следует вычислять по формуле

ГСОП=(t_в – t_от)∙z_от , (1.1)

где t_от, z_от - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С;

t_в - расчетная температура внутреннего воздуха здания, °С, принимаемая

t_в = +18°С.

Величина градусо-суток составляет

ГСОП = (18+4,4)∙227 = 5085 ºC∙сут.

Значения для величин отличающиеся от табличных определяются по формуле

, (1.2)

где градусо-сутки отопительного периода, ;

коэффициенты, значения которых следует принимать по [2].

Нормируемое значение сопротивления теплопередаче ограждающих конструкций стен

R_req = 0,0003∙5085+1,2 = 2,73 м²∙ ºС/Вт.

Термическое сопротивление R, м²∙ ºС/Вт, однородного слоя многослойной ограждающей конструкции определяется по формуле

(1.3)

где толщина слоя, м;

расчетный коэффициент теплопроводности материала слоя, Вт/(м²∙ºС).

Сопротивление теплопередаче , м²∙ ºС/Вт, многослойной ограждающей конструкции с однородными слоями следует определять по формуле

, (1.4)

где коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ;

коэффициент теплоотдачи наружной поверхности ограждающих конструкций для условий холодного периода, ;

термическое сопротивление ограждающей конструкции, , с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев, определяется по формуле:

(1.5)

где термическое сопротивление отдельных слоев ограждающей конструкции, ;

термическое сопротивление замкнутой воздушной прослойки.

Требуемая толщина утеплителя определяется по формуле:

(1.6)

δ_ут = [2,73-(1/8,7+0,39/0,29+1/23)]∙0,044= 0,08 м.

Принимаем толщину утеплителя «Базалит Венти В», равную 90 мм.

Расчетное сопротивление теплопередаче поверхности наружных стен составляет.

R₀ = 1/8,7+0,39/0,29+0,1/0,044+1/23 = 3,09 > 2,73 (м²·⁰С)/Вт.

Следовательно, поэлементные требования к расчету выполняются.

Комплексные требования. Расчет удельной теплозащитной характеристики здания.

Градус-сутки отопительного периода составляют:

ГСОП = 5085,0 .

Описание ограждающих конструкций здания

На исследуемом здании использованы четыре различных по своему составу видов ограждающих конструкций:

1 Наружные стены из монолитный железобетон с навесным фасадом и утеплением «URSA».

Приведенное сопротивление теплопередаче составляет

R_ст=1/12+0,39/0,29+0,10/0,044+1/12=3,78 м^{2 .0}/Вт

Площадь стен данной конструкции составляет:

А_ст =1028,5 – 208,3 – 5,0 = 1028,5 м²

2 Покрытие по монолитному железобетону, цементно-песчаная стяжка и утеплитель «URSA».

Приведенное сопротивление теплопередаче составляет

R_покр=1/23+0,15/2,04+0,03/0,18+0,15/0,044+1/8,7=3,81 м^{2 .0}/Вт

Площадь покрытия данной конструкции составляет:

А_покр =564,2 м²

3 Полы 1 типа: линолеум поливинилхлоридный , ГВЛ, стяжка из цементно-песчаного раствора, пенополистирол , бетонное перекрытие

R_пола1=1/23+0,003/0,35+0,02/0,18+0,05/0,046+0,140/2,04+1/8,7=1,43 м^{2 .0}/Вт

Площадь пола данной конструкции составляет:

А_пола1 =513,4 м²

Полы 2 типа: керамическая плитка, прослойка из цементно-песчаного раствора М150 мм; пенополистирол, бетонное перекрытие

R_пола2=1/23+0,013/2,91+0,04/0,93+0,05/0,046+0,140/2,04+1/8,7=1,36 м^{2 .0}/Вт

Площадь покрытия данной конструкции составляет:

А_пола2 =50,8 м²

3 Окна

R_ок=0,59 м^{2 .0}/Вт

А_ок.=208,3 м²

6 Наружные двери

R_дв=0,83 м^{2 .0}/Вт

А_дв.=5,0 м²

Отапливаемый объем здания:

V _от= 5183,1 м³
